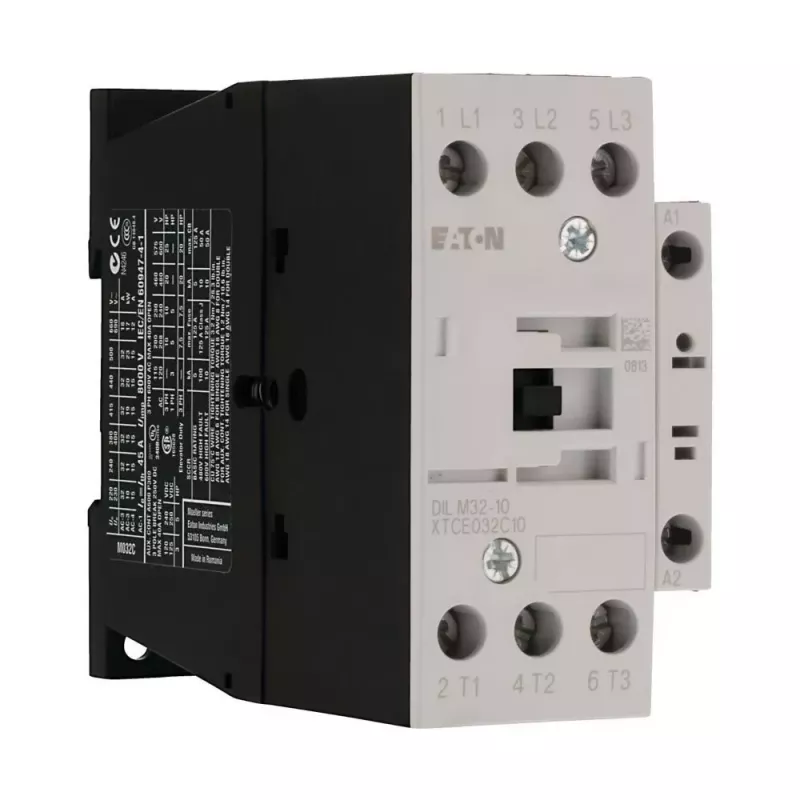

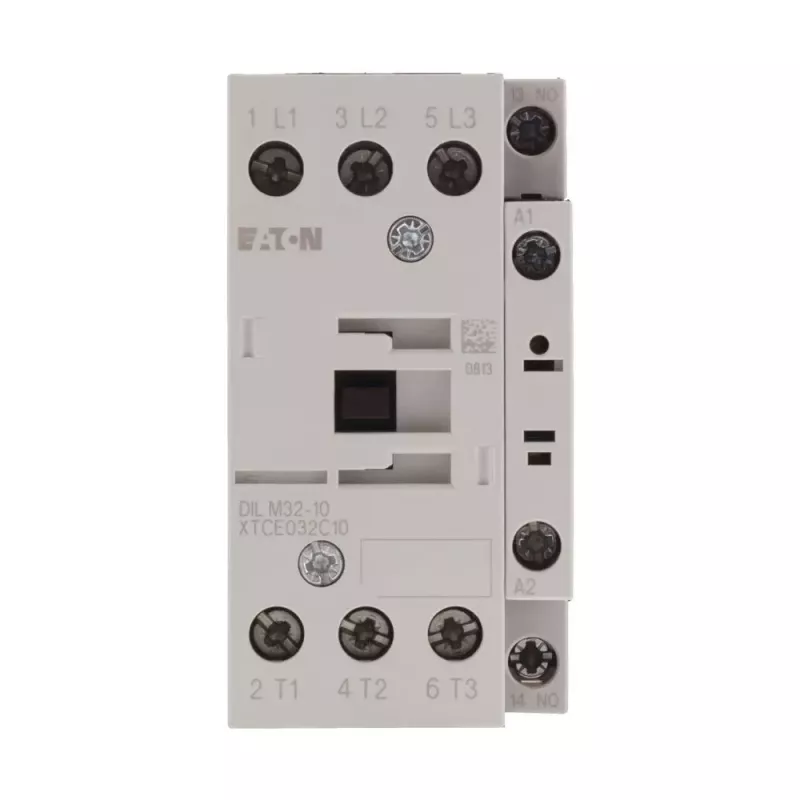

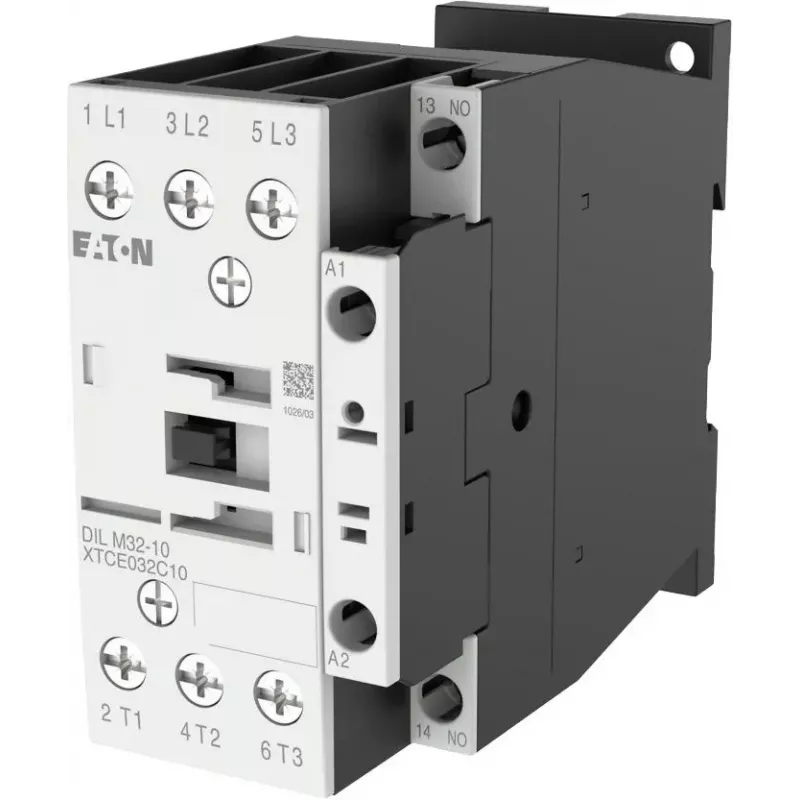

Eaton DILM32-10(RDC24) Leistungsschütz, 3-polig, 32 A, 24-27 V DC Spule, 1 NO Hilfskontakt 277274

Für 32 A bei AC-3 (400 V) ausgelegt, bietet das Eaton DILM32-10(RDC24) Leistungsschütz eine Schaltleistung von 15 kW in einem kompakten, DIN-schienenmontierbaren Design.

Überblick

Das Eaton DILM32-10(RDC24) ist ein 3-poliges Leistungsschütz mit einer 24-27 V DC Spule und einem Schließer-Hilfskontakt. Es ist für das zuverlässige Schalten von Drehstrommotoren und anderen AC-Lasten bis 32 A in der Gebrauchskategorie AC-3 ausgelegt. Das Schütz verfügt über Schraubklemmen für eine sichere Verdrahtung und eine Bemessungsisolationsspannung von 690 V, was es für industrielle Schaltschränke und Motorstarter geeignet macht.

Herausragende Merkmale

• Hohe elektrische Lebensdauer: über 1,5 Millionen Schaltspiele unter AC-3-Bedingungen
• Breiter Betriebstemperaturbereich von -25 °C bis +60 °C
• Bemessungsstoßspannungsfestigkeit von 6 kV für robuste Isolierung
• Kompakte DIN-Schienen- oder Schraubmontage für flexible Installation

Technische Details

• Hauptkontakte: 3 Schließer (NO)
• Hilfskontakte: 1 Schließer (NO)
• Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
• Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Klemmenart: Schraubklemmen
• Betriebstemperaturbereich: -25 °C bis +60 °C
• Elektrische Lebensdauer (AC-3): >1,5 x 10^6 Schaltspiele
• Normen: IEC/EN 60947, VDE, UL, CSA

Unser Fazit

Das Eaton DILM32-10(RDC24) kombiniert bewährte Schütztechnologie mit einer DC-Spule für eine flexible Steuerspannungsintegration. Seine hohe elektrische Lebensdauer und die breite Temperaturtoleranz machen es zu einer zuverlässigen Wahl für anspruchsvolle industrielle Umgebungen.
