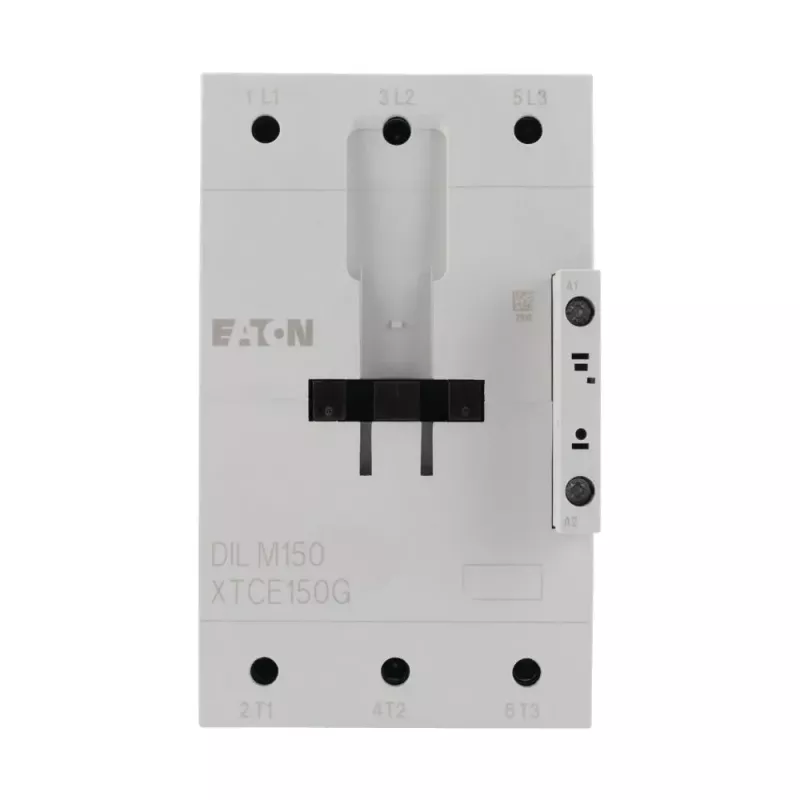

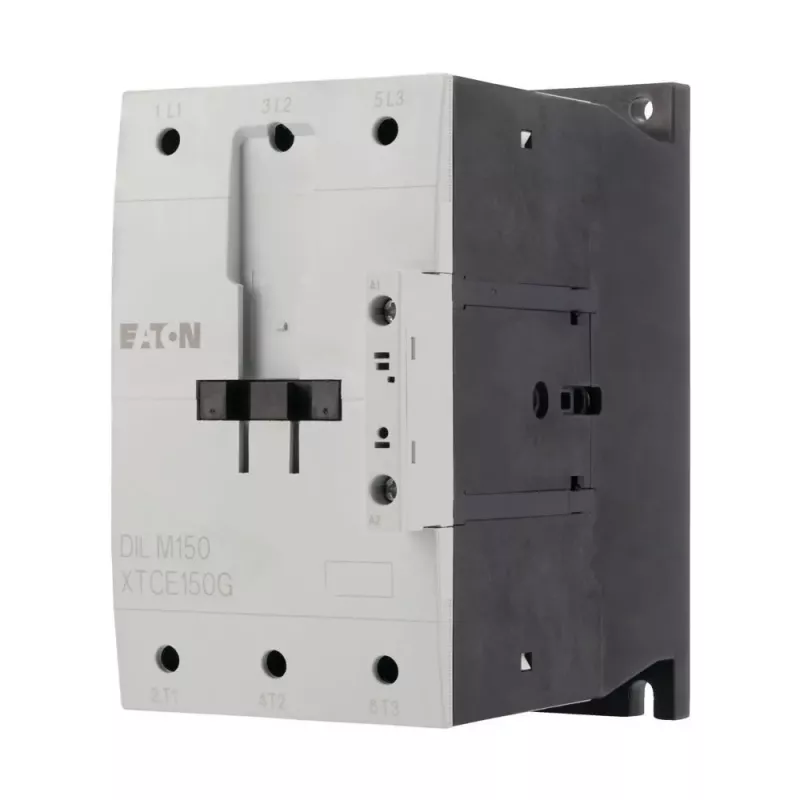

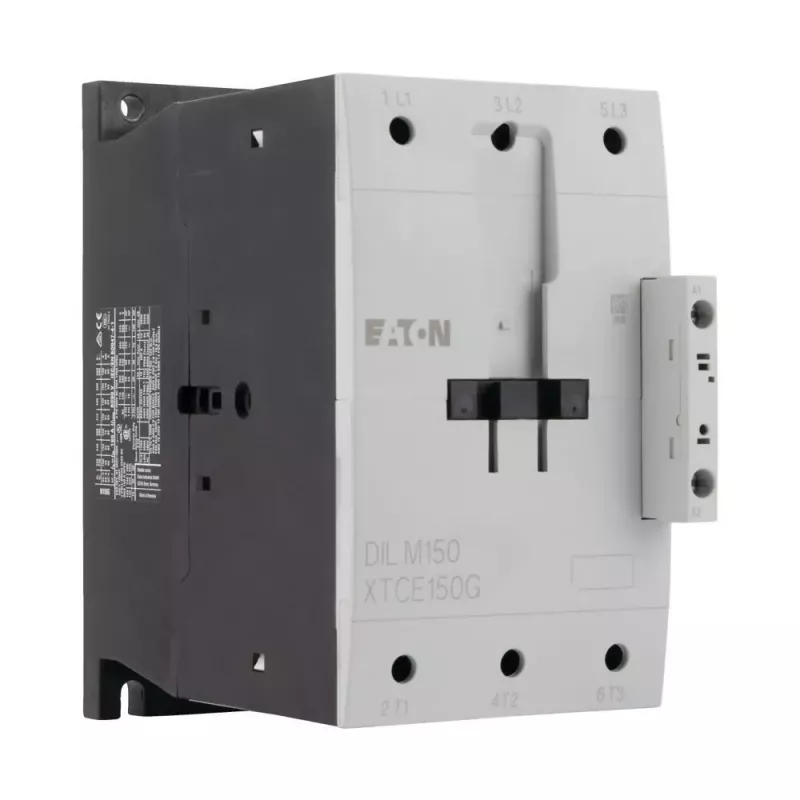

Eaton DILM150(RDC24) Schütz - 3-polig, 150 A, 24 V DC Spule, IP00, Schraubklemmen 239591

Bewältigen Sie 150-A-Lasten mit dem Eaton DILM150(RDC24) Schütz, entwickelt für zuverlässiges Schalten in anspruchsvollen industriellen Umgebungen. Sein 3-poliges Design und die 24-V-DC-Spule bieten robuste Steuerung für Motoren bis 75 kW bei 400 V AC-3.

Überblick

Der Eaton DILM150(RDC24) ist ein Hochleistungsschütz aus der DILM-Serie, das für die präzise Bewältigung schwerer elektrischer Lasten gebaut wurde. Mit einem Bemessungsbetriebsstrom von 150 A und einer Bemessungsbetriebsleistung von 75 kW bei 400 V AC-3 eignet er sich für Motorstart- und Schaltanwendungen. Das Schütz verfügt über Schraubklemmen für Haupt- und Steuerstromkreise, die sichere Verbindungen gewährleisten. Es enthält einen Schließer (NO) und einen Öffner (NC) Hilfskontakt für Signalisierung oder Verriegelung. Das Gerät hat die Schutzart IP00 und ist für die Installation in geschützten Gehäusen vorgesehen.

Was heraussticht

• Hohe Schaltleistung: 150 A (AC-3, 400 V)
• Breite Spannungskompatibilität: Bemessungsisolationsspannung 690 V
• Robuste Spule: 24 V DC Betrieb
• Integrierte Hilfskontakte: 1 NO + 1 NC
• Langlebige Konstruktion: Schraubklemmen, Schraubbefestigung

Technische Details

• Polzahl: 3
• Bemessungsbetriebsstrom (AC-3, 400 V): 150 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 75 kW
• Spulenspannung: 24 V DC
• Hilfskontakte: 1 NO + 1 NC
• Schutzart: IP00
• Hauptstromkreis-Anschluss: Schraubklemmen
• Steuerstromkreis-Anschluss: Schraubklemmen
• Montage: Schraubbefestigung
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 8000 V
• Betriebstemperaturbereich: -25 bis +60 °C
• Normen: IEC/EN 60947, VDE 0660, UL, CSA
• Serie: DILM

Unser Urteil

Ein zuverlässiges und leistungsstarkes Schütz für die industrielle Motorsteuerung, das hohe Stromtragfähigkeit und robuste Konstruktion in kompakter Bauform bietet.
