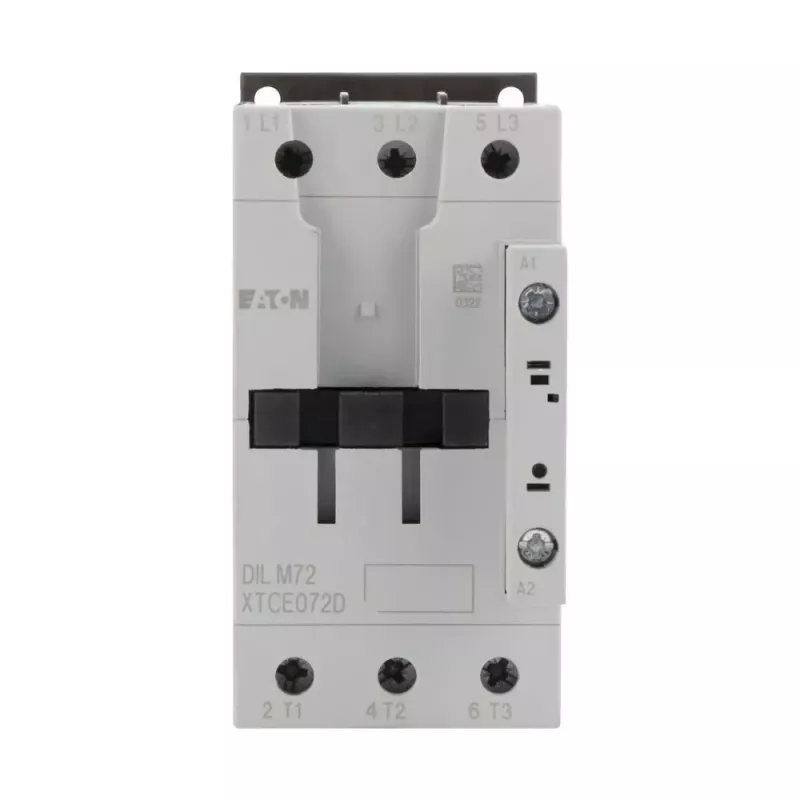

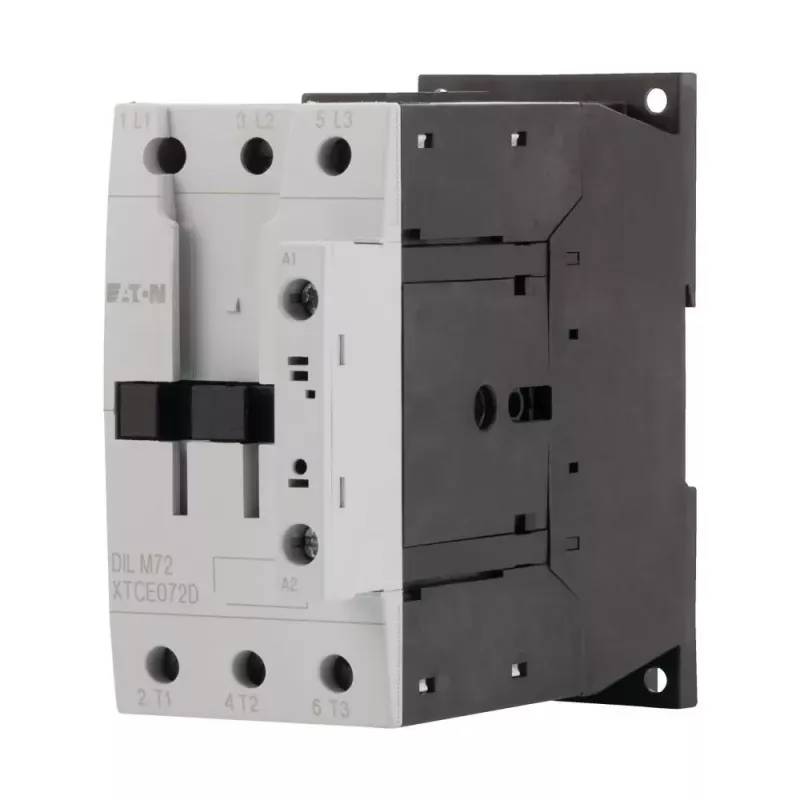

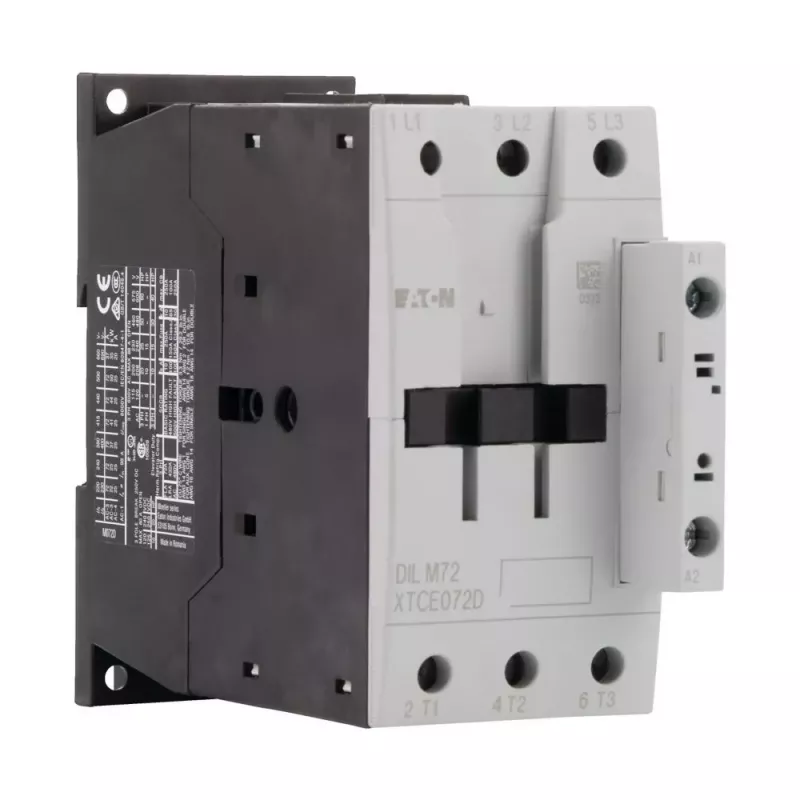

Eaton DILM72(RDC24) Leistungsschütz, 3-polig, 72 A, 24 V DC Spule 107671

Industrielle Schaltschränke und Motorstarter setzen auf das Eaton DILM72(RDC24) Leistungsschütz, um Drehstromlasten bis 72 A zu schalten. Dieses Schütz ist für Maschinen- und Schaltschrankbauer konzipiert, die ein kompaktes, auf DIN-Schiene montierbares Schaltgerät mit 24 V DC Spule und integrierten Hilfskontakten benötigen.

Wichtige technische Daten

• Bemessungsbetriebsstrom (AC-3, 400 V): 72 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 90 A
• Bemessungsbetriebsspannung: 690 V AC
• Spulenspannung: 24 V DC
• Hilfskontakte: 1 NO + 1 NC
• Bemessungsbetriebsleistung (AC-3, 400 V): 37 kW
• Montage: DIN-Schiene oder Schraubbefestigung
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Elektrische Lebensdauer (AC-3): 1,5 Millionen Schaltspiele
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Anschlussart: Schraubklemmen
• Bemessungsstoßspannungsfestigkeit: 8 kV
• Bemessungsisolationsspannung: 690 V
• Überspannungskategorie: III
• Normenkonformität: IEC/EN 60947, VDE 0660

Warum dieses Produkt wählen

Das DILM72(RDC24) kombiniert hohe Schaltleistung mit einer breiten Palette an Zubehör und einer langen Lebensdauer, was es zu einer zuverlässigen Wahl für anspruchsvolle industrielle Anwendungen macht.

Ideale Anwendungsfälle

• Motorsteuerung für Förderbänder, Pumpen und Lüfter
• Heizungs- und Beleuchtungssteuerung in Industriegebäuden
• Schalten von Drehstromlasten in Werkzeugmaschinen

Gut zu wissen

Das Schütz ist für den Einsatz in Steuerkreisen mit 24 V DC Versorgung ausgelegt, wie sie in SPS-gesteuerten Systemen üblich sind. Seine Schraubklemmen bieten sichere Verbindungen für Kupferleiter.
