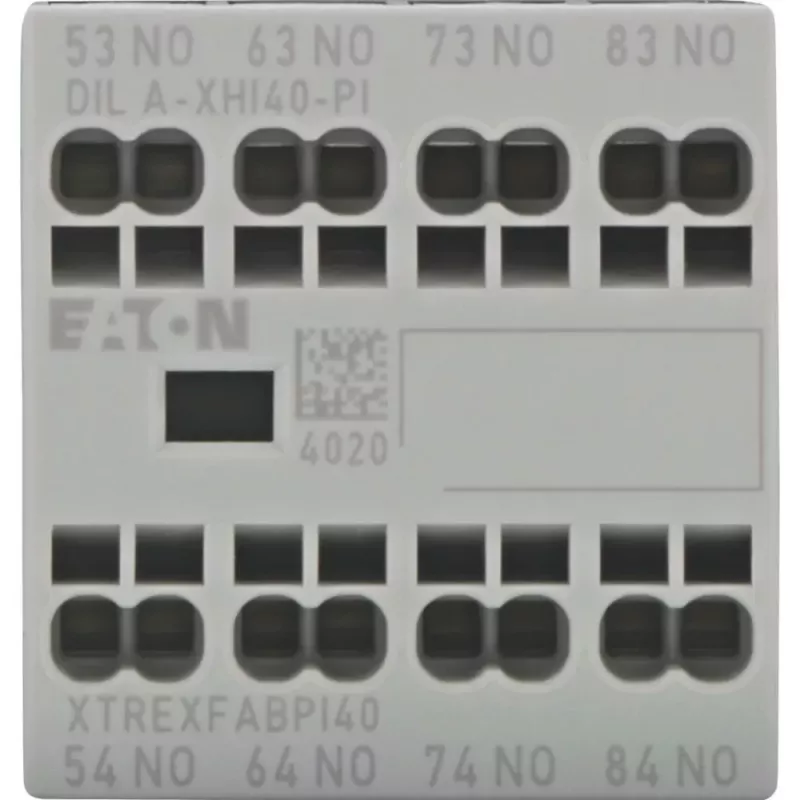

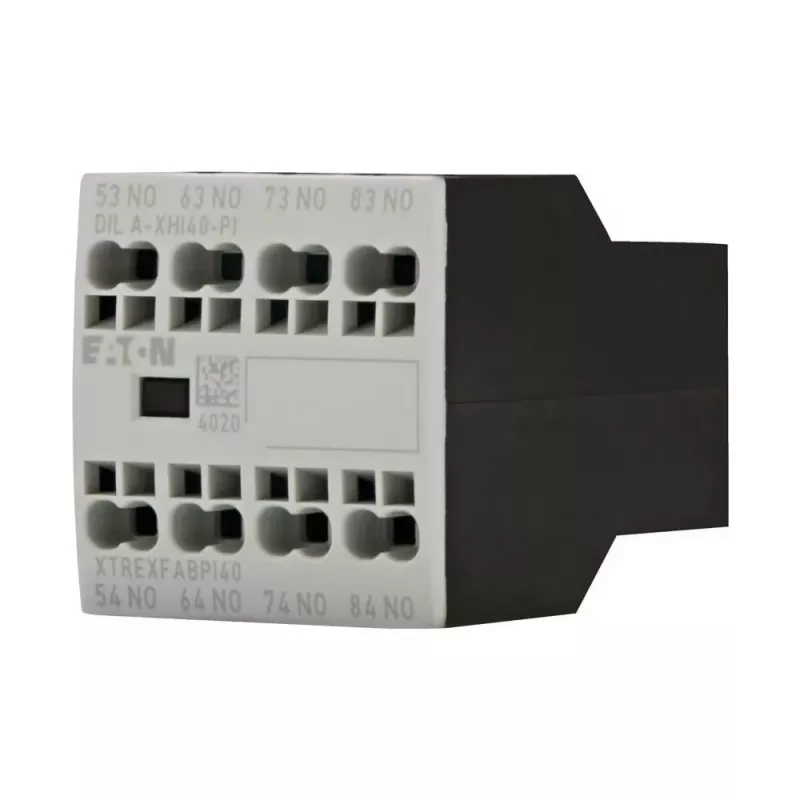

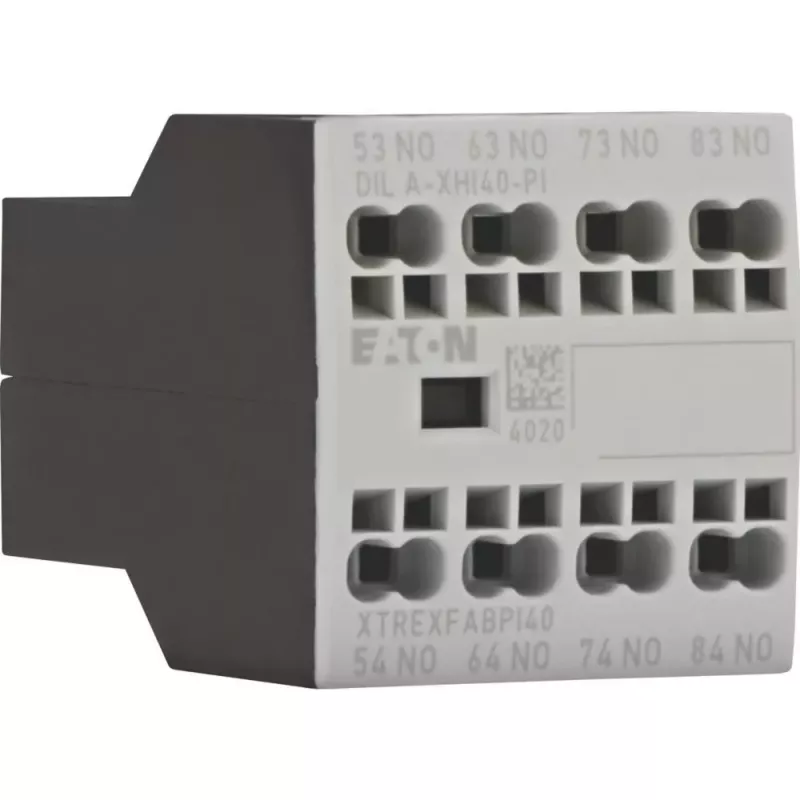

Eaton DILA-XHI40-PI Hilfskontaktblock, 4 Schließer, Frontmontage, Push-in-Klemmen 199317

Der Eaton DILA-XHI40-PI Hilfskontaktblock erweitert die Funktionalität von DILM7- bis DILM38-Schützen in industriellen Schaltschränken. Er bietet vier Schließerkontakte für Signal-, Verriegelungs- oder Steuerstromkreisaufgaben, und sein Frontmontage-Design ermöglicht eine schnelle Installation ohne Werkzeug.

Wichtige Spezifikationen

• Kontaktbestückung: 4 Schließer (N.O.)
• Montageart: Frontmontage
• Klemmenart: Push-in-Klemmen
• Bemessungsbetriebsstrom (AC-15, 230 V): 4 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 3 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 10 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Polzahl: 4-polig
• Klemmenkapazität (eindrähtig): 0,75 - 2,5 mm²
• Klemmenkapazität (feindrähtig mit Aderendhülse): 0,75 - 1,5 mm²
• Kurzschlussschutz (Sicherung): 10 A gG/gL
• Elektrische Lebensdauer (AC-15): 1,5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele

Warum dieses Produkt wählen

Push-in-Klemmen reduzieren die Verdrahtungszeit und gewährleisten vibrationsfeste Verbindungen. Das kompakte Design des Blocks spart Platz in überfüllten Schaltschränken, und seine Kompatibilität mit einer breiten Palette von Eaton-Schützen vereinfacht die Lagerhaltung.

Ideale Anwendungsfälle

• Statusmeldung von Schützen in Motorsteuerzentren
• Verriegelungsschaltungen für Sicherheit und Ablaufsteuerung
• Erweiterung von Steuerstromkreisen in der industriellen Automatisierung

Gut zu wissen

Der DILA-XHI40-PI erfüllt die Normen IEC/EN 60947-5-1. Seine mechanische Lebensdauer von 10 Millionen Schaltspielen gewährleistet eine lange Lebensdauer in anspruchsvollen Anwendungen.
