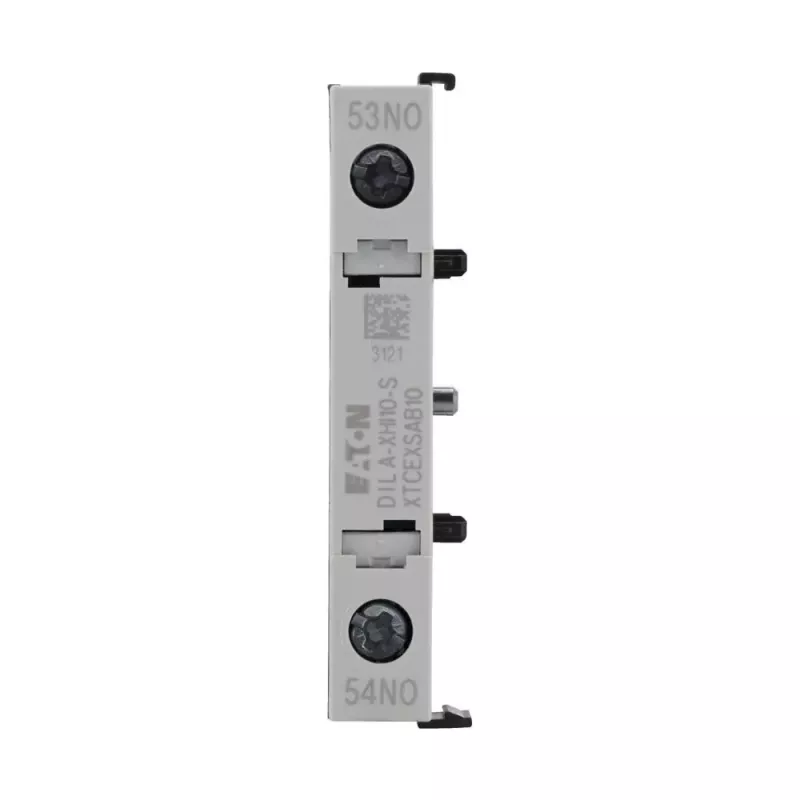

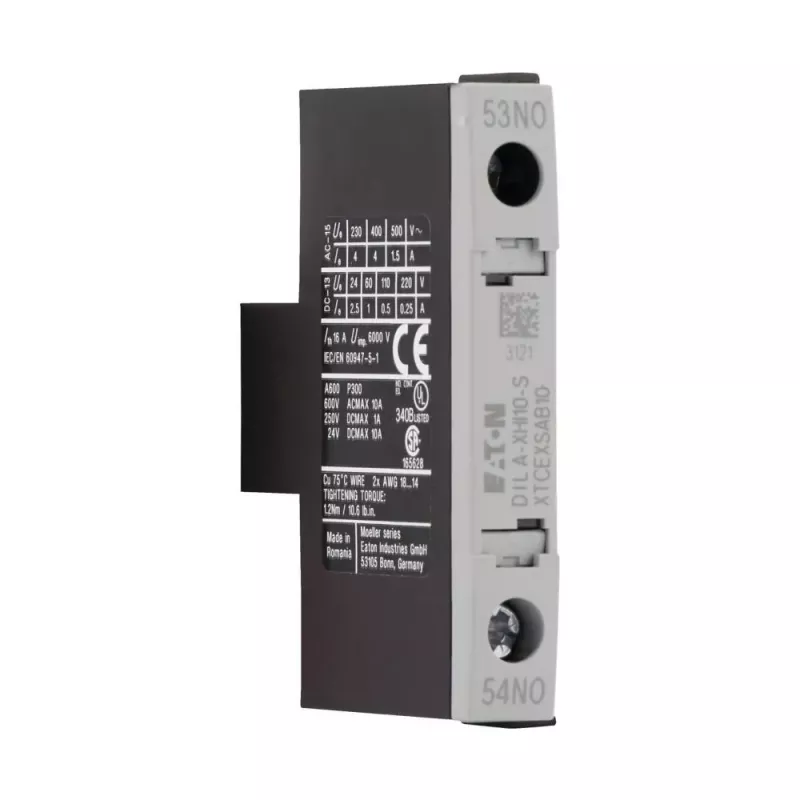

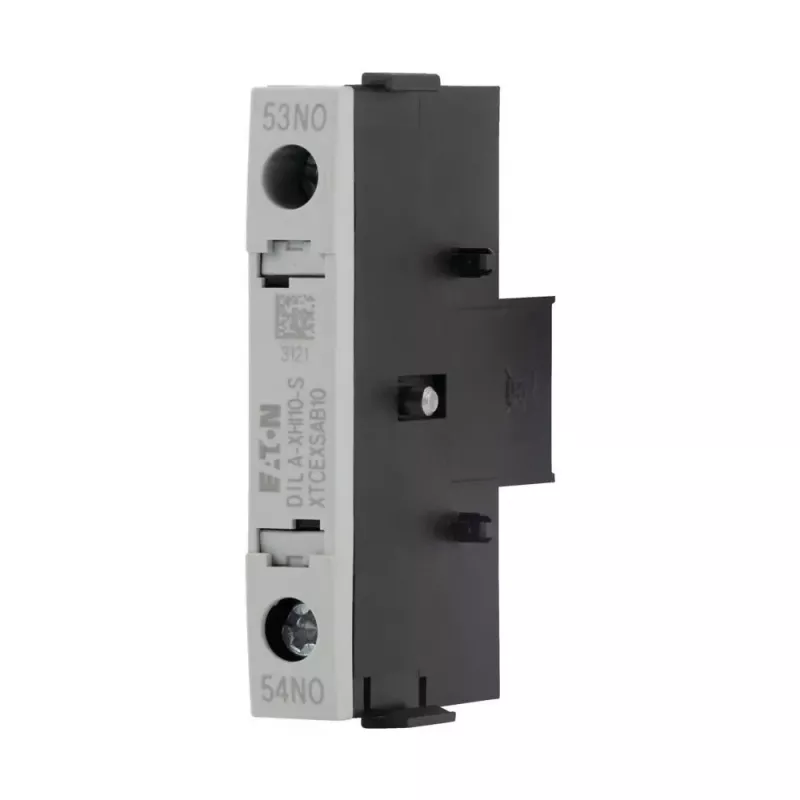

Eaton DILA-XHI10-S Hilfskontaktblock, 1 NO, Frontmontage, für DILM7-DILM38 Schütze 115948

Wenn ein Schütz allein nicht genügend Hilfskontakte für Steuerung und Signalisierung bereitstellen kann, fügt der Eaton DILA-XHI10-S Hilfskontaktblock Ihrem Aufbau einen Schließer (NO) hinzu. Er wird direkt an der Frontseite von Eaton DILM7 bis DILM38 Schützen montiert und erweitert Ihre Steuerstromkreis Möglichkeiten ohne zusätzlichen Verdrahtungsaufwand.

Für wen ist es geeignet

Dieser Hilfskontaktblock ist für Schaltschrankbauer, Maschinenhersteller und Wartungstechniker geeignet, die zusätzliche Schaltkontakte für Verriegelungen, Statusanzeigen oder Steuerlogik in industriellen Motorsteuerungsanwendungen benötigen.

Hauptmerkmale

• 1 Schließer (NO)
• Frontmontage für schnelle Installation
• Kompatibel mit Eaton DILM7 bis DILM38 Schützen
• Schraubklemmen für sichere Verdrahtung
• Bemessungsisolationsspannung 690 V
• Bemessungsstoßspannungsfestigkeit 6 kV
• Betriebstemperaturbereich -25 bis +60 °C

Spezifikationen

• Produkttyp: Hilfskontaktblock
• Kontaktbestückung: 1 NO
• Montageart: Frontmontage
• Kompatibilität: DILM7 bis DILM38 Schütze
• Klemmenart: Schraubklemmen
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom AC-15 bei 230 V: 4 A
• Bemessungsbetriebsstrom AC-15 bei 400 V: 3 A
• Bemessungsbetriebsstrom DC-13 bei 24 V: 1 A
• Bemessungsbetriebsstrom DC-13 bei 110 V: 0,5 A
• Schutzart: IP20 (Klemmen)
• Betriebstemperaturbereich: -25 bis +60 °C
• Anschlussquerschnitt eindrähtig: 1 x 0,75 - 2,5 mm²
• Anschlussquerschnitt mehrdrähtig: 1 x 0,75 - 2,5 mm²
• Anschlussquerschnitt feindrähtig mit Aderendhülse: 1 x 0,75 - 1,5 mm²

Tipps

Stellen Sie sicher, dass das Schütz spannungsfrei ist, bevor Sie den Hilfskontaktblock montieren. Die Frontmontage ermöglicht ein werkzeugloses Aufschnappen auf kompatible Eaton Schütze.
