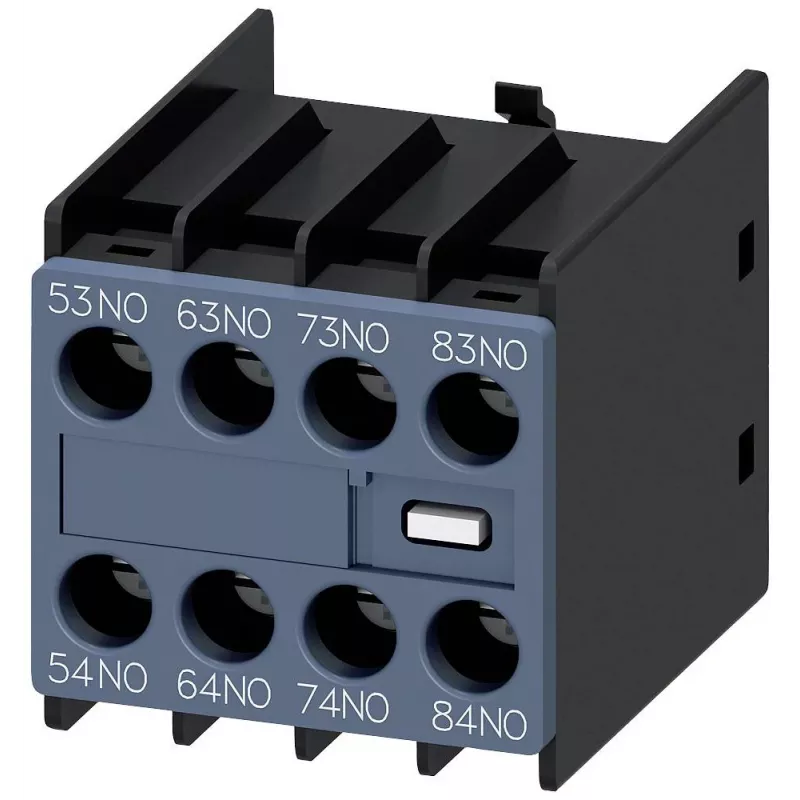

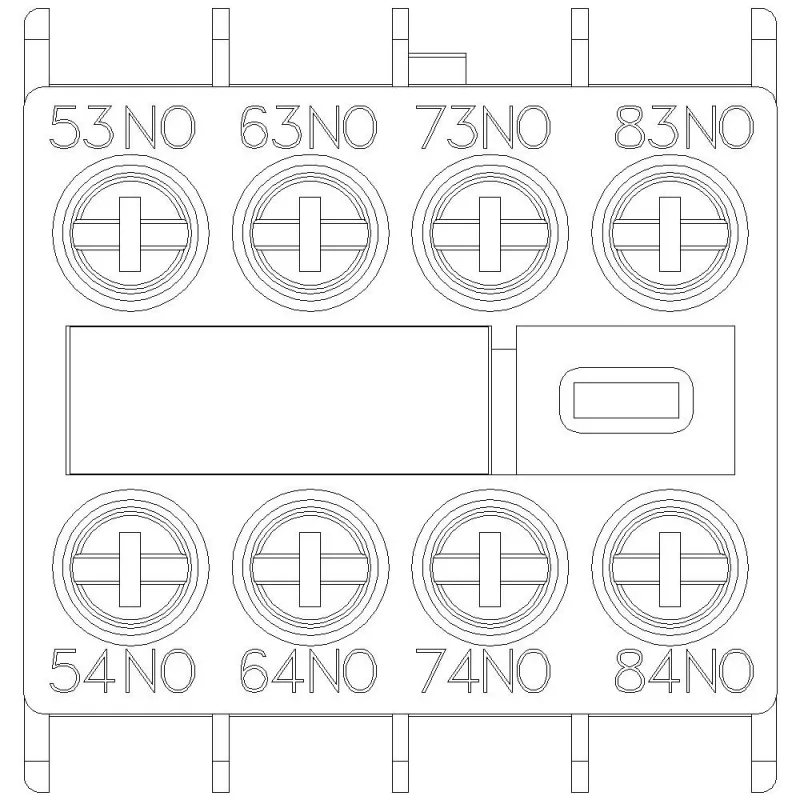

Siemens 3RH2911-1XA40-0MA0 Hilfsschalterblock, 4 NO, Schraubanschluss, Seitenmontage für SIRIUS 3RH2/3RT2

Mit einer Bemessungsisolationsspannung von 690 V und einer Stoßspannungsfestigkeit von 6 kV bringt der Siemens 3RH2911-1XA40-0MA0 Hilfsschalterblock vier Schließer-Kontakte an SIRIUS 3RH2- und 3RT2-Schütze und -Relais. Der Block wird seitlich montiert und verwendet Schraubklemmen für eine sichere Verdrahtung.

Überblick

Als Teil der SIRIUS-Serie erweitert dieser Hilfsschalterblock die Steuerungsmöglichkeiten kompatibler Siemens Schaltgeräte. Er bietet vier Schließer-Kontakte, jeder ausgelegt für 6 A bei 230 V AC-15 und 10 A bei 24 V DC-13. Die Schraubklemmen nehmen starre Leiter von 0,5 bis 4 mm² und flexible Leiter von 0,5 bis 2,5 mm² auf, mit einem Anzugsdrehmoment von 0,8 bis 1,2 Nm.

Das zeichnet ihn aus

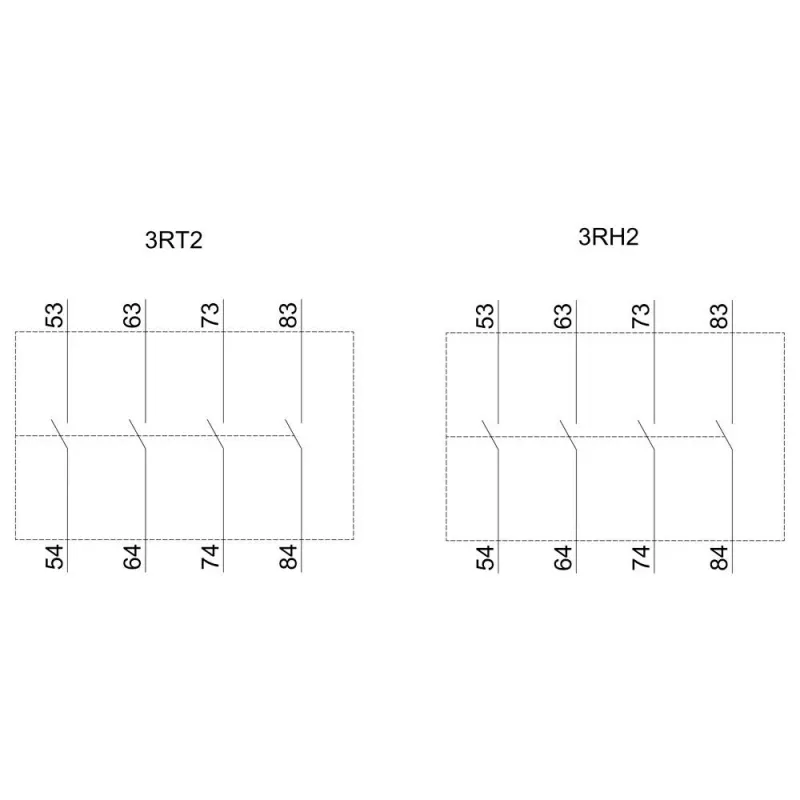

• Vier Schließer-Kontakte zur Erweiterung des Steuerstromkreises
• Seitenmontage für platzsparende Integration
• Hohe elektrische Lebensdauer: 10 Millionen Schaltspiele
• Mechanische Lebensdauer: 30 Millionen Schaltspiele
• Breiter Betriebstemperaturbereich: -25 bis +60 °C

Technische Details

• Produkttyp: Hilfsschalterblock
• Anzahl der Kontakte: 4
• Kontaktbestückung: 4 NO
• Anschlussart: Schraubanschluss
• Einbaulage: seitlich
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom (AC-15, 230 V): 6 A
• Bemessungsbetriebsstrom (AC-15, 400 V): 3 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 10 A
• Betriebstemperaturbereich: -25 bis +60 °C
• Lagertemperaturbereich: -55 bis +80 °C
• Schutzart: IP20
• Anschlussquerschnitt (starr): 0,5 - 4 mm²
• Anschlussquerschnitt (flexibel): 0,5 - 2,5 mm²
• Anzugsdrehmoment: 0,8 - 1,2 Nm

Unser Fazit

Ein zuverlässiger seitlich montierbarer Hilfsschalterblock mit vier Schließer-Kontakten, entwickelt für anspruchsvolle industrielle Steuerungsanwendungen.
