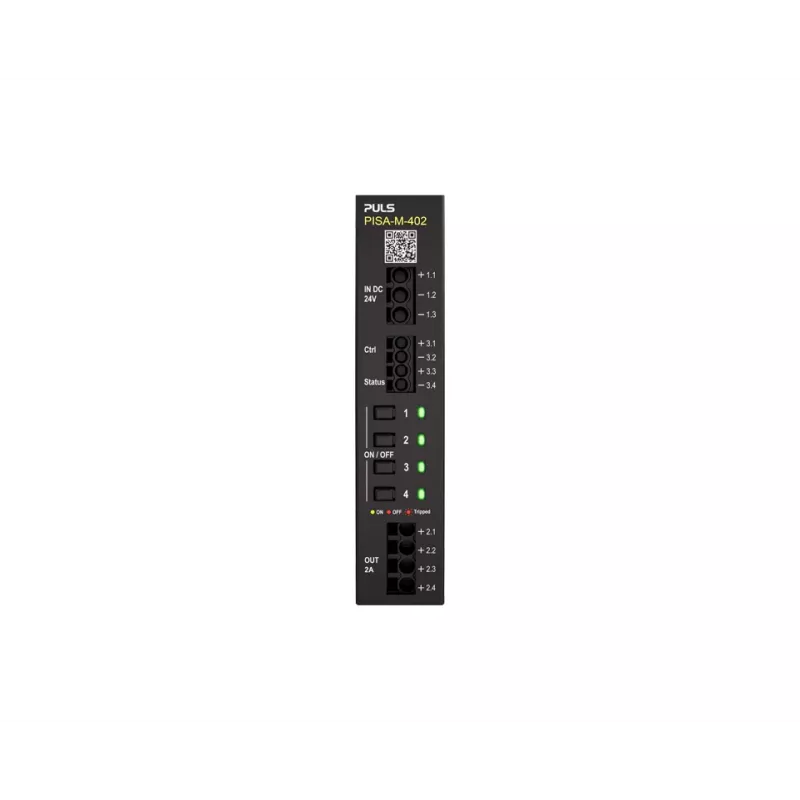

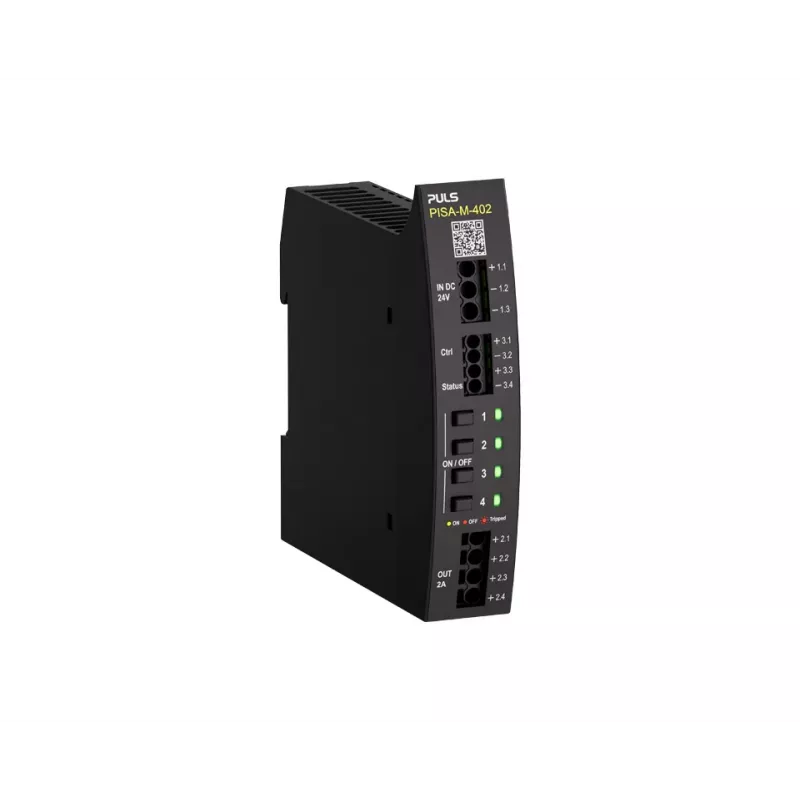

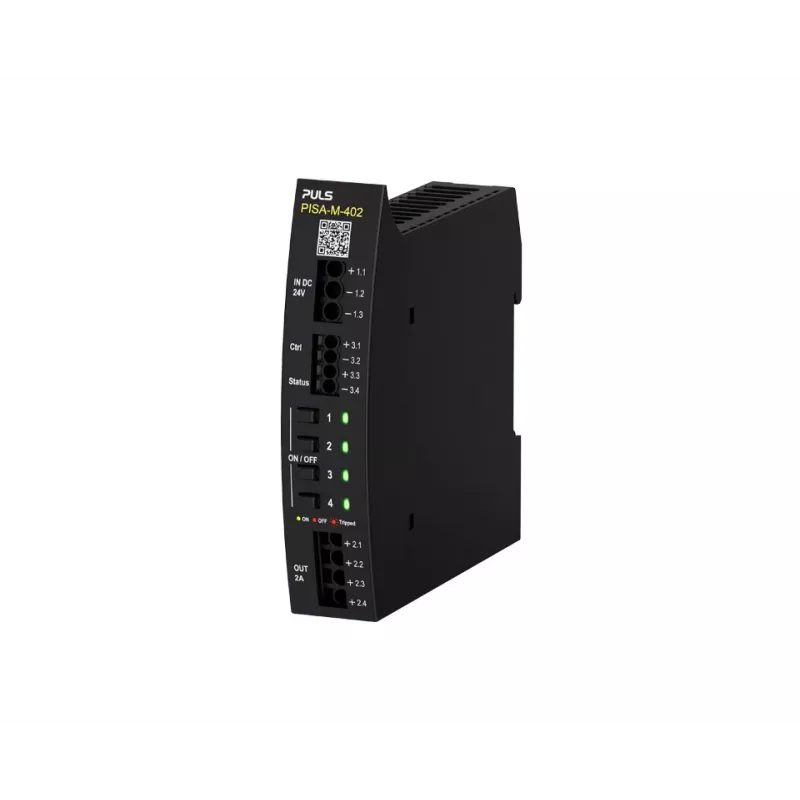

PULS PISA-M-402 Elektronischer Schutzschalter, 4-Kanal, 24 VDC, 8 A pro Kanal, DIN-Schiene

Schaltschrankbauer und Maschinenintegratoren verwenden den PULS PISA-M-402, um 24-VDC-Lasten auf vier unabhängige Kanäle zu verteilen und zu schützen. Die Strombegrenzung jedes Kanals ist von 2 A bis 8 A wählbar, sodass eine präzise Anpassung an die angeschlossenen Geräte möglich ist. Das Modul wird auf einer DIN-Schiene montiert und bietet elektronischen Überstrom- und Kurzschlussschutz mit schnellen Reaktionszeiten, was Ausfallzeiten und Verdrahtungsaufwand im Vergleich zu mehreren einkanaligen Schutzschaltern reduziert.

Wichtige Spezifikationen

• Nenneingangsspannung: 24 VDC (Bereich 18–30 VDC)
• 4 Ausgangskanäle, jeweils wählbar: 2 A, 4 A, 6 A oder 8 A
• Maximaler Gesamtausgangsstrom: 32 A
• Elektronischer Überstrom- und Kurzschlussschutz
• Reaktionszeit bei Kurzschluss: < 10 ms
• LED-Statusanzeige pro Kanal und Sammelalarmausgang
• Schraubklemmen für Ein- und Ausgangsanschlüsse
• DIN-Schienen-Montage
• Wirkungsgrad: > 99 %
• Betriebstemperatur: -25 °C bis +70 °C

Warum dieses Produkt wählen

Der PISA-M-402 ersetzt mehrere einkanalige Schutzschalter durch ein kompaktes Modul und spart so Platz und Installationszeit. Die wählbaren Strombegrenzungen ermöglichen es, mit einer Teilenummer verschiedene Lastanforderungen abzudecken. Der elektronische Auslösemechanismus reagiert schneller als thermisch-magnetische Schutzschalter und schützt empfindliche Elektronik vor Schäden.

Ideale Anwendungsfälle

• Schutz von Sensoren, Aktoren und Steuerungen in industriellen Schaltschränken
• Verteilung von 24-VDC-Strom in Maschinen und Automatisierungssystemen
• Nachrüstung bestehender Installationen zur Ergänzung eines selektiven Schutzes

Gut zu wissen

Das Modul ist für den Einsatz in explosionsgefährdeten Bereichen (ATEX, IECEx) und in maritimen Anwendungen (GL) zugelassen. Für den Eingang wird eine externe 35-A-Sicherung oder ein Schutzschalter empfohlen. Das Gehäuse kombiniert Metall und Kunststoff für Langlebigkeit.
