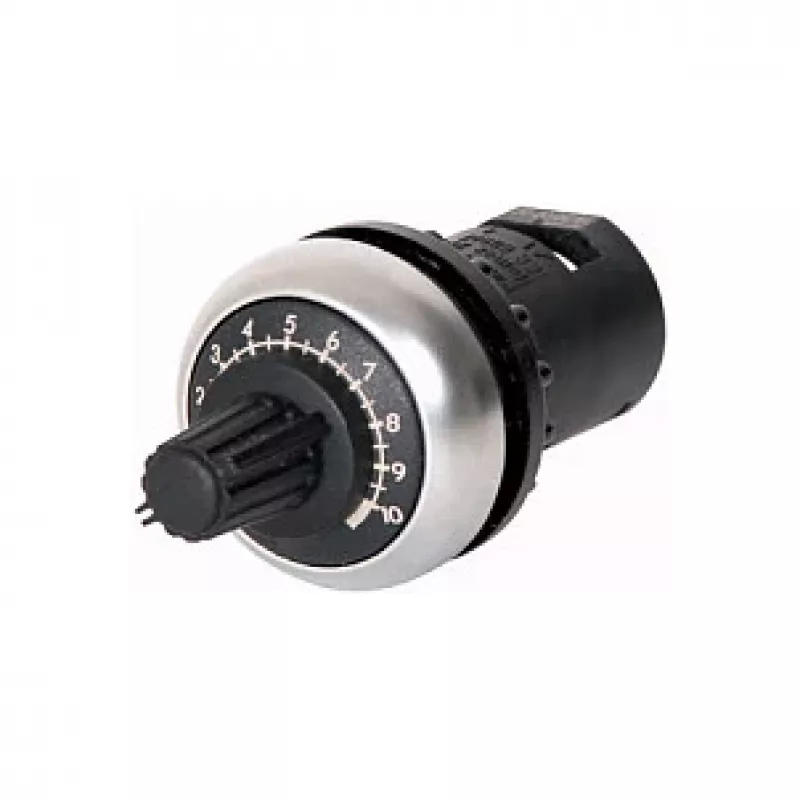

Eaton M22-R10K Potentiometer-Frontteil, 10 kOhm, linearer Verlauf, Einfachdrehung, Fronttafelmontage, IP66/IP67/IP69K

Wo generische Fronttafel-Potentiometer zusätzliche Dichtmanschetten oder Adapterplatten erfordern, passt das Eaton M22-R10K direkt in eine Standard-Ausschnitt von 22,5 mm und bietet IP69K-zertifizierten Frontschutz als Teil seines Kerndesigns. Dieses Frontteil kombiniert eine präzise 10-kOhm-lineare Widerstandsbahn mit einer Einfachdreh-Betätigung und ermöglicht so eine vorhersehbare, gleichmäßige Einstellung ohne tote Punkte oder komplexe Kalibrierung. Entwickelt für das modulare Eaton-M22-System, rastet es mit M22-Kontaktbausteinen für eine schnelle, werkzeugfreie Verdrahtung in industriellen Schalttafeln, Bedienstationen und HMI-Gehäusen ein.

Highlights

• 10 kOhm linearer Verlauf für direkte, reproduzierbare Ausgangsskalierung
• Einfachdreh-Betätigung mit 6-mm-Welle für Standard-Drehknöpfe
• Fronttafelmontage in 22,5-mm-Bohrung, keine zusätzliche Abdichtung erforderlich
• Hoher Schutzgrad: IP66, IP67 und IP69K auf der Frontseite
• Kompatibel mit Eaton-M22-Kontaktbausteinen für modulare Verdrahtung
• Breiter Betriebstemperaturbereich von -25 °C bis +70 °C
• Entspricht CE, UL, CSA, CCC, EAC und RoHS

Im täglichen Einsatz

In einer Schalttafel oder Bedienstation installiert, bietet das M22-R10K eine taktile, zuverlässige Möglichkeit, Parameter wie Geschwindigkeit, Position oder Sollwerte einzustellen. Seine lineare Widerstandskennlinie gewährleistet eine direkte Beziehung zwischen Drehknopfrotation und Ausgang, was die Kalibrierung und Benutzerinteraktion vereinfacht. Die drei Anschlüsse lassen sich einfach mit kompatiblen M22-Kontaktbausteinen verbinden und ermöglichen eine schnelle Integration in bestehende Automatisierungsarchitekturen. Die robuste Frontabdichtung hält Hochdruckreinigung und staubigen Umgebungen stand und eignet sich daher für Lebensmittelverarbeitung, Verpackungsmaschinen und Außeninstallationen.

Technische Daten

• Widerstandswert: 10 kOhm
• Produkttyp: Potentiometer-Frontteil
• Serie: Eaton M22
• Montageart: Fronttafelmontage
• Bohrungsdurchmesser: 22,5 mm
• Elektrischer Verlauf: Linear
• Anzahl der Umdrehungen: Einfachdrehung
• Betätigungsart: Dreh (separater Drehknopf erforderlich)
• Wellendurchmesser: 6 mm
• Anzahl der Anschlüsse: 3
• Anschlussart: Kompatibel mit M22-Kontaktbausteinen
• Nennleistung: 0,5 W
• Schutzart (Front): IP66, IP67, IP69K
• Betriebstemperaturbereich: -25 bis +70 °C
• Konformität: CE, UL, CSA, CCC, EAC, RoHS
• Anwendung: Industrielle Steuerung, Automatisierung, HMI

Abschließende Anmerkung

Für Panels mit Hochdruckreinigung oder staubige Prozessumgebungen eliminiert das M22-R10K den üblichen Kompromiss zwischen Abdichtung und einfacher Installation – eine Komponente, keine zusätzlichen Manschetten, keine Kompromisse.
