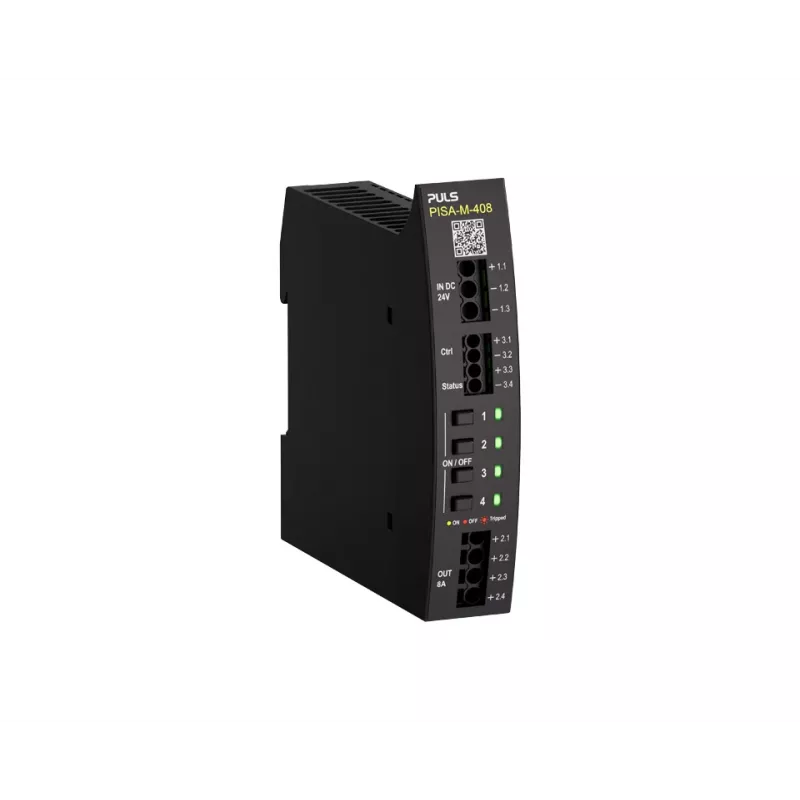

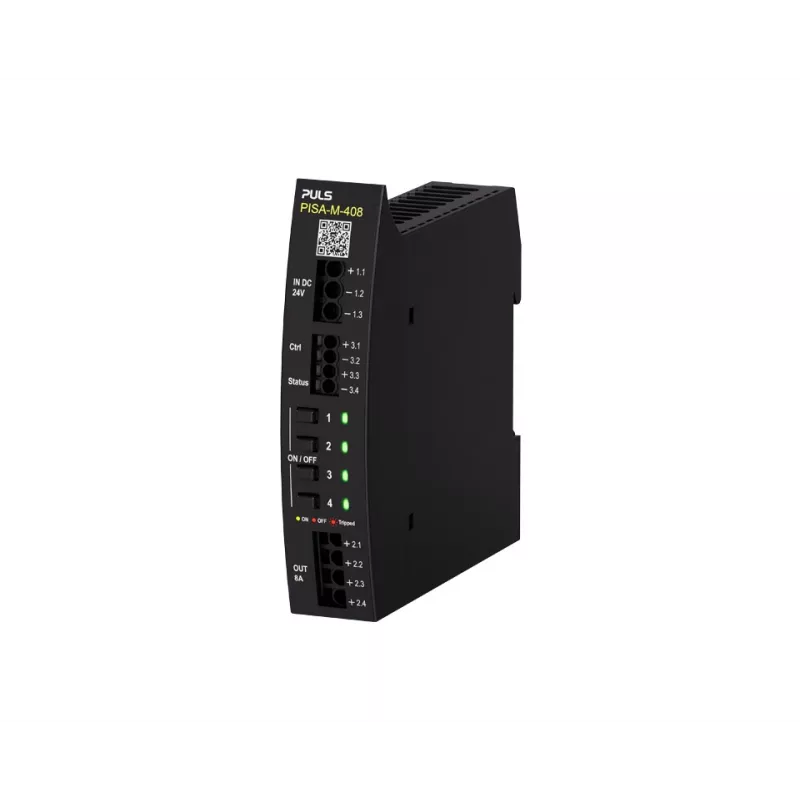

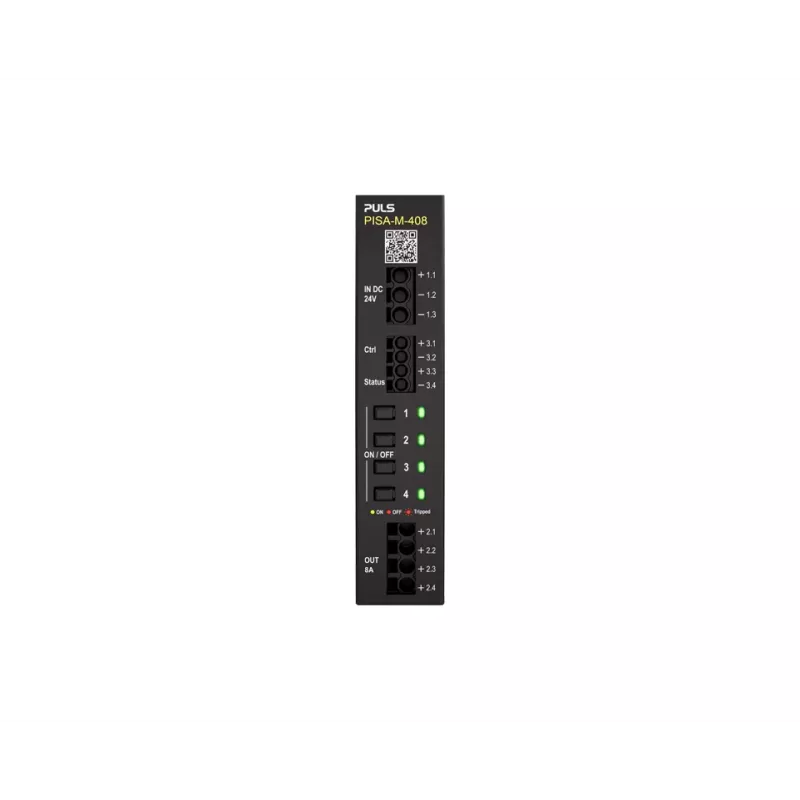

PULS PISA-M-408 Selektives Schutzmodul, 4-Kanal, 24VDC, 40A, DIN-Schiene

In industriellen Schaltschränken kann ein Kurzschluss an einem Sensor oder Aktor die gesamte 24VDC-Stromversorgung abschalten. Das selektive Schutzmodul PULS PISA-M-408 verhindert dies, indem es die Last auf vier einzeln geschützte Ausgangskanäle verteilt, die jeweils von 2A bis 10A einstellbar sind. Wenn ein Kanal ausfällt, arbeiten die anderen weiter, und ein Sammelalarmausgang signalisiert den Fehler. Dieses Modul wird von Schaltschrankbauern und Maschinenintegratoren eingesetzt, um die Systemverfügbarkeit zu erhöhen und Ausfallzeiten zu reduzieren.

Hauptspezifikationen

• Eingangsspannung: 20 - 30 VDC (nominal 24 VDC)
• Anzahl der Ausgangskanäle: 4
• Ausgangsstrom pro Kanal: einstellbar 2A, 4A, 6A, 8A, 10A
• Gesamtausgangsstrom: 40 A (4 x 10A)
• Auslösecharakteristik: elektronisch, schnell bei Kurzschluss, verzögert bei Überlast
• Montage: DIN-Schiene
• Anschluss: Schraubklemmen
• Betriebstemperatur: -25 bis +70 °C
• Statusanzeige: LED pro Kanal, Sammelalarmausgang
• Wirkungsgrad: >99 %
• Fernsteuereingang: ja
• Alarmausgang: potentialfreier Kontakt
• Zulassungen: UL 508, cULus, CB Scheme, CE, RoHS, REACH

Warum dieses Produkt wählen

Das PISA-M-408 macht einzelne Sicherungen oder Schutzschalter in jedem Zweig überflüssig. Sein elektronischer Schutz reagiert schneller als herkömmliche Sicherungen, und die einstellbaren Stromwerte ermöglichen eine präzise Anpassung an die Lasterfordernisse. Der integrierte Alarmausgang ermöglicht die Fernüberwachung des Kanalstatus.

Ideale Anwendungsfälle

• Schutz von 24VDC-Lasten in industriellen Steuerungssystemen
• Verteilung der Leistung auf mehrere Sensoren, Aktoren oder Controller
• Verhinderung einer totalen Systemabschaltung aufgrund eines einzelnen Zweigfehlers
• Anwendungen, die selektiven Schutz und Ferndiagnose erfordern

Gut zu wissen

Das Modul ist für die Montage auf DIN-Schienen konzipiert und verwendet Schraubklemmen für zuverlässige Verbindungen. Es arbeitet in einem weiten Temperaturbereich und erreicht einen Wirkungsgrad von über 99 %, wodurch Verluste minimiert werden. Der Kurzschlussstrom-Nennwert beträgt 10 kA für 24VDC-Systeme.
