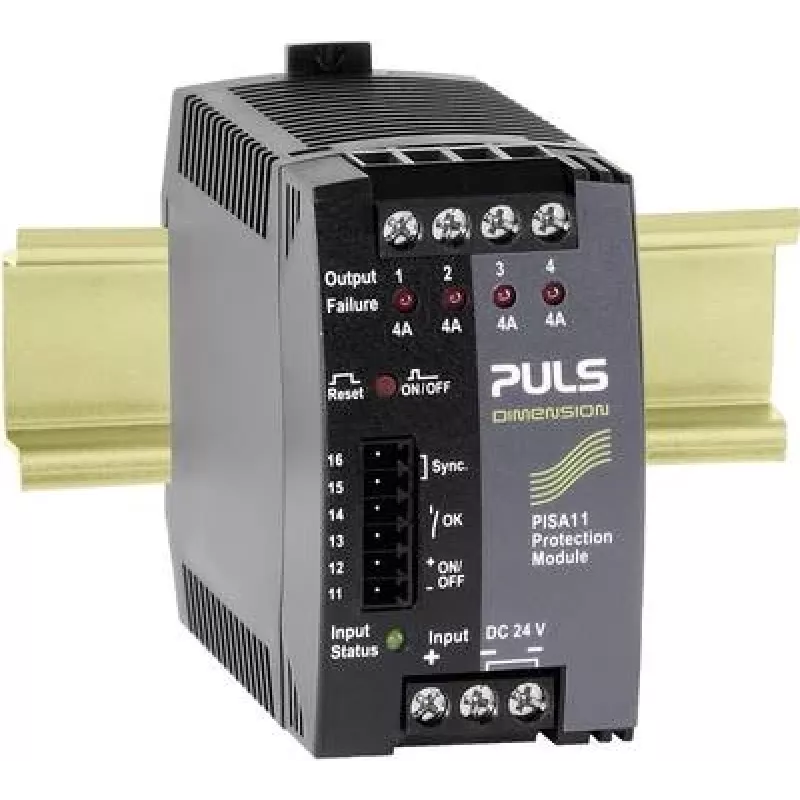

PULS DIMENSION PISA11.404 4-Kanal-Sicherheitsmodul 24 V/DC 4 x 4 A

In industriellen Schaltschränken schützt das PULS DIMENSION PISA11.404 vier 24-V-DC-Laststromkreise einzeln. Jeder Kanal kann auf 1 A, 2 A, 3 A oder 4 A eingestellt werden, und das Modul löst bei Überlast oder Kurzschluss innerhalb von Mikrosekunden elektronisch aus. Dadurch bleiben unbeeinträchtigte Lasten in Betrieb und die Fehlersuche wird schnell.

Wichtige Spezifikationen

• Eingangsspannung: 18–32 V DC
• Anzahl der Kanäle: 4
• Ausgangsstrom pro Kanal: 1 A, 2 A, 3 A oder 4 A (wählbar)
• Gesamtausgangsstrom: max. 16 A
• Auslösecharakteristik: elektronisch, schnell
• Montage: DIN-Schiene 35 mm
• Betriebstemperatur: -25 °C bis +70 °C
• Wirkungsgrad: > 99 %
• Anschluss: Schraubklemmen
• Statusanzeige: LED pro Kanal (grün/rot)
• Schutz: Überlast, Kurzschluss
• Schutzart: IP20
• Eingangsstrom (max.): 40 A
• Ausgangsspannung: entspricht Eingangsspannung
• MTBF: > 1.000.000 h

Warum dieses Produkt wählen

Das PISA11.404 ersetzt vier separate Schutzschalter durch ein kompaktes Modul. Die wählbaren Stromgrenzen passen sich verschiedenen Lasten an, und die schnelle elektronische Auslösung verhindert Fehlauslösungen durch Einschaltströme. Die LED pro Kanal zeigt auf einen Blick, welcher Stromkreis ausgelöst hat.

Ideale Anwendungsfälle

• Schutz von Sensoren, Aktoren und Steuerkreisen in Maschinen
• Verteilung von 24 V DC an mehrere Lasten von einer einzigen Versorgung
• Reduzierung von Ausfallzeiten durch Isolierung von Fehlern auf einen Kanal

Gut zu wissen

Das Modul ist für die Montage auf DIN-Schienen konzipiert und wird mit Schraubklemmen angeschlossen. Es arbeitet mit einem Wirkungsgrad von über 99 %, sodass es nahezu keine Wärme in den Schaltschrank einbringt.
