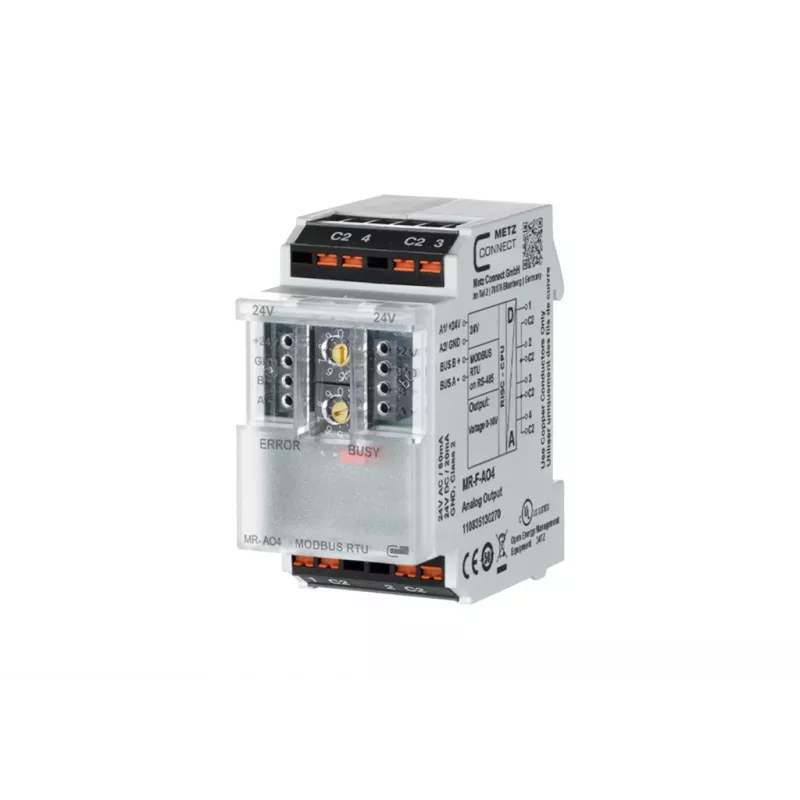

METZ MR-F-AO4 Modbus RTU Analogausgangsmodul, 4 Kanäle, RS485, 16-Bit, DIN-Schiene 110835130270

Vier 16-Bit-Analogausgangskanäle mit 3-facher Trennung und Modbus RTU über RS485 machen das METZ MR-F-AO4 zu einer präzisen Aktor-Schnittstelle für die industrielle Automatisierung.

Überblick

Das METZ 110835130270 MR-F-AO4 ist ein Modbus RTU Analogausgangsmodul, das digitale Befehle in analoge Signale umwandelt. Es bietet vier individuell konfigurierbare Kanäle, die jeweils Spannung (0-10 V, ±10 V) oder Strom (0-20 mA, 4-20 mA, ±20 mA) ausgeben können. Das Modul kommuniziert über RS485 mit Baudraten von 1200 bis 115200 bps und unterstützt keine, gerade oder ungerade Parität mit 1 oder 2 Stoppbits. Die Konfiguration erfolgt über DIP-Schalter und Modbus-Register.

Was heraussticht

• Vier 16-Bit-Analogausgänge für präzise Steuerung
• 3-fache Trennung zwischen Versorgung, RS485 und Analogausgängen
• Breiter Versorgungsbereich: 18-30 V DC, max. 2,5 W Verbrauch
• DIN-Schienen-Montage nach EN 60715, steckbare Schraubklemmen
• Betriebstemperatur -25 °C bis +70 °C, IP20

Technische Details

• Produkttyp: Analogausgangsmodul
• Kommunikationsprotokoll: Modbus RTU
• Schnittstelle: RS485
• Anzahl der Analogausgänge: 4
• Ausgangssignaltypen: Spannung (0-10 V, ±10 V), Strom (0-20 mA, 4-20 mA, ±20 mA)
• Ausgangsauflösung: 16-Bit
• Versorgungsspannung: 24 V DC (18-30 V DC)
• Leistungsaufnahme: Max. 2,5 W
• Trennung: 3-fach (Versorgung / RS485 / Analogausgänge)
• Montage: DIN-Schiene (EN 60715)
• Betriebstemperatur: -25 °C bis +70 °C
• Schutzart: IP20
• Konfiguration: DIP-Schalter, Modbus-Register
• Anschluss: Steckbare Schraubklemmen
• Baudraten: 1200 - 115200 bps
• Parität: Keine, gerade, ungerade
• Stoppbits: 1, 2

Unser Urteil

Das MR-F-AO4 bietet flexible, isolierte Analogausgänge in einem kompakten DIN-Schienenmodul, ideal für Gebäudeautomation und Prozesssteuerung.
