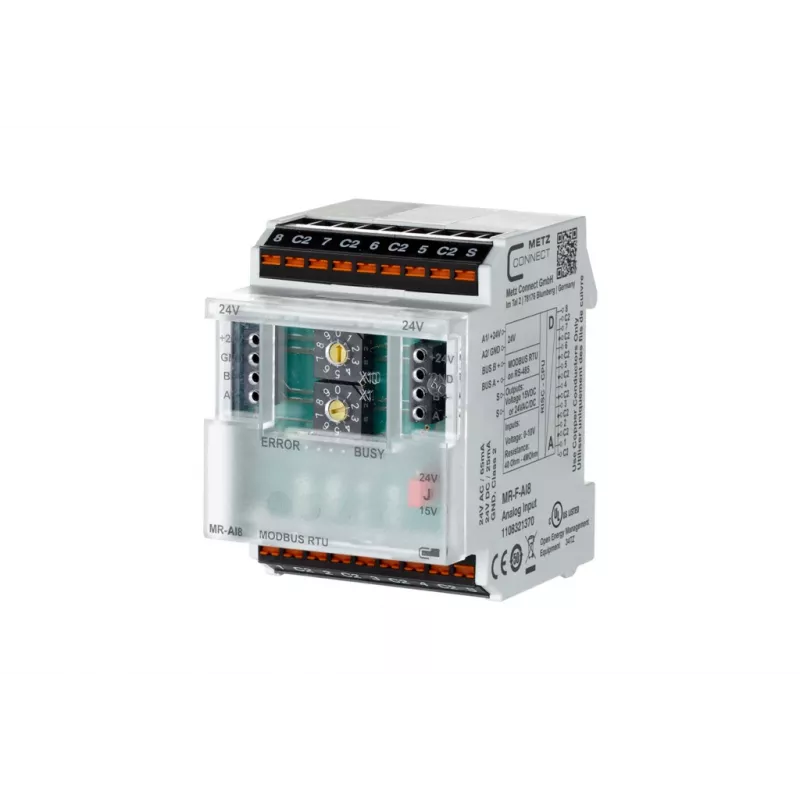

METZ MR-F-AI8 Modbus RTU 8-Kanal-Analogeingangsmodul, 16-Bit, RS485, DIN-Schiene 1108321370

In einem geschäftigen industriellen Schaltschrank muss ein Techniker acht analoge Sensorsignale – Temperatur, Druck, Durchfluss – über Modbus RTU in ein PLC- oder SCADA-System einspeisen. Das METZ MR-F-AI8 wird auf der DIN-Schiene montiert, mit den Sensoren und dem RS485-Bus verdrahtet und wandelt diese analogen Werte mit 16-Bit-Auflösung in präzise digitale Daten um. Seine 3-fache Isolierung schützt das Steuerungssystem vor Erdschleifen und Störungen und gewährleistet einen zuverlässigen Betrieb auch in rauen Umgebungen.

Wichtige Spezifikationen

• 8 Analogeingänge, einzeln konfigurierbar für Spannung oder Strom
• Spannungsbereiche: 0-10 V, 0-5 V, ±10 V, ±5 V
• Strombereiche: 0-20 mA, 4-20 mA, ±20 mA
• 16-Bit-Auflösung für hohe Genauigkeit
• Modbus RTU-Protokoll über RS485 (2-Draht)
• Baudraten von 1200 bis 115200 bps
• Breiter Versorgungsspannungsbereich: 10-30 V DC
• Betriebstemperatur: -25 °C bis +70 °C
• DIN-Schienenmontage (EN 60715)
• IP20-Schutz
• 3-fache Isolierung zwischen Eingängen, Stromversorgung und RS485
• Konfiguration über DIP-Schalter und Software
• Genauigkeit: ±0,1 % des Vollausschlags (typisch)
• Schnelle Ansprechzeit: < 10 ms für alle Kanäle

Warum dieses Produkt wählen

Das MR-F-AI8 bietet zuverlässige Analog-Digital-Wandlung mit Isolierung, die kostspielige Ausfallzeiten verhindert. Seine flexiblen Eingangsbereiche bedeuten, dass ein Modul verschiedene Sensoren verarbeiten kann, was den Lagerbestand reduziert. Der weite Temperaturbereich und das robuste Design machen es für anspruchsvolle industrielle Anwendungen geeignet, während die Modbus RTU-Schnittstelle eine einfache Integration in bestehende Steuerungsnetzwerke gewährleistet.

Ideale Anwendungsfälle

• Industrielle Automatisierung und Prozesssteuerung
• Gebäudemanagementsysteme
• Energieüberwachung und Datenerfassung
• Maschinenzustandsüberwachung
• Nachrüstprojekte, die eine zuverlässige Erweiterung der Analogeingänge erfordern

Gut zu wissen

Das Modul wird entweder über DIP-Schalter für Adresse und Baudrate oder über Software für Eingangsbereiche konfiguriert, was Flexibilität während der Inbetriebnahme bietet. Sein niedriger Stromverbrauch (max. 50 mA bei 24 V DC) minimiert die Belastung der Stromversorgung. Mit der 3-fachen Isolierung können Sie Sensoren mit unterschiedlichen Erdpotentialen ohne Risiko von Schäden oder Messfehlern anschließen.
