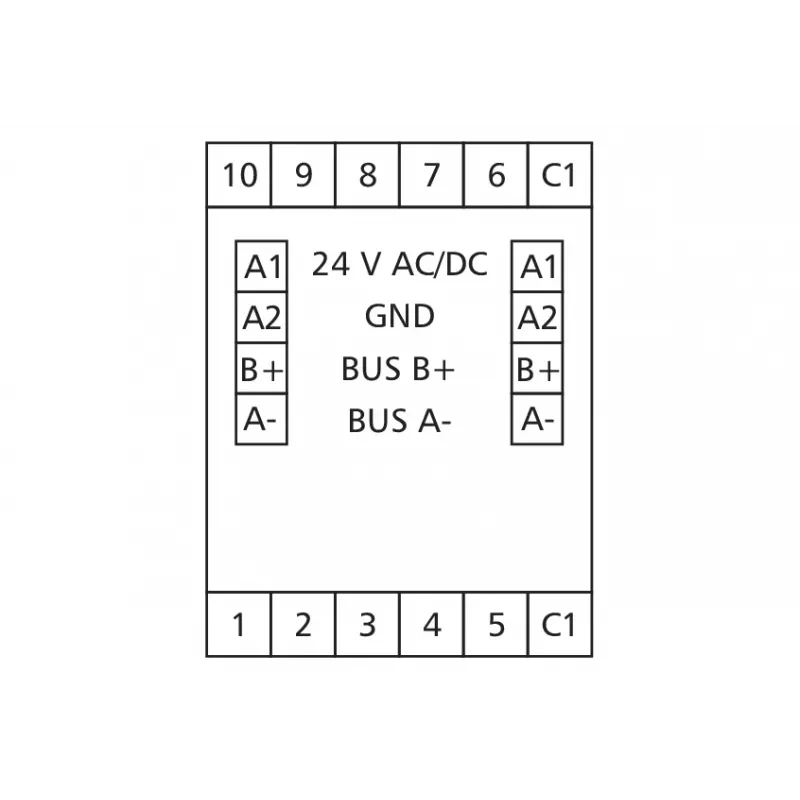

Metz 110831131970 MR-F-DI10 Modbus RTU Digitales Eingangsmodul

Automatisierungstechniker, die Alt-Sensoren in ein Modbus RTU-Netzwerk integrieren, können das Metz MR-F-DI10 verwenden, um 10 potentialfreie Kontakt- oder Spannungssignale über RS485 in Registerdaten umzuwandeln. Das Modul wird auf einer DIN-Schiene in einem Schaltschrank montiert und über DIP-Schalter konfiguriert.

Hauptspezifikationen

• 10 digitale Eingänge, potentialfreie Kontakte oder Spannungseingänge (10-30 V DC)
• Modbus RTU-Protokoll über RS485 (2-Draht)
• Stromversorgung: 10-30 V DC, max. 30 mA bei 24 V
• Baudraten: 9600 bis 115200 bps, Datenformate 8N1/8E1/8O1
• Modbus-Adressbereich 1-247 über DIP-Schalter
• Isolation: 500 V DC zwischen Eingängen/Bus und Versorgung/Bus
• Betriebstemperatur -25 °C bis +70 °C, IP20, Polycarbonat-Gehäuse
• LED-Anzeigen für Versorgung, Bus-Status und jeden Eingang

Warum dieses Produkt wählen

Dieses Modul bietet eine kompakte und zuverlässige Möglichkeit, diskrete Signale ohne zusätzliche Programmierung in ein Modbus RTU-Steuerungssystem einzubringen. Der breite Spannungseingangsbereich und die Isolation gewährleisten Kompatibilität mit industriellen Umgebungen.

Ideale Anwendungsfälle

• Anschluss von Endschaltern, Tastern oder Relaiskontakten an ein SPS- oder SCADA-System
• Überwachung von Statussignalen in der Gebäudeautomation oder Maschinensteuerung
• Nachrüstung bestehender Geräte mit Modbus-Kommunikation

Gut zu wissen

Die Konfiguration erfolgt über DIP-Schalter, sodass kein Software-Tool erforderlich ist. Das Modul ist für die DIN-Schienenmontage (EN 60715) ausgelegt.
