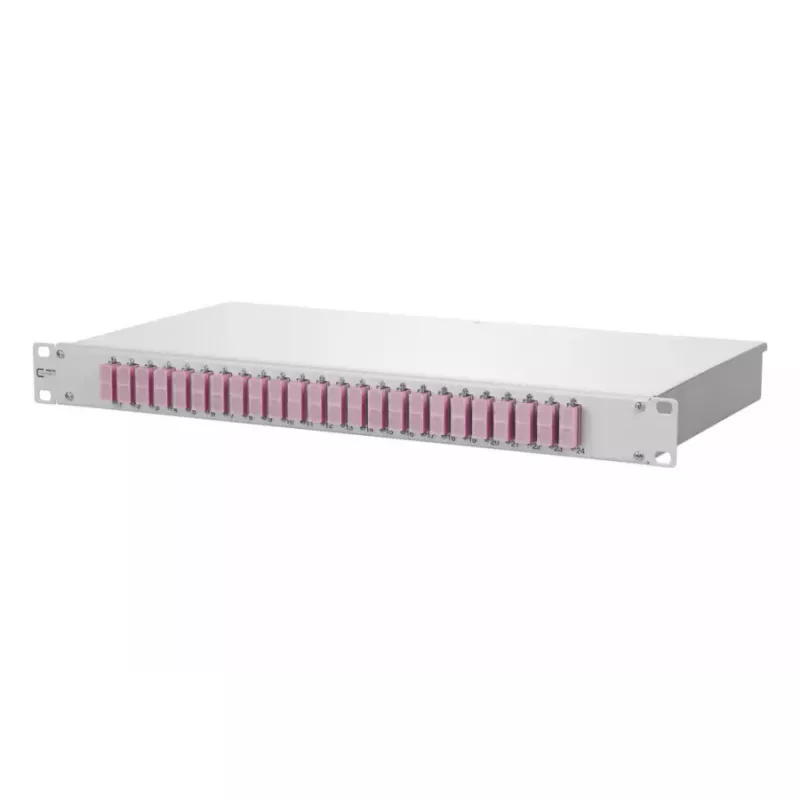

Patchpanel METZ CONNECT 150257BB24-E

Das METZ CONNECT 150257BB24-E ist ein 1U-Rack-einbaufähiges Patchpanel, das für SC-Steckverbinder entwickelt wurde und eine kompakte und zuverlässige Lösung für die strukturierte Verkabelung in Serverräumen und Kommunikationsschränken bietet. Das aus Aluminium und Stahl gefertigte Gerät nimmt standardmäßige 19-Zoll-Rackfläche ein und bietet klaren Frontzugang zu den SC-Ports bei einer geringen Tiefe, ideal für Installationen mit begrenztem Platz. Das Panel unterstützt eine ordentliche Faserabschluss- und Leitungsführung, trägt zur Aufrechterhaltung der Signalintegrität bei und vereinfacht Umzüge, Hinzufügungen und Änderungen.

Vorteile

Die Aluminium- und Stahlkonstruktion sorgt für mechanische Stabilität und Korrosionsbeständigkeit und hält gleichzeitig das Gewicht für eine einfache Rack-Installation niedrig. Die 1U-Höhe entspricht der standardmäßigen Rack-Montage und ermöglicht eine vorhersehbare Stapel- und Rackplanung. Die frontseitige SC-Steckverbinderanordnung verbessert die Zugänglichkeit für Patch- und Wartungsarbeiten, und die kompakte Tiefe reduziert den erforderlichen rückwärtigen Freiraum, wodurch das Panel sowohl für vollgroße Racks als auch für flache Gehäuse geeignet ist.

Geeignet für

• Glasfaser-Patch- und Querverbindungen in Rechenzentren und Telekommunikationsräumen
• Telekommunikationsverteiler und Verteilergestelle
• Netzwerkschränke mit begrenztem rückwärtigen Freiraum
• Gebäudeverteiler- und Campus-Backbone-Installationen

Wichtige Spezifikationen

• Formfaktor: 1U-Rack-Panel für 19-Zoll-Racks
• Steckverbindertyp: SC-Duplex-kompatible Frontblende
• Material: Aluminium- und Stahlgehäuse
• Breite: 482,6 mm (Standard 19 Zoll)
• Höhe: 44,5 mm (1U)
• Tiefe: 242,5 mm

Verwendung

Montieren Sie das Patchpanel in ein standardmäßiges 19-Zoll-Rack mit geeigneten Rackschrauben und Käfigmuttern. Führen Sie eingehende und ausgehende Glasfaserkabel durch die Kabelmanagement-Öffnungen und sichern Sie sie an den Zugentlastungspunkten gemäß Ihrer Installationspraxis. Schließen Sie die SC-Steckverbinder an den Frontblenden-Ports an oder koppeln Sie sie, wobei Sie sicherstellen, dass die Steckverbinder sauber und frei von Schmutz sind, bevor Sie sie einstecken. Beschriften Sie die Ports gemäß Ihrem Verkabelungsschema, um zukünftige Identifizierung und Wartung zu vereinfachen.

Empfehlungen

Führen Sie vor jeder Verbindung eine Steckverbinderreinigung durch und verwenden Sie einen ordnungsgemäßen Biegeradiusschutz für die Glasfaser. Führen Sie eine Dokumentation der Portbelegung und vermeiden Sie ein zu festes Anziehen der Montageteile. Kombinieren Sie bei Installationen mit hoher Dichte geeignetes Kabelmanagement-Zubehör, um einen klaren Zugang und einen ausreichenden Luftstrom im Rack zu gewährleisten.
