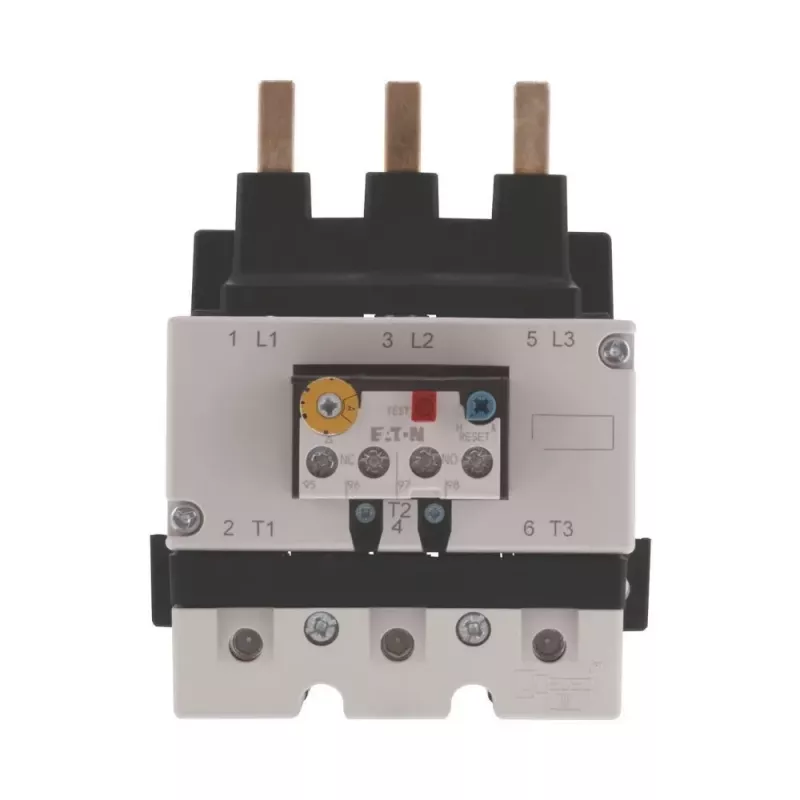

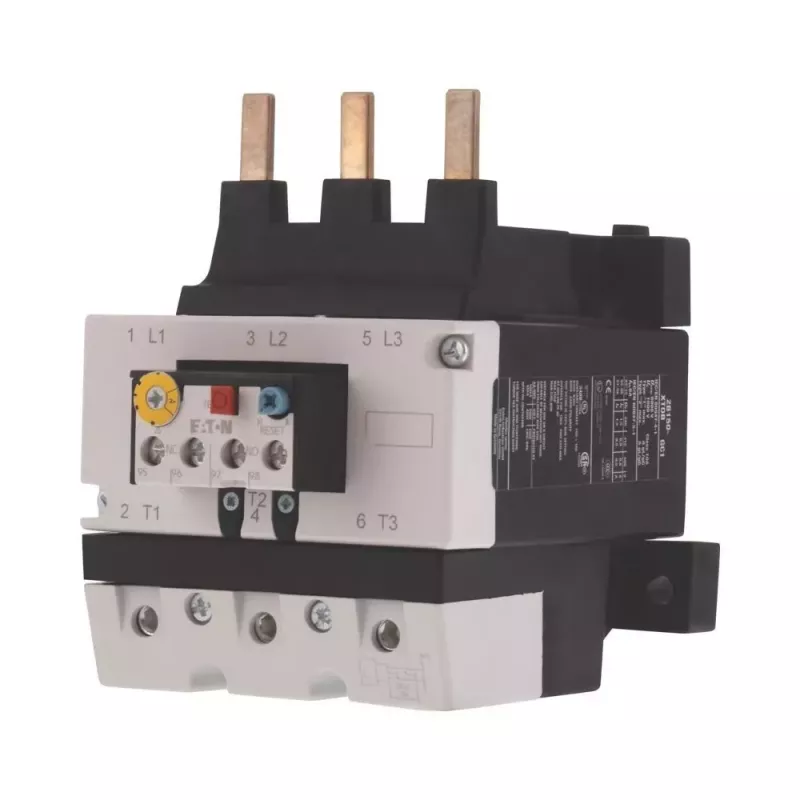

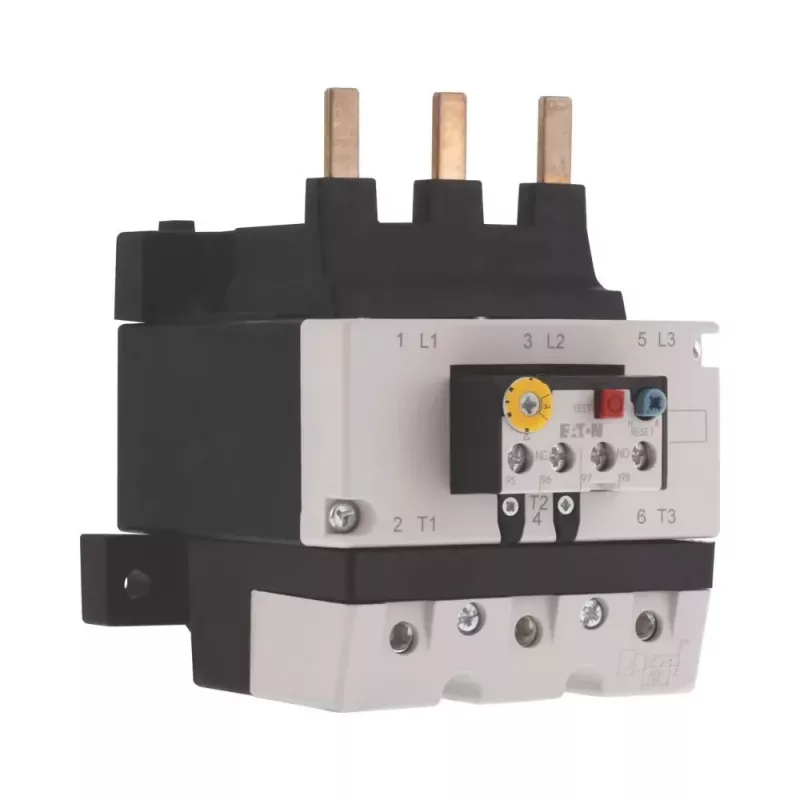

Eaton ZB150-70 Thermisches Überlastrelais, 70-150 A, 3-polig, Klasse 10A, Schwarz/Weiß 278463

Das Eaton ZB150-70 zeichnet sich durch seinen weiten Einstellbereich von 70–150 A und die wählbare manuelle/automatische Rückstellung aus, was es zu einer flexiblen Wahl für den Schutz von Motoren in anspruchsvollen industriellen Umgebungen macht. Sein Bimetall-Auslösemechanismus mit Phasenausfallempfindlichkeit gewährleistet zuverlässigen Betrieb auch bei unsymmetrischen Lastbedingungen.

Highlights

• Einstellbarer Strombereich von 70 A bis 150 A für präzisen Motorschutz
• 3-polige Ausführung mit 1 NO + 1 NC Hilfskontakten für die Steuerungsintegration
• Direkte Montage an Eaton DILM Schützen vereinfacht die Installation
• Wählbare manuelle oder automatische Rückstellung für operative Flexibilität
• Entspricht IEC/EN 60947-4-1, VDE 0660, UL 508 und CSA C22.2 No. 14

Im täglichen Einsatz

Das ZB150-70 ist für AC-Anwendungen bis 690 V ausgelegt und bietet zuverlässigen Überlastschutz in Motorsteuerzentren, Pumpen, Ventilatoren und Förderanlagen. Seine IP20-Schutzart und der weite Betriebstemperaturbereich von -25 °C bis 55 °C machen es für eine Vielzahl industrieller Umgebungen geeignet.

Technische Daten

• Stromeinstellbereich: 70 - 150 A
• Auslöseklasse: Klasse 10A
• Polzahl: 3
• Bemessungsbetriebsspannung: bis 690 V AC
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Betriebstemperatur: -25 bis 55 °C
• Lagertemperatur: -40 bis 80 °C
• Schutzart: IP20
• Phasenausfallempfindlichkeit: Ja
• Überlastauslöseprinzip: Bimetall
• Montage: Direkt am Schütz
• Hilfskontakte: 1 NO + 1 NC
• Rückstellungsart: Manuell/Automatisch wählbar
• Normen: IEC/EN 60947-4-1, VDE 0660, UL 508, CSA C22.2 No. 14

Abschließende Anmerkung

Mit seiner robusten Konstruktion und der Einhaltung wichtiger internationaler Normen ist das Eaton ZB150-70 eine zuverlässige Wahl für den Motorschutz in der industriellen Automatisierung.
