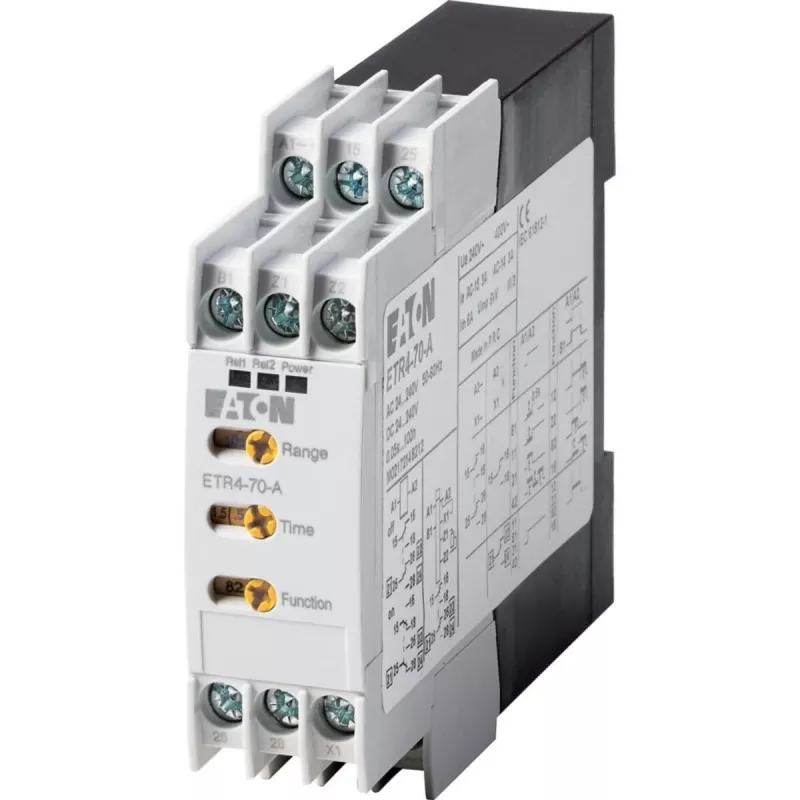

Eaton ETR4-70-A Multifunktions-Zeitrelais, 24-240 V AC/DC, 2 Wechsler, 0,05 s-100 h, DIN-Schiene

Schaltschrankbauer und industrielle Wartungsteams verlassen sich auf das Eaton ETR4-70-A Multifunktions-Zeitrelais, um Abläufe zu steuern, Anläufe zu verzögern oder Impulse in Automatisierungsschränken auszugeben. Dieses kompakte DIN-Schienenmodul bietet zehn wählbare Zeitfunktionen und sieben Zeitbereiche von 0,05 Sekunden bis 100 Stunden und ist damit eine vielseitige Lösung für Förderbandsteuerungen, Beleuchtungssysteme, Pumpenwechsel und Maschinenverriegelungen.

Wichtige technische Daten

• Versorgungsspannung: 24-240 V AC/DC (Weitbereich, Mehrspannung)
• Zeitfunktionen: 10 wählbar (Einschaltverzögerung, Ausschaltverzögerung, Blinken, Impulsgeber, Stern-Dreieck und mehr)
• Zeitbereiche: 7 Bereiche von 0,05 s bis 100 h
• Ausgangskontakte: 2 Wechsler (CO), bemessen 5 A bei 250 V AC ohmsche Last
• Montage: DIN-Schiene (35 mm), Breite 22,5 mm (1 Modul)
• Anschluss: Schraubklemmen
• Anzeigen: LED für Spannung und Relaisstatus
• Betriebstemperatur: -25 bis +60 °C
• Schutzart: IP20 Klemmen, IP40 Gehäuse
• Zulassungen: CE, UL, CSA, GL, CCC, EAC, RCM

Warum dieses Produkt wählen

Der ETR4-70-A vereinfacht die Lagerhaltung, da er sowohl AC- als auch DC-Steuerspannungen von 24 bis 240 V akzeptiert und so mehrere Relaisversionen überflüssig macht. Seine 10 Zeitfunktionen und sieben wählbaren Bereiche decken nahezu alle industriellen Zeitsteuerungsanforderungen ab, während die zwei Wechsler eine getrennte Schaltung für Steuer- und Lastkreise ermöglichen. Das schlanke 22,5-mm-Gehäuse spart wertvollen Platz auf der Hutschiene, und die klare LED-Anzeige beschleunigt Inbetriebnahme und Fehlersuche.

Ideale Anwendungsfälle

• Verzögerter Start oder Stopp von Motoren, Lüftern und Pumpen
• Blink- oder Impulssignale für Warnleuchten und Summer
• Stern-Dreieck-Anlaufzeitsteuerung in Motorsteuerzentralen
• Sequenzielle Schaltung in Förder- und Verpackungslinien
• Zeitbasierte Umschaltung redundanter Geräte

Gut zu wissen

Die Zeitgenauigkeit beträgt ±0,5 % Wiederholbarkeit und ±5 % Einstelltoleranz, mit einer Rückstellzeit unter 100 ms. Das Relais ist für raue Industrieumgebungen geeignet und trägt maritime (GL) und internationale Zulassungen. Für einen zuverlässigen Betrieb stellen Sie sicher, dass die Last die Kontaktbemessung nicht überschreitet und beachten Sie die ordnungsgemäße Verdrahtung für gemischte AC/DC-Versorgungen.
