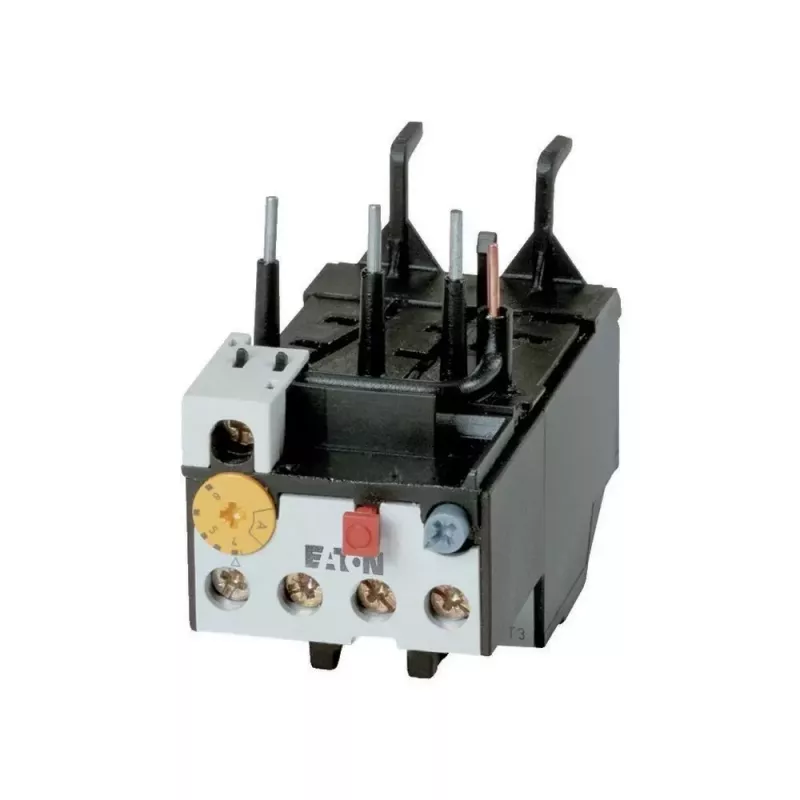

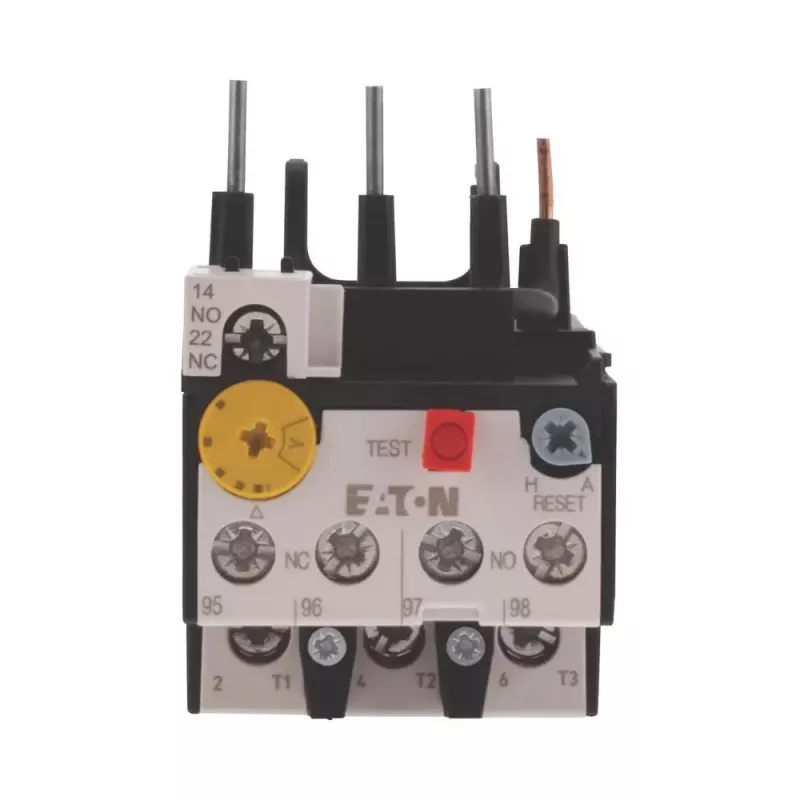

Eaton ZB32-6 Thermisch-Überlastrelais, 4-6 A, 3-polig, Klasse 10A, Schraubklemmen, 1 NO + 1 NC

Das Eaton ZB32-6 Thermisch-Überlastrelais bietet zuverlässigen Motorschutz für eine Vielzahl industrieller Anwendungen. Entwickelt für die direkte Montage auf Eaton DILM-Schützen oder den eigenständigen Einsatz, bietet es eine präzise Stromeinstellung von 4 bis 6 A und eine Auslöseklasse 10A, die eine schnelle Reaktion auf Überlasten gewährleistet und gleichzeitig Fehlauslösungen minimiert.

Highlights

• Stromeinstellbereich: 4–6 A
• Auslöseklasse: Klasse 10A
• 3-poliger Schutz mit Phasenausfallerkennung
• 1 NO + 1 NC Hilfskontakte
• Schraubklemmen für sichere Verdrahtung
• Manueller oder automatischer Reset
• Zertifiziert nach IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1-14, CE

Im täglichen Einsatz

Dieses Relais ist ideal zum Schutz von Drehstrommotoren in Förderanlagen, Pumpen, Ventilatoren und Kompressoren. Sein kompaktes Design passt problemlos in Schaltschränke, während die klare Stromskala die Einstellung vereinfacht. Die manuelle Reset-Funktion ermöglicht einen sicheren Neustart nach einer Auslösung, und der automatische Reset ist für Fernüberwachungsanwendungen verfügbar.

Technische Daten im Überblick

• Produkttyp: Thermisch-Überlastrelais
• Polzahl: 3
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Hilfskontakte: 1 NO + 1 NC
• Klemmentyp: Schraubklemmen
• Leiterquerschnitt Hauptstromkreis: 0,75 – 4 mm² (massiv/feindrähtig)
• Leiterquerschnitt Hilfsstromkreis: 0,75 – 2,5 mm² (massiv/feindrähtig)
• Montage: Direktmontage auf Schütz / eigenständig
• Kompatible Schütze: Eaton DILM7, DILM9, DILM12, DILM15, DILM17, DILM25, DILM32, DILM38
• Reset-Funktion: Manuell / automatisch
• Phasenausfallerkennung: Ja
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Zertifizierungen: IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1-14, CE

Abschließende Bemerkung

Dieses Eaton ZB32-6 Relais vereint robuste Konstruktion mit präzisem Schutz und ist damit eine zuverlässige Wahl für Motorsteuerungssysteme. Seine breite Kompatibilität und die Einhaltung internationaler Normen gewährleisten eine nahtlose Integration in neue oder bestehende Anlagen.
