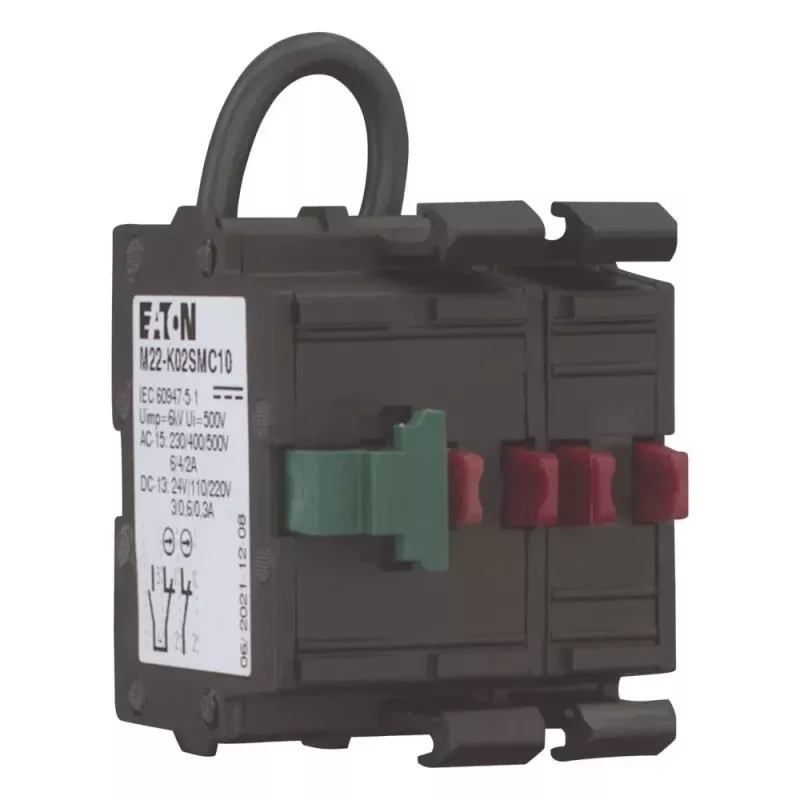

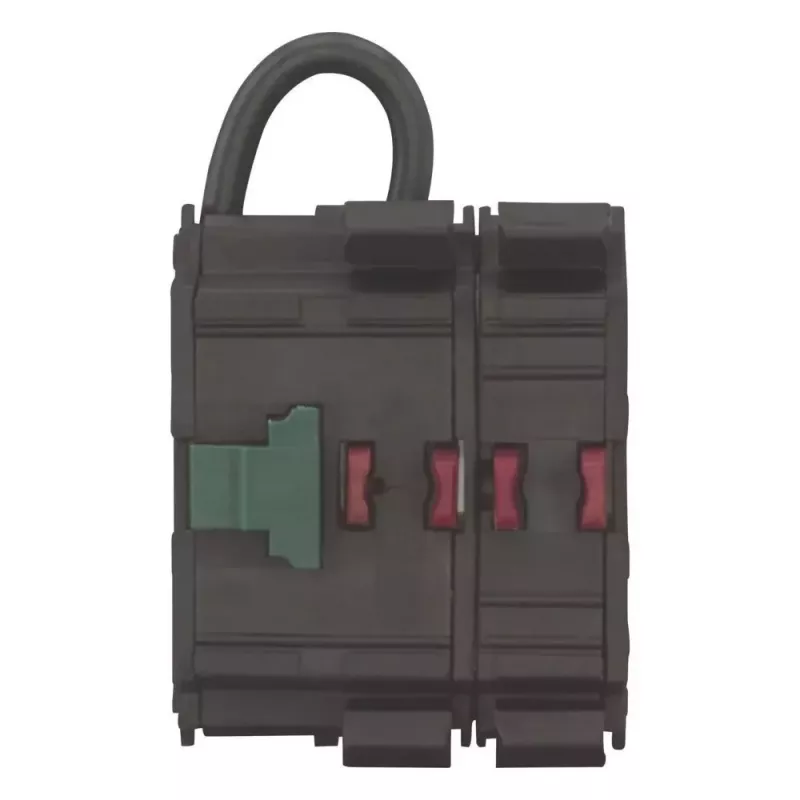

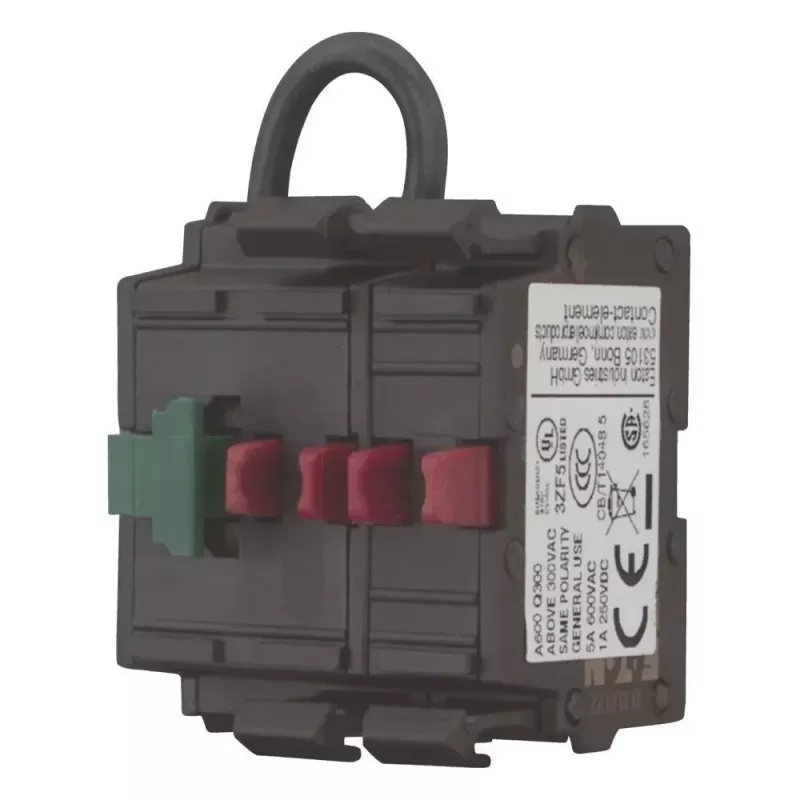

Eaton M22-K02SMC10 Leistungsrelais, 2 NC, Frontmontage, Schraubklemmen, Schwarz 121474

Das Eaton M22-K02SMC10 ist ein Leistungsrelais der M22-Serie mit 2 Öffnerkontakten und einem Bemessungsbetriebsstrom von 6 A bei AC-15 (230 V). Die Frontmontage und die Schraubklemmen ermöglichen eine einfache Integration in Steuerkreise.

Vorteile

Mit einer mechanischen Lebensdauer von 10 Millionen Schaltspielen und einer elektrischen Lebensdauer von 5 Millionen Schaltspielen bietet dieses Relais langfristige Zuverlässigkeit in Schaltanwendungen. Das schwarze Gehäuse ist für die Verwendung mit Eaton M22 Frontmontage-Zubehör ausgelegt.

Geeignet für

• Industrielle Schaltschränke und Automatisierungssysteme
• Schalten von AC- und DC-Lasten bis zu den Bemessungsströmen
• Anwendungen, die 2 Öffnerkontakte mit Frontmontage erfordern

Wichtige Spezifikationen

• Kontaktbestückung: 2 NC
• Bemessungsbetriebsstrom (AC-15, 230 V): 6 A
• Bemessungsbetriebsstrom (DC-13, 24 V): 3 A
• Bemessungsisolationsspannung: 500 V AC
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Schutzart (Klemmen): IP20
• Betriebstemperaturbereich: -25 bis +70 °C
• Lagertemperaturbereich: -40 bis +80 °C
• Elektrische Lebensdauer: 5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele
• Leiterquerschnitt (eindrähtig): 0,5 - 2,5 mm²
• Leiterquerschnitt (feindrähtig mit Aderendhülse): 0,5 - 2,5 mm²
• Kurzschlussschutzeinrichtung: 10 A gG/gL Sicherung
• Verschmutzungsgrad: 3

Empfehlungen

Für zuverlässiges Schalten in industriellen Umgebungen kombinieren Sie dieses Relais mit Eaton M22 Kontaktblöcken und Gehäusen. Stellen Sie eine ordnungsgemäße Verdrahtung gemäß den angegebenen Querschnitten sicher und verwenden Sie eine geeignete Sicherung für den Kurzschlussschutz.
