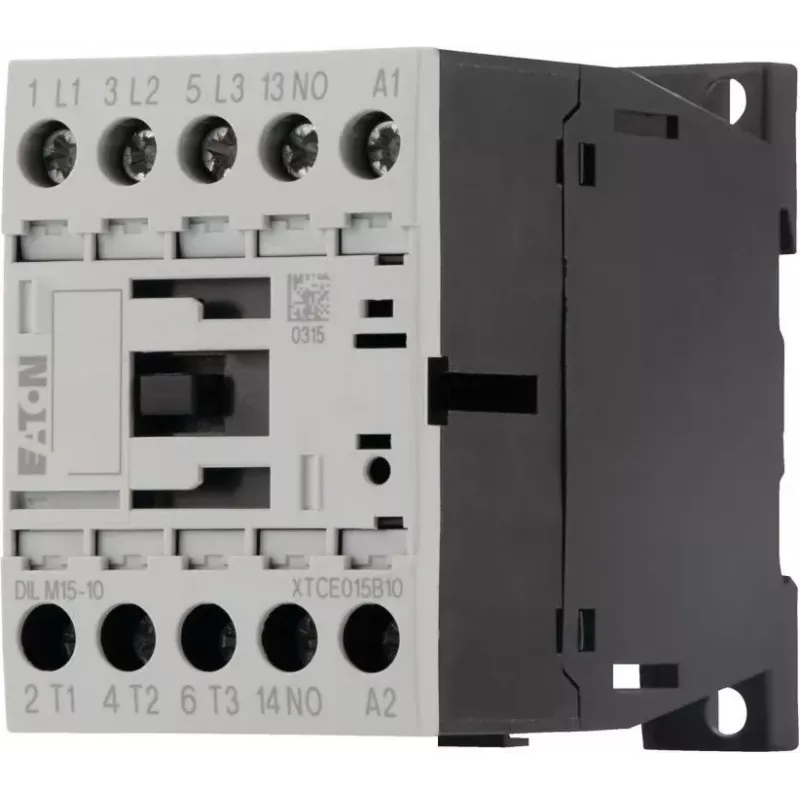

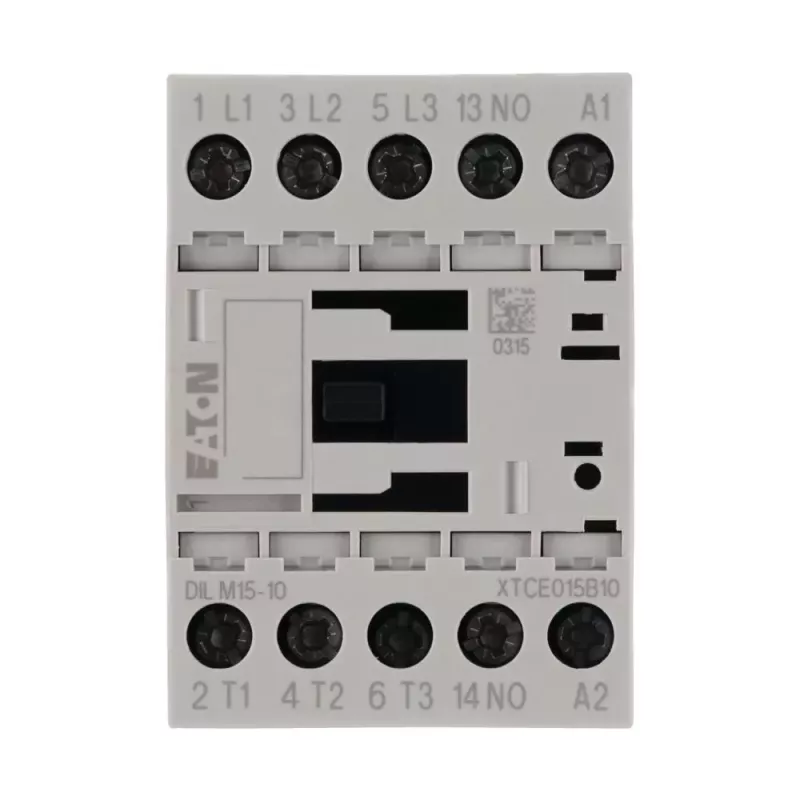

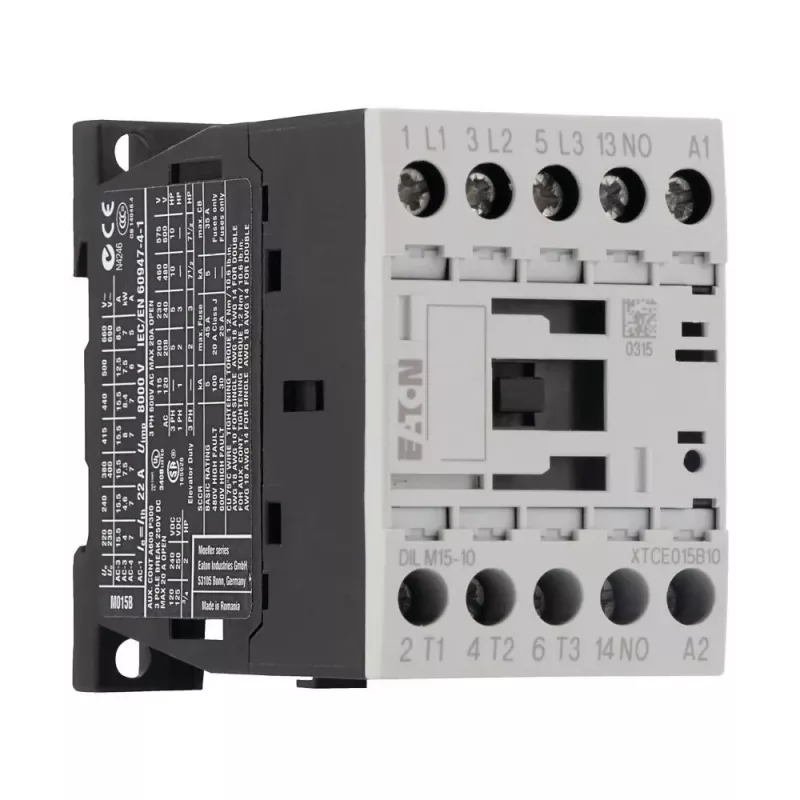

Eaton DILM15-10 24 V DC Leistungsschütz, 3-polig, 15 A, 7,5 kW, 1 NO Hilfskontakt

Mit einem Bemessungsbetriebsstrom von 15 A bei AC-3 (400 V) und einer Schaltleistung von 7,5 kW ist das Eaton DILM15-10 Leistungsschütz eine robuste Lösung für Motorsteuerung und industrielle Schaltanwendungen. Seine 24-V-DC-Spule gewährleistet einen zuverlässigen Betrieb in Steuerstromkreisen, während die kompakte DILM15-Baugröße problemlos in Standard-Schaltschränke passt.

Überblick

Das Eaton DILM15-10 ist ein 3-poliges Leistungsschütz für anspruchsvolle AC-3-Betriebsarten. Es verfügt über einen Schließer-Hilfskontakt für Statusrückmeldung oder Verriegelung. Mit Schraubklemmen und Montage auf DIN-Schiene oder per Schraubbefestigung ist die Installation unkompliziert. Das Schütz erfüllt die Normen IEC/EN 60947, VDE 0660, UL und CSA und gewährleistet so weltweite Konformität.

Was hervorsticht

• Hohe elektrische Lebensdauer: 1,5 Millionen Schaltspiele bei AC-3
• Weiter Betriebstemperaturbereich von -25 °C bis +60 °C
• Bemessungsisolationsspannung von 690 V für vielseitige Anwendungen
• IP20-Schutzart für sicheren Betrieb in Schaltschränken
• Kompaktes Design spart Platz im Schaltschrank

Technische Details

• Polzahl: 3
• Hilfskontakte: 1 Schließer
• Spulenspannung: 24 V DC
• Bemessungsbetriebsstrom (AC-3, 400 V): 15 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom (AC-1, 690 V): 22 A
• Montage: DIN-Schiene, Schraubbefestigung
• Schutzart: IP20
• Betriebstemperatur: -25 bis +60 °C
• Elektrische Lebensdauer (AC-3): 1,5 x 10^6 Schaltspiele
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele
• Anschlussart: Schraubklemmen
• Normen: IEC/EN 60947, VDE 0660, UL, CSA

Unser Fazit

Das Eaton DILM15-10 vereint bewährte Leistung mit kompakten Abmessungen. Seine 24-V-DC-Spule und die robuste Konstruktion machen es zu einer ausgezeichneten Wahl für Motorstarter, HLK-Systeme und industrielle Automatisierung. Mit hoher mechanischer und elektrischer Lebensdauer gewährleistet es langfristige Zuverlässigkeit in anspruchsvollen Umgebungen.
