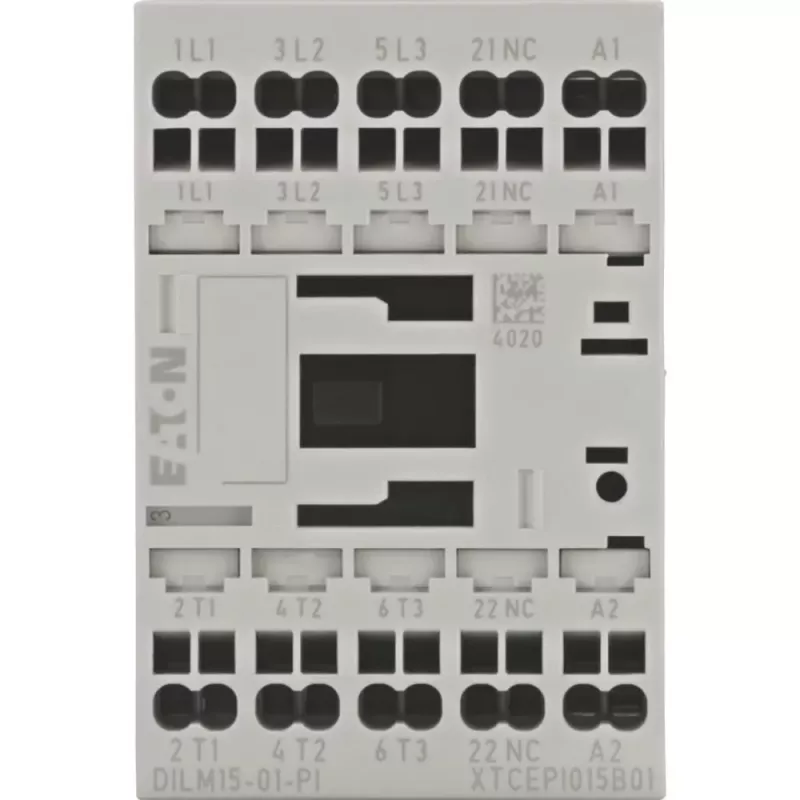

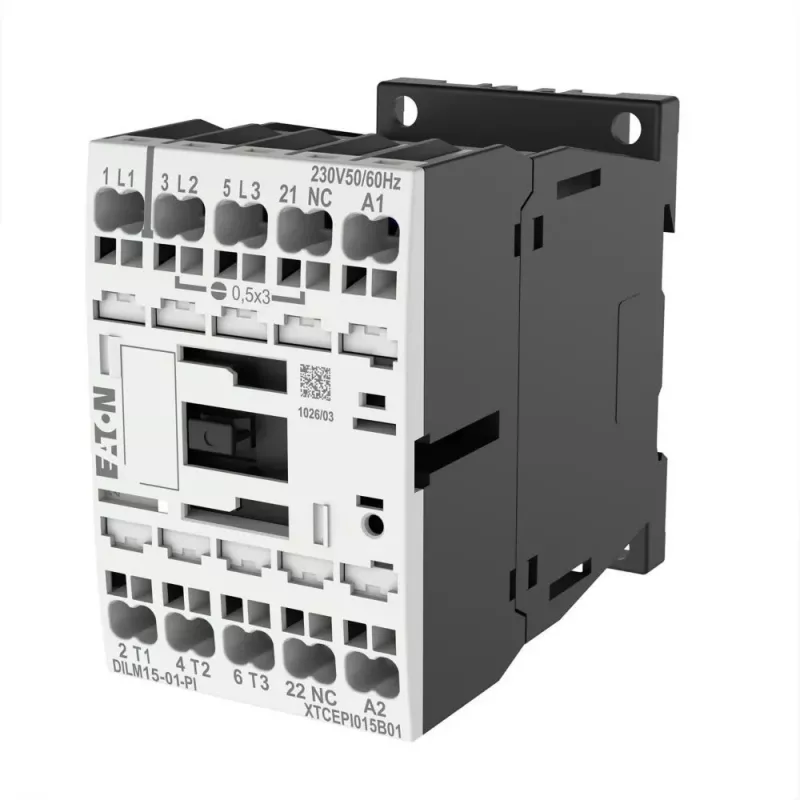

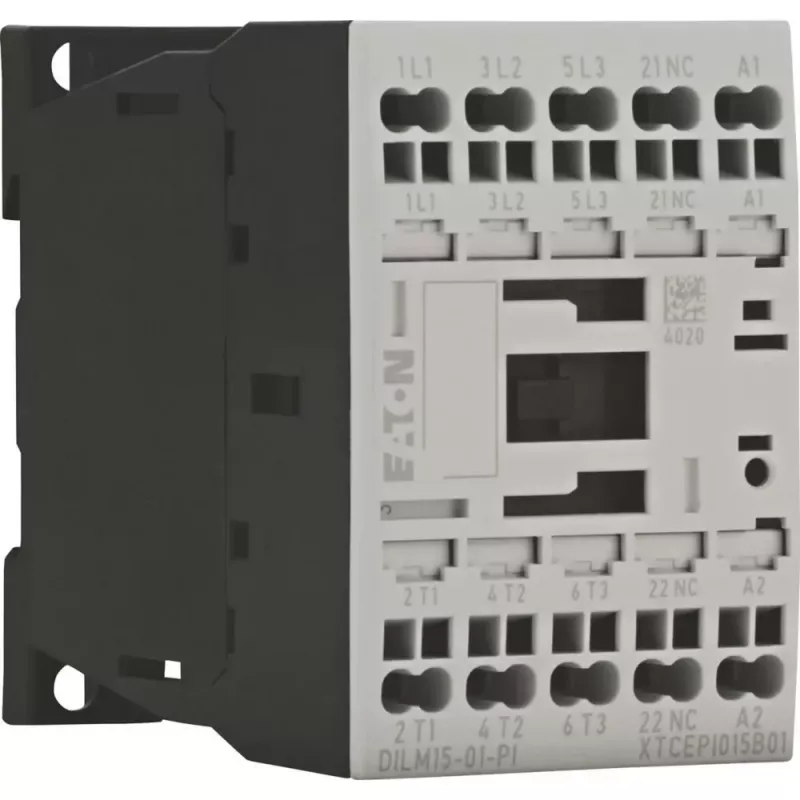

EATON DILM15-01(230V50HZ,240V60HZ)-PI Leistungsschütz 199254

Industrieelektriker und Schaltschrankbauer verwenden den EATON DILM15-01(230V50HZ,240V60HZ)-PI Leistungsschütz zum Schalten von Drehstrommotoren bis 7,5 kW bei 400 V in Schaltschränken und Maschineninstallationen. Die Spule ist für 230 V bei 50 Hz oder 240 V bei 60 Hz ausgelegt, und das Gerät wird auf DIN-Schiene oder mit Schrauben montiert.

Wichtige Spezifikationen

• Bemessungsbetriebsstrom AC-3 (400 V): 15 A
• Bemessungsbetriebsstrom AC-1 (400 V): 32 A
• Bemessungsbetriebsleistung AC-3 (400 V): 7,5 kW
• Spulenspannung: 230 V AC 50 Hz / 240 V AC 60 Hz
• Polzahl: 3
• Integrierte Hilfskontakte: 1 NO + 1 NC
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Elektrische Lebensdauer (AC-3, 400 V, 7,5 kW): 1,5 Millionen Schaltspiele
• Betriebstemperatur: -25 °C bis +60 °C
• Montage: DIN-Schiene oder Schraubbefestigung
• Anschlüsse: Schraubklemmen

Warum dieses Produkt wählen

Der DILM15-01 kombiniert eine kompakte Bauform mit hoher Schaltleistung und langer mechanischer Lebensdauer. Die integrierten Hilfskontakte vereinfachen die Steuerstromkreisverdrahtung, und die Zweifrequenz-Spulenauslegung deckt sowohl 50-Hz- als auch 60-Hz-Netze ohne Derating ab.

Ideale Anwendungsfälle

• Motorstart und -stopp in Industriemaschinen
• Schalten von Heizungs- und Beleuchtungslasten
• Installationen in Schalttafeln und Verteilern

Gut zu wissen

Dieses Schütz ist Teil der Eaton Moeller-Serie und passt auf Standard-35-mm-DIN-Schienen. Schraubklemmen nehmen starre oder flexible Leiter auf. Das Gerät ist für den Einsatz bei Umgebungstemperaturen von -25 °C bis +60 °C ausgelegt.
