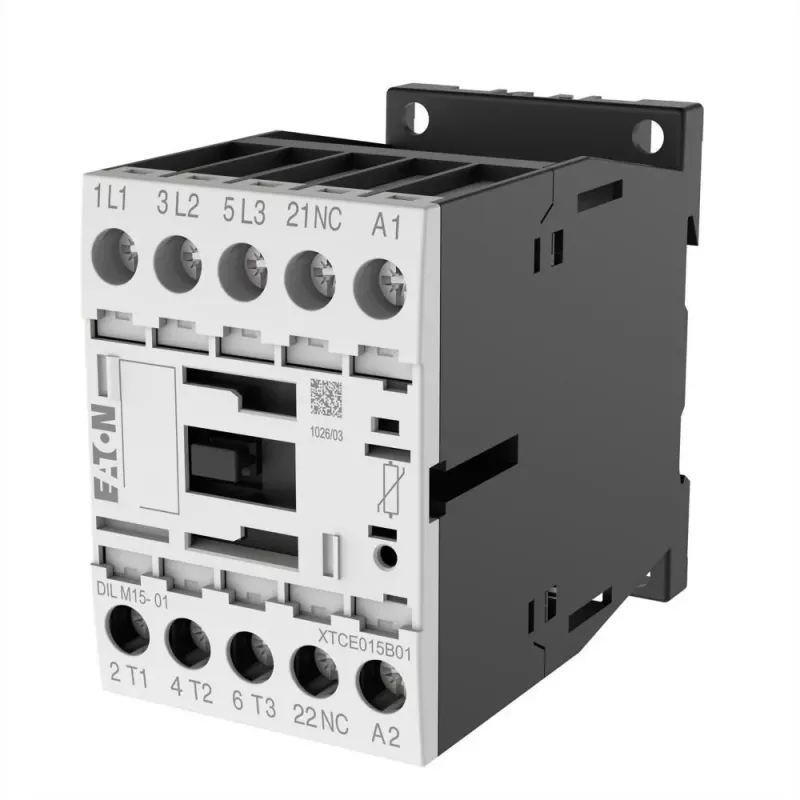

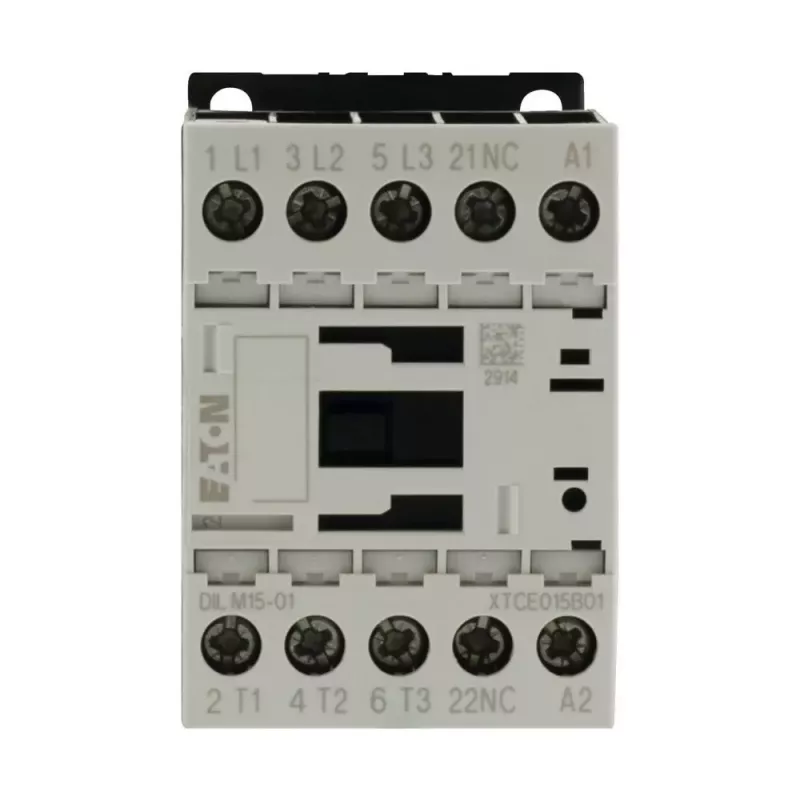

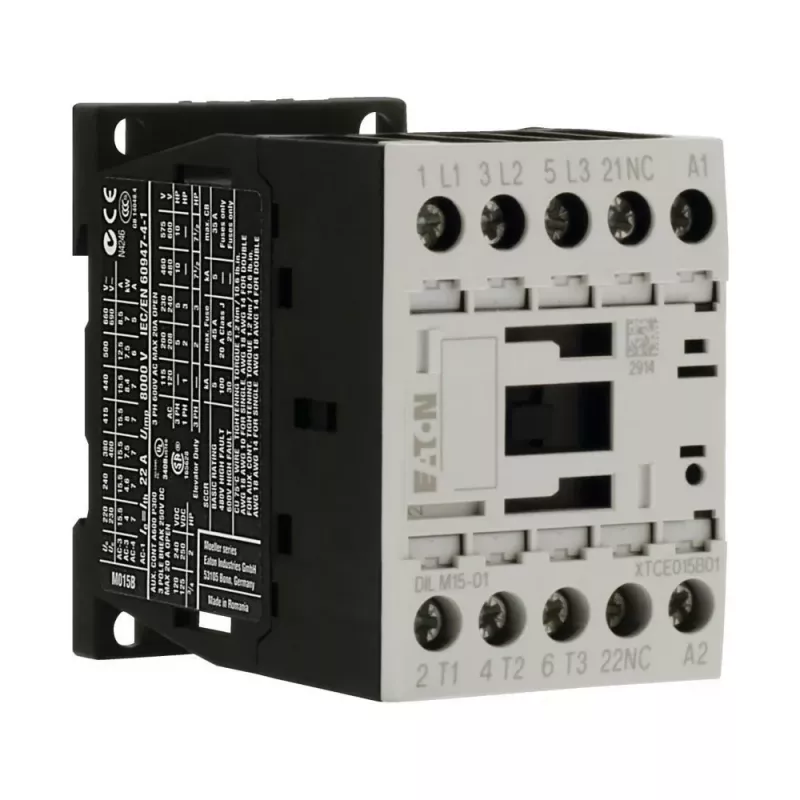

Eaton DILM15-01 Schütz, 3-polig, 15 A, 230 V AC Spule, 1 NC Hilfskontakt 290093

Die industrielle Motorsteuerung erfordert zuverlässiges Schalten von Drehstromlasten bis 7,5 kW bei 400 V. Das Eaton DILM15-01 Schütz bewältigt dies mit einer 15 A AC-3 Bemessung, einer 230 V 50 Hz / 240 V 60 Hz Spule und einem kompakten Design für DIN-Schienen- oder Schraubmontage.

Für wen ist es geeignet

Schaltschrankbauer und Instandhaltungsingenieure, die ein zuverlässiges, normkonformes Schütz für Motorstart-, Heizungs- und Beleuchtungskreise in industriellen Steuerungsschaltern benötigen.

Hauptmerkmale

• 3 Hauptpole mit einem Bemessungsbetriebsstrom von 15 A (AC-3, 400 V)
• 1 Öffner (NC) Hilfskontakt für Steuerung und Signalisierung
• Spulenspannung: 230 V AC bei 50 Hz, 240 V AC bei 60 Hz
• Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 6 kV
• DIN-Schienen- oder Schraubmontage, IP20 Schutz, Schraubklemmen

Spezifikationen

• Bemessungsbetriebsstrom (AC-3, 400 V): 15 A
• Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
• Anzahl der Hauptpole: 3
• Hilfskontakte: 1 NC
• Spulenspannung (AC 50 Hz): 230 V
• Spulenspannung (AC 60 Hz): 240 V
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montageart: DIN-Schiene / Schraubmontage
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +60 °C
• Elektrische Lebensdauer (AC-3): 1,5 x 10⁶ Schaltspiele
• Mechanische Lebensdauer: 10 x 10⁶ Schaltspiele
• Klemmenart: Schraubklemmen
• Normkonformität: IEC/EN 60947

Tipps

Überprüfen Sie vor der Installation, ob Spulenspannung und Frequenz mit der Steuerversorgung übereinstimmen. Wählen Sie für Motorlasten das Schütz basierend auf der AC-3 Gebrauchskategorie, um eine lange elektrische Lebensdauer zu gewährleisten.
