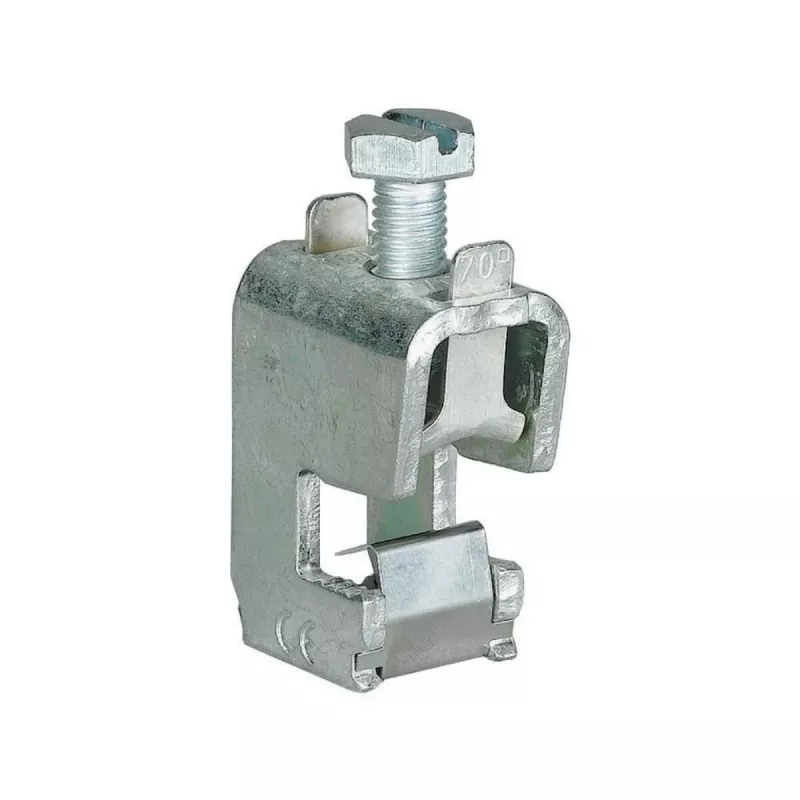

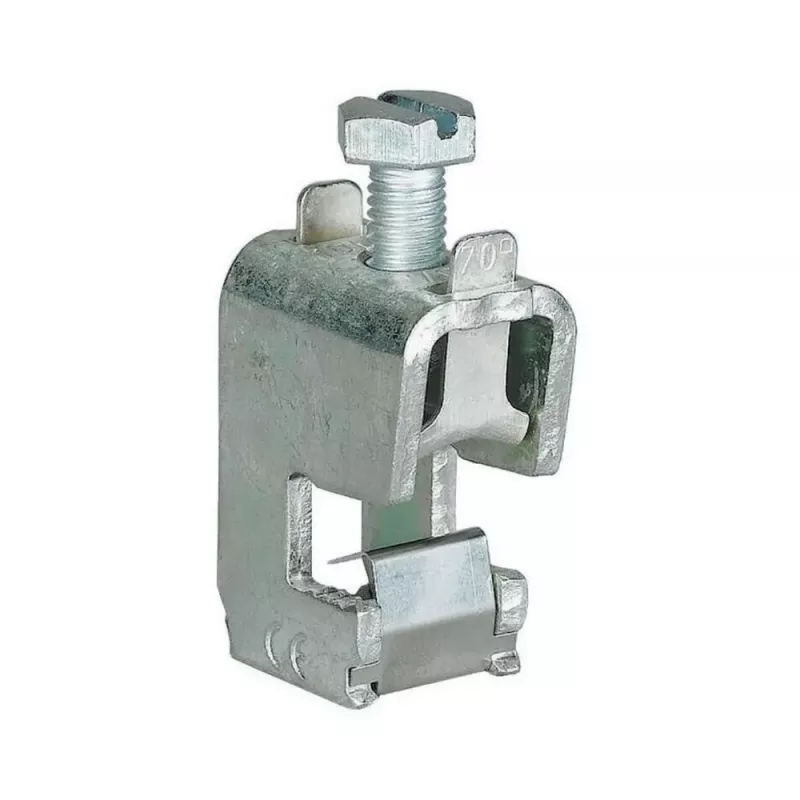

Eaton AKU70/10 Hauptleitungs-Abzweigklemme 16-70 mm², 10 Abzweiganschlüsse, Grau 107193

Die Eaton AKU70/10 ist eine Hauptleitungs-Abzweigklemme, die für die Hochstromverteilung in Schaltschränken und Verteilerkästen entwickelt wurde. Im Gegensatz zu Standard-Reihenklemmen kombiniert sie einen einzelnen Hauptleiteranschluss für 16–70 mm² mit zehn Abzweiganschlüssen für 1,5–10 mm², was eine kompakte und effiziente Stromverteilung ohne zusätzliche Stromschienen ermöglicht.

Highlights

• Hauptleiterquerschnitt: 16–70 mm² (massiv/feindrähtig)
• Abzweigleiterquerschnitt: 1,5–10 mm² (massiv/feindrähtig)
• 10 Abzweiganschlüsse, 1 Hauptanschluss
• Schraubanschluss für sichere, wartungsfreie Verdrahtung
• Montage auf DIN-Schiene TS35 oder direkt über Schrauben
• Bemessungsstrom bis 160 A, Bemessungsspannung bis 1000 V AC/DC
• Isolierstoff: Polyamid (PA), grau

Im täglichen Einsatz

Installieren Sie die Klemme auf einer Standard-DIN-Schiene (35 mm) oder schrauben Sie sie direkt in das Gehäuse. Schließen Sie den Hauptversorgungsleiter (16–70 mm²) an den einzelnen Hauptanschluss an und verteilen Sie dann auf bis zu zehn Abzweigstromkreise mit Leitern von 1,5 bis 10 mm². Die Schraubanschlüsse bieten zuverlässige Klemmkraft, und das Polyamidgehäuse gewährleistet elektrische Isolierung und mechanische Stabilität. Die Klemme arbeitet in einem Temperaturbereich von -25 °C bis +70 °C und ist für Umgebungen mit Verschmutzungsgrad 3 geeignet.

Technische Daten

• Produkttyp: Hauptleitungs-Abzweigklemme
• Hauptleiterquerschnitt: 16–70 mm²
• Abzweigleiterquerschnitt: 1,5–10 mm²
• Anzahl der Hauptanschlüsse: 1
• Anzahl der Abzweiganschlüsse: 10
• Anschlussart: Schraubanschluss
• Montageart: DIN-Schiene (TS35) / Schraubmontage
• Bemessungsstrom (max.): 160 A
• Bemessungsspannung (max.): 1000 V AC/DC
• Isolierstoff: Polyamid (PA)
• Leitermaterial: Kupfer / Messing (verzinnt)
• Farbe: Grau
• Schutzart: IP20
• Verschmutzungsgrad: 3
• Betriebstemperatur: -25 °C bis +70 °C
• Klemmentyp: Einpolig
• Anwendung: Verteilerkästen, Schaltschränke

Abschließende Anmerkung

Für eine zuverlässige Stromverteilung in industriellen und Gebäudeinstallationen bietet die Eaton AKU70/10 eine kompakte Hochstromlösung mit bewährter Schraubanschlusstechnik.
