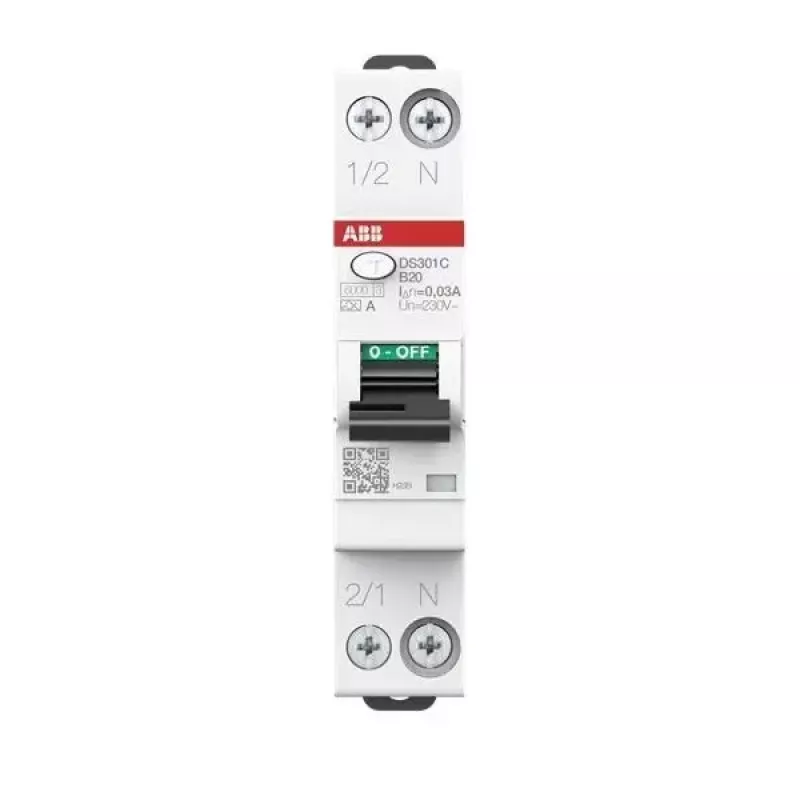

ABB DS301CA-B20/0.03 RCBO, 1P+N, 20 A, 30 mA, Typ A, B-Charakteristik, 6 kA 2CSR255163R1205

Elektriker und Schaltschrankbauer installieren den ABB DS301CA-B20/0.03 RCBO in Wohn- und Gewerbeverteilern, um Stromkreise gegen Überlast, Kurzschluss und Fehlerstrom zu schützen. Dieses 1P+N-Gerät kombiniert einen MCB und einen RCD in einem zwei Module breiten Gehäuse und spart Platz auf der DIN-Schiene.

Wichtige Spezifikationen

• Bemessungsstrom: 20 A
• Bemessungsfehlerstrom: 30 mA
• Auslösecharakteristik: B
• Bemessungskurzschlussausschaltvermögen: 6 kA
• Fehlerstromtyp: A (AC und pulsierender DC)
• Bemessungsspannung: 230 V AC
• Frequenz: 50/60 Hz
• Polzahl: 1P+N
• Anzahl Module: 2
• Montage: DIN-Schiene
• Klemmentyp: Schraubklemmen
• Klemmkapazität: 25 mm² starr, 16 mm² flexibel
• Anzugsdrehmoment: 2,8 N·m
• Elektrische Lebensdauer: 10.000 Zyklen
• Mechanische Lebensdauer: 20.000 Zyklen
• Schutzart: IP20

Warum dieses Produkt wählen

Der DS301CA-B20/0.03 bietet zuverlässigen Schutz für Personen und Geräte. Seine Fehlerstromerkennung vom Typ A deckt sowohl AC- als auch pulsierende DC-Fehler ab und eignet sich daher für Stromkreise mit elektronischen Lasten. Die B-Charakteristik gewährleistet schnelles Auslösen bei Kurzschlüssen und vermeidet Fehlauslösungen durch Einschaltströme.

Ideale Anwendungsfälle

• Schutz von Steckdosenstromkreisen in Wohnungen und Büros
• Stromkreise für Waschmaschinen, Geschirrspüler und andere Geräte mit elektronischen Steuerungen
• Verteiler, bei denen Platz begrenzt ist und kombinierter Schutz benötigt wird

Gut zu wissen

Das Gerät entspricht IEC/EN 61009-1 und IEC/EN 61009-2-1. Es ist für die Montage auf DIN-Schienen ausgelegt und hat eine Bemessungsspannung von 230 V AC. Die Schraubklemmen akzeptieren Leiter bis 25 mm² starr oder 16 mm² flexibel, mit einem empfohlenen Anzugsdrehmoment von 2,8 N·m.
