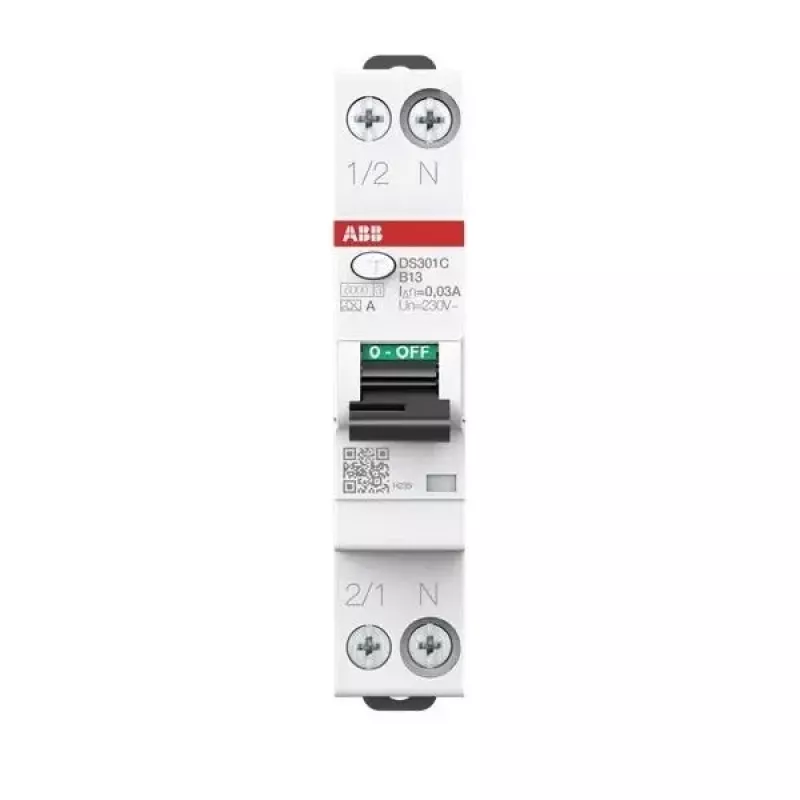

ABB DS301CA-B13/0.03 RCBO 1P+N 13A B-Charakteristik 30mA 6kA Typ A 2CSR255163R1135

Der ABB DS301CA-B13/0.03 vereint Fehlerstromschutz und Überstromschutz in einem einzigen 1P+N-Modul und ist damit eine platzsparende Wahl für Verteiler, bei denen jeder DIN-Hutschienenplatz zählt. Seine Auslösecharakteristik B und der Bemessungsfehlerstrom von 30 mA sind auf Stromkreise mit moderaten Einschaltströmen zugeschnitten, die einen Personenschutz gegen Erdschluss erfordern.

Highlights

• 1P+N RCBO mit 13 A Bemessungsstrom und B-Auslösecharakteristik
• 30 mA Bemessungsfehlerstrom, Typ A (AC und pulsierender DC)
• 6 kA Kurzschlussausschaltvermögen
• DIN-Hutschienenmontage mit Schraubklemmen

Im täglichen Einsatz

Dieser RCBO reagiert sowohl auf Überlast als auch auf Erdschluss und reduziert so die Notwendigkeit separater MCB- und RCD-Geräte. Die Fehlerstromerkennung vom Typ A deckt Standard-AC-Fehler und pulsierende DC-Komponenten ab, was für Stromkreise mit elektronischen Lasten relevant ist. Mit einer Bemessungsspannung von 230 V AC und 50/60 Hz Betrieb passt er in Standard-Einphaseninstallationen.

Vollständige Spezifikationen

• Bemessungsstrom (In): 13 A
• Auslösecharakteristik: B
• Bemessungsfehlerstrom (IΔn): 30 mA
• Bemessungskurzschlussausschaltvermögen (Icn): 6 kA
• Bemessungsspannung (Ue): 230 V AC
• Bemessungsfrequenz: 50/60 Hz
• Art des Fehlerstroms: Typ A
• Polzahl: 1P+N
• Montageart: DIN-Hutschiene
• Klemmenart: Schraubklemmen
• Schutzart: IP20
• Norm: IEC/EN 61009-1
• Betriebstemperaturbereich: -25 bis +55 °C
• Elektrische Lebensdauer: 10000 Zyklen
• Mechanische Lebensdauer: 20000 Zyklen
• Energiebegrenzungsklasse: 3
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV

Abschließende Anmerkung

Die DS301CA-Serie ist für zuverlässigen Schutz in Wohn- und Gewerbeinstallationen konzipiert, mit einer kompakten Bauform, die die Installation vereinfacht.
