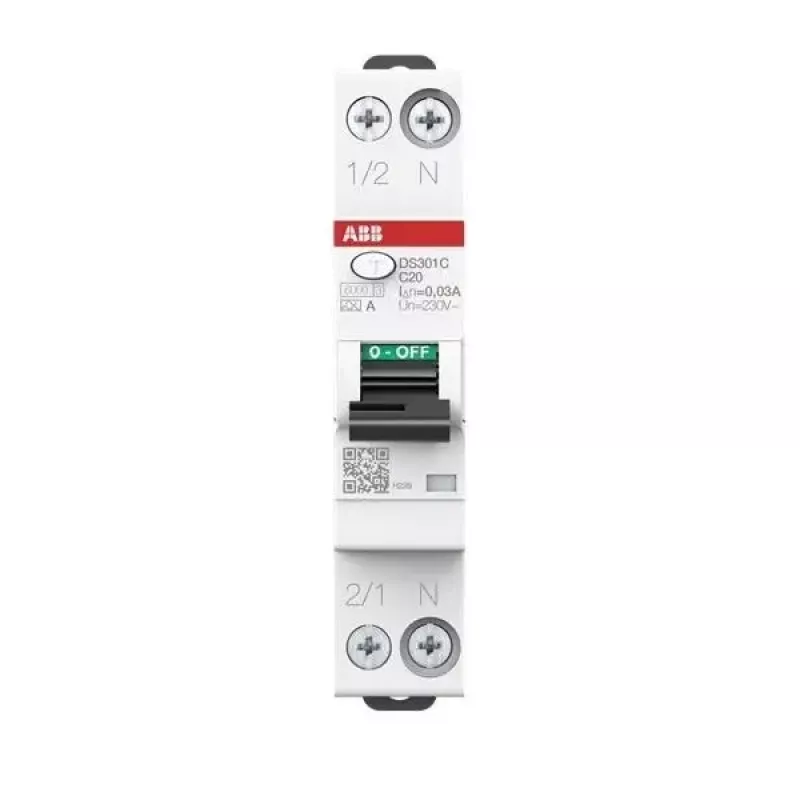

ABB DS301CA-C20/0,03 RCBO 1P+N Typ A C20 30mA 6kA 2CSR255163R1204

Schützen Sie Stromkreise sowohl vor Überlast als auch vor Erdschluss mit dem ABB DS301CA-C20/0,03 RCBO. Dieses 1P+N-Gerät kombiniert einen 20-A-Leitungsschutzschalter mit C-Charakteristik und einen 30-mA-Fehlerstromschutzschalter Typ A in einer kompakten Einheit, was die Verdrahtungszeit und den Platzbedarf im Schaltschrank reduziert.

Für wen ist es geeignet

Elektriker und Schaltschrankbauer, die zuverlässigen kombinierten Schutz für einphasige Stromkreise in Wohn-, Gewerbe- oder Leichtindustrieanlagen benötigen. Geeignet für Stromkreise, die Steckdosen, Beleuchtung oder Geräte versorgen, bei denen sowohl Überstrom- als auch Fehlerstromschutz erforderlich sind.

Hauptmerkmale

• Bemessungsstrom 20 A mit C-Auslösecharakteristik für moderate Einschaltströme.
• Fehlerstromempfindlichkeit 30 mA, Typ A für AC- und pulsierende DC-Fehlerströme.
• Kurzschlussausschaltvermögen 6 kA bei 230 V AC.
• 1P+N-Polkonfiguration mit geschütztem Neutralleiter.
• DIN-Schienen-Montage mit Schraubklemmen für starre oder flexible Leiter.

Technische Daten

• Produkttyp: RCBO (Fehlerstrom-Schutzschalter mit Überstromschutz)
• Polzahl: 1P+N
• Bemessungsstrom (In): 20 A
• Fehlerstromempfindlichkeit (IΔn): 30 mA
• Fehlerstromtyp: A
• Auslösecharakteristik: C
• Bemessungs-Kurzschlussausschaltvermögen (Icn): 6 kA
• Bemessungsspannung (Ue): 230 V AC
• Frequenz: 50/60 Hz
• Montageart: DIN-Schiene
• Klemmentyp: Schraubklemmen
• Klemmkapazität flexibel: 25 mm²
• Klemmkapazität starr: 35 mm²
• Elektrische Lebensdauer: 10000 Zyklen
• Mechanische Lebensdauer: 20000 Zyklen
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse mit Abdeckung)
• Normen: IEC/EN 61009-1, IEC/EN 61009-2-1
• Betriebstemperatur: -25 bis +55 °C

Tipps

Stellen Sie bei der Installation sicher, dass die Versorgung isoliert ist, und überprüfen Sie, ob der Neutralleiter korrekt angeschlossen ist, um Fehlauslösungen zu vermeiden. Verwenden Sie regelmäßig die Testtaste, um die korrekte Funktion des Fehlerstromschutzes zu bestätigen.
