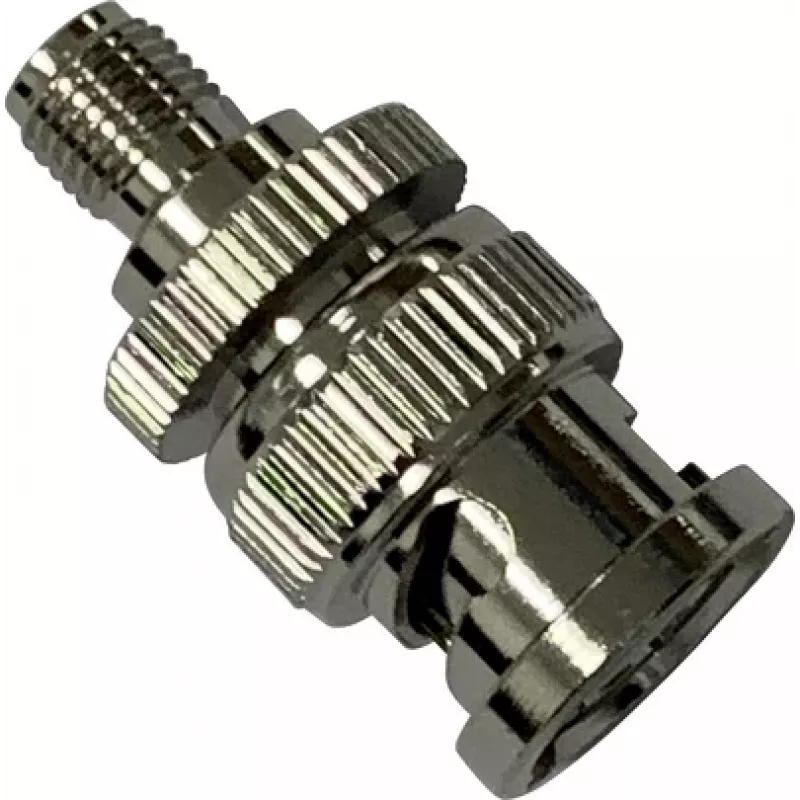

Wittenberg Antennen 103509 BNC-Stecker auf SMA-Buchse Koaxialadapter, 50 Ohm, DC-4 GHz, vernickeltes Messing

Dieser Wittenberg Antennen 103509 Adapter überbrückt BNC- und SMA-Systeme mit einem geraden Inline-Design und macht kundenspezifische Kabel überflüssig, wenn Testgeräte oder Antennenzuführungen verbunden werden. Seine 50-Ohm-Impedanz passt zu den meisten HF-Messgeräten, während das vernickelte Messinggehäuse und der vergoldete Innenkontakt eine stabile Signalübertragung bis 4 GHz gewährleisten.

Highlights

• BNC-Stecker (Plug) auf SMA-Buchse (Jack) Konfiguration
• 50 Ohm Impedanz für HF- und Antennenanwendungen
• Frequenzbereich DC bis 4 GHz
• VSWR ≤ 1,3:1 für minimale Signalreflexion
• Vergoldeter Innenkontakt und PTFE-Isolator
• Langlebiges vernickeltes Messinggehäuse

Im täglichen Einsatz

Verwenden Sie diesen Adapter, um ein BNC-terminiertes Kabel mit einem SMA-Gerät zu verbinden, wie z. B. einem Spektrumanalysator, einer Antenne oder einem HF-Modul. Das kompakte gerade Gehäuse passt in enge Räume, und die sichere Gewinde-SMA-Seite verhindert versehentliches Trennen. Mit 500 Steckzyklen hält es häufigen Umbau in Labors und Feldkits stand.

Vollständige Spezifikationen

• Anschluss 1: BNC-Stecker (Plug)
• Anschluss 2: SMA-Buchse (Jack)
• Impedanz: 50 Ω
• Frequenzbereich: DC - 4 GHz
• VSWR: ≤ 1,3:1
• Gehäusematerial: Messing, vernickelt
• Innenkontakt-Beschichtung: Gold
• Isolator-Material: PTFE
• Spannungsfestigkeit: 1500 V RMS
• Isolationswiderstand: ≥ 5000 MΩ
• Betriebstemperatur: -40°C bis +85°C
• Haltbarkeit: 500 Steckzyklen
• Verpackungsmenge: 1 Stück

Abschließende Anmerkung

Der Wittenberg Antennen 103509 Adapter ist eine zuverlässige Wahl für Profis, die einen unkomplizierten BNC-auf-SMA-Übergang ohne Signalverschlechterung benötigen.
