Wittenberg Antennen 103505 TNC-Stecker auf N-Buchse Adapter, 50 Ohm, DC-11 GHz

Mit einem Frequenzbereich bis 11 GHz und einem VSWR ≤ 1,2:1 bis 6 GHz gewährleistet dieser TNC-Stecker-auf-N-Buchse-Adapter die Signalintegrität in HF-Koaxialsystemen. Die 50-Ohm-Impedanz passt zu Standard-HF-Komponenten und eignet sich für Antennen und Testaufbauten.

Überblick

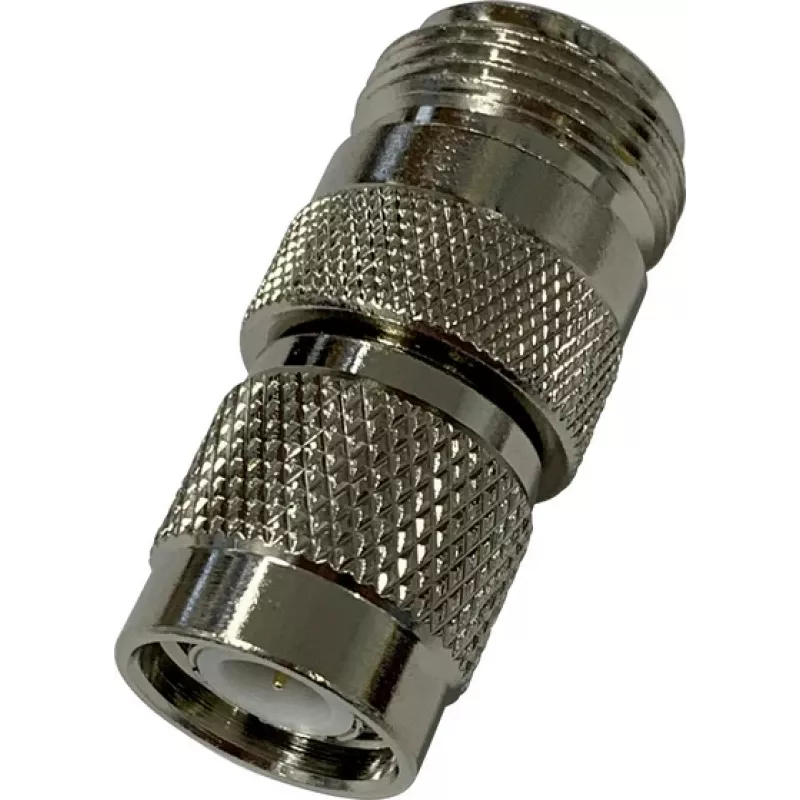

Der Wittenberg Antennen 103505 ist ein gerader HF-Koaxialadapter mit einem TNC-Stecker an einem Ende und einer N-Buchse am anderen. Beide Anschlüsse verwenden eine Schraubkupplung für eine sichere Verbindung. Der Körper besteht aus Messing mit Vernickelung, während die Innenkontakte aus Messing mit Vergoldung für zuverlässige Leitfähigkeit gefertigt sind. Die PTFE-Isolierung bietet thermische Stabilität über einen weiten Temperaturbereich.

Was heraussticht

• Frequenzbereich: DC bis 11 GHz
• VSWR ≤ 1,2:1 bis 6 GHz
• Vergoldete Innenkontakte
• PTFE-Isolator
• Betriebstemperatur: -55°C bis +155°C

Technische Details

• Anschluss 1: TNC-Stecker, Schraubkupplung
• Anschluss 2: N-Buchse, Schraubkupplung
• Impedanz: 50 Ohm
• Körpermaterial: Messing, vernickelt
• Kontaktmaterial: Messing, vergoldet
• Isolator: PTFE
• Spannungsfestigkeit: 1500 V RMS
• Isolationswiderstand: ≥ 5000 MΩ
• Steckzyklen: ≥ 500

Unser Urteil

Ein Präzisionsadapter für anspruchsvolle HF-Anwendungen, der niedriges VSWR und eine langlebige Konstruktion bietet.
