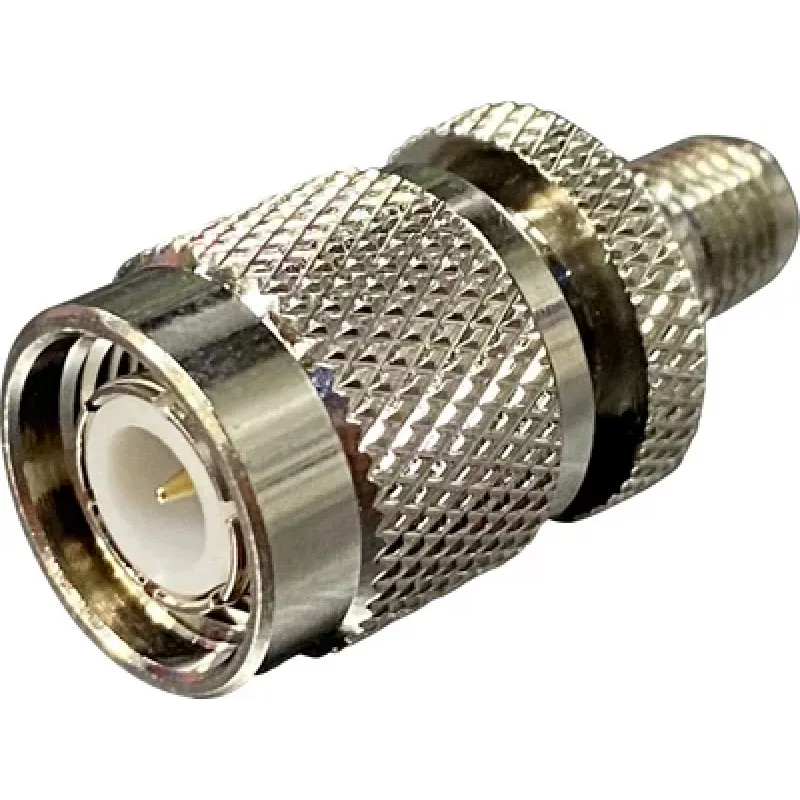

Wittenberg Antennen 102185 TNC-Stecker auf SMA-Buchse gerade Metall-Adapter

HF-Koaxialadapter mit TNC-Stecker an einem Ende und SMA-Buchse am anderen, konzipiert für die direkte In-Line-Verbindung in 50-Ohm-Antennen- und Funksystemen. Das gerade Metallgehäuse mit Vernickelung und vergoldeten Kontakten gewährleistet geringen Signalverlust bis 6 GHz.

Vorteile

Massive Messingkonstruktion mit Vernickelung widersteht Korrosion und Verschleiß. PTFE-Isolierung und vergoldete Innenkontakte erhalten stabile Impedanz und niedriges VSWR über den Frequenzbereich.

Geeignet für

• HF-Test- und Messaufbauten
• Antennenzuleitungen und drahtlose Kommunikationsgeräte
• In-Line-Anpassung zwischen TNC- und SMA-Schnittstellen

Technische Daten

• Anschluss 1: TNC-Stecker
• Anschluss 2: SMA-Buchse
• Bauform: gerade
• Impedanz: 50 Ω
• Frequenzbereich: DC bis 6 GHz
• VSWR: 1,2:1
• Gehäusematerial: Messing, vernickelt
• Kontaktbeschichtung: Gold
• Isolator: PTFE
• Betriebstemperatur: -40 °C bis +85 °C
• Spannungsfestigkeit: 1000 V RMS
• Isolationswiderstand: 5000 MΩ
• Steckzyklen: 500

Empfehlungen

Für zuverlässige HF-Verbindungen, bei denen ein TNC-Stecker an eine SMA-Buchse angepasst werden muss, ohne die Kabelausrichtung zu ändern.
