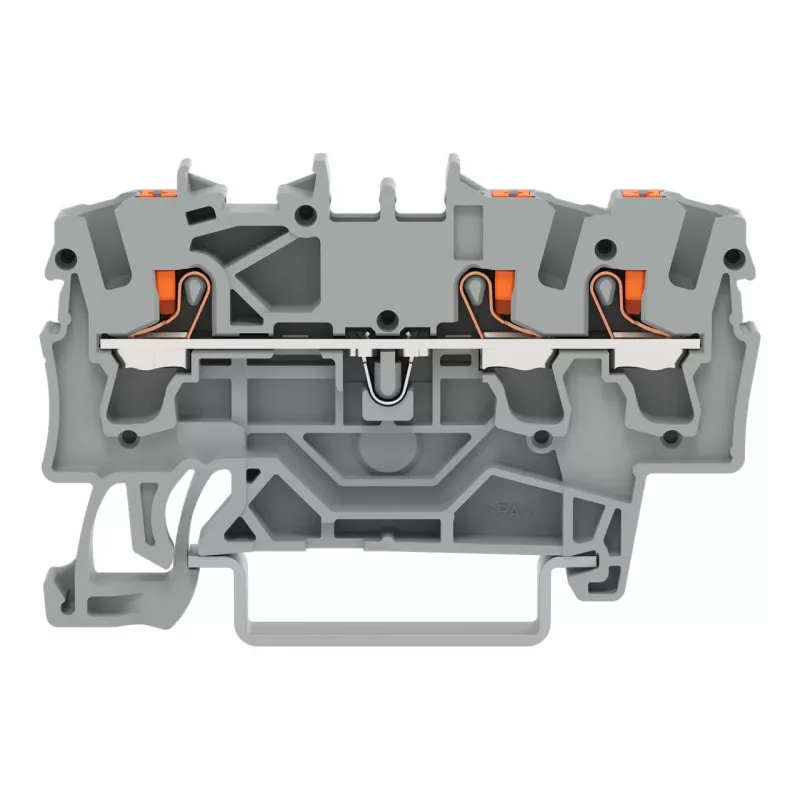

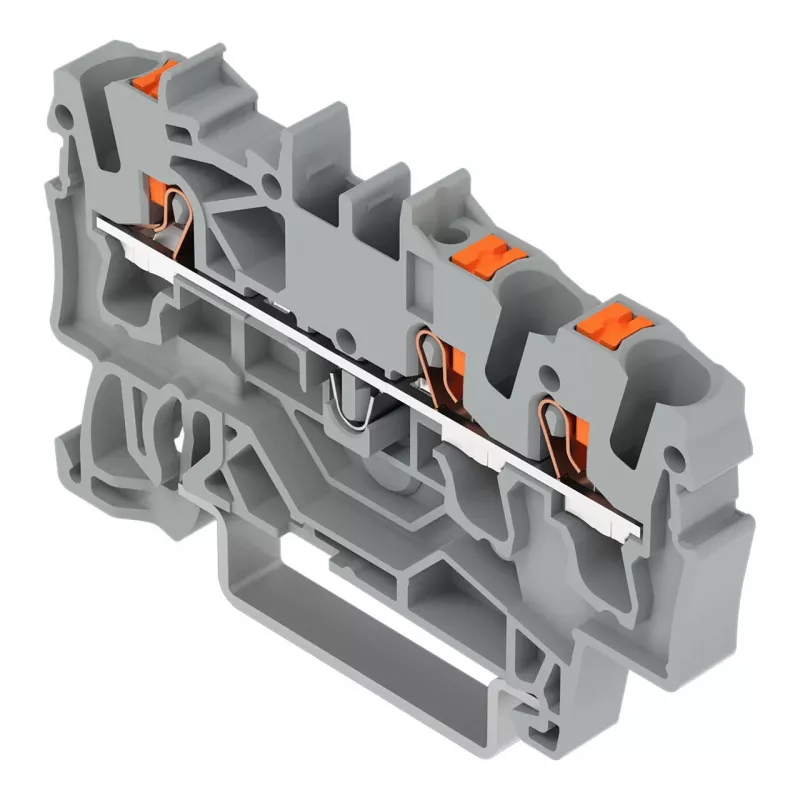

WAGO 2202-1301 - 3-Leiter-Durchgangsklemme mit Drucktaster, 2,5 mm², grau

Die WAGO 2202-1301 ist eine hochwertige 3-Leiter-Durchgangsklemme aus der TOPJOB® S-Serie, die für zuverlässige und wartungsfreie Verdrahtung in Industrie- und Gebäudeinstallationen ausgelegt ist. Mit der Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht sie eine schnelle und werkzeuglose Verbindung von massiven und feindrähtigen Leitern bis 4 mm². Das graue Polyamidgehäuse bietet hervorragende Isolierung und eine Brennbarkeitsklasse von UL 94 V-0, was die Sicherheit in anspruchsvollen Umgebungen gewährleistet.

Vorteile

Diese Klemme vereinfacht die Installation durch frontseitige Beschaltung und Drucktasterbetätigung und reduziert die Verdrahtungszeit um bis zu 50 % im Vergleich zu herkömmlichen Schraubklemmen. Das kompakte Design spart Platz auf DIN-Schienen (35 x 15 / 35 x 7,5 mm) und unterstützt eine Bemessungsspannung von 800 V und einen Bemessungsstrom von 24 A, was sie für eine Vielzahl von Anwendungen geeignet macht. Die klare Beschriftung und Farbcodierung verbessern die Übersichtlichkeit und reduzieren Fehler.

Geeignet für

• Industrielle Schaltschränke
• Gebäudeautomationssysteme
• Verteiler
• Beleuchtungs- und Stromkreise
• Signal- und Sensorverdrahtung

Wichtige Spezifikationen

• Anzahl der Leiter: 3
• Anschlusstechnik: Push-in CAGE CLAMP®
• Betätigung: Drucktaster
• Nennquerschnitt: 2,5 mm² (12 AWG)
• Leiterquerschnitt (massiv): 0,25 - 4 mm² (22 - 12 AWG)
• Leiterquerschnitt (feindrähtig): 0,25 - 4 mm² (22 - 12 AWG)
• Bemessungsspannung (IEC): 800 V
• Bemessungsstrom (IEC): 24 A
• Farbe: Grau
• Montage: DIN-Schiene (35 x 15 / 35 x 7,5)
• Isolierstoff: Polyamid (PA)
• Abisolierlänge: 9 - 11 mm (0,35 - 0,43 Zoll)
• Verschmutzungsgrad: 3
• Brennbarkeitsklasse: UL 94 V-0
• Betriebstemperatur: -35 bis +85 °C
• Beschaltungsart: Frontseitig
• Serie: TOPJOB® S

Empfehlungen

Für optimale Leistung verwenden Sie WAGO Aderendhülsen-Crimpzangen und Beschriftungsstreifen. Achten Sie auf die richtige Abisolierlänge und Leitereinführung, um die elektrischen Nenndaten einzuhalten. Diese Klemme ist mit allen gängigen DIN-Schienen-Zubehörteilen kompatibel.
