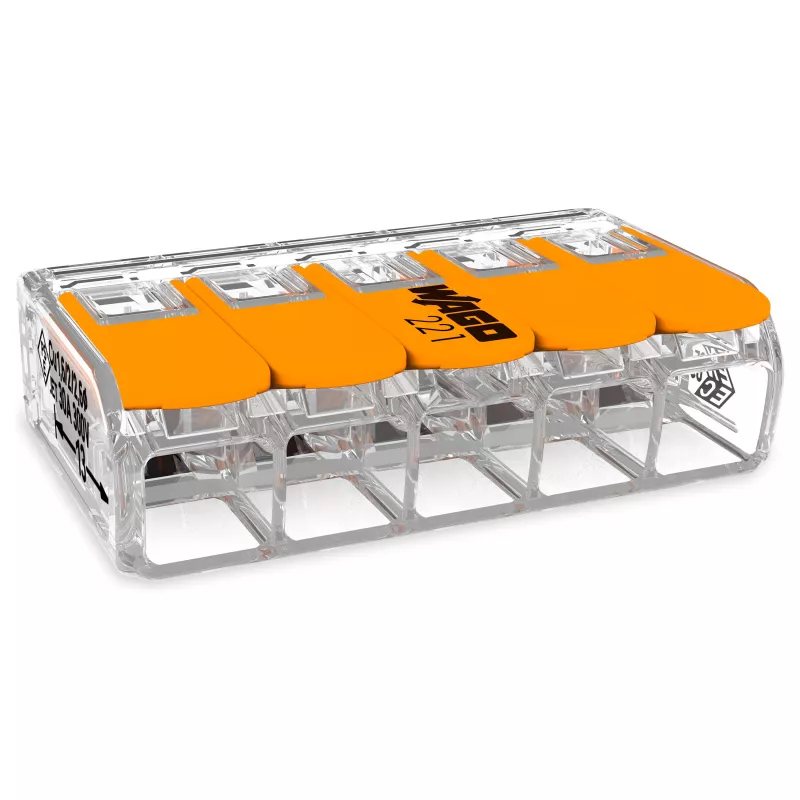

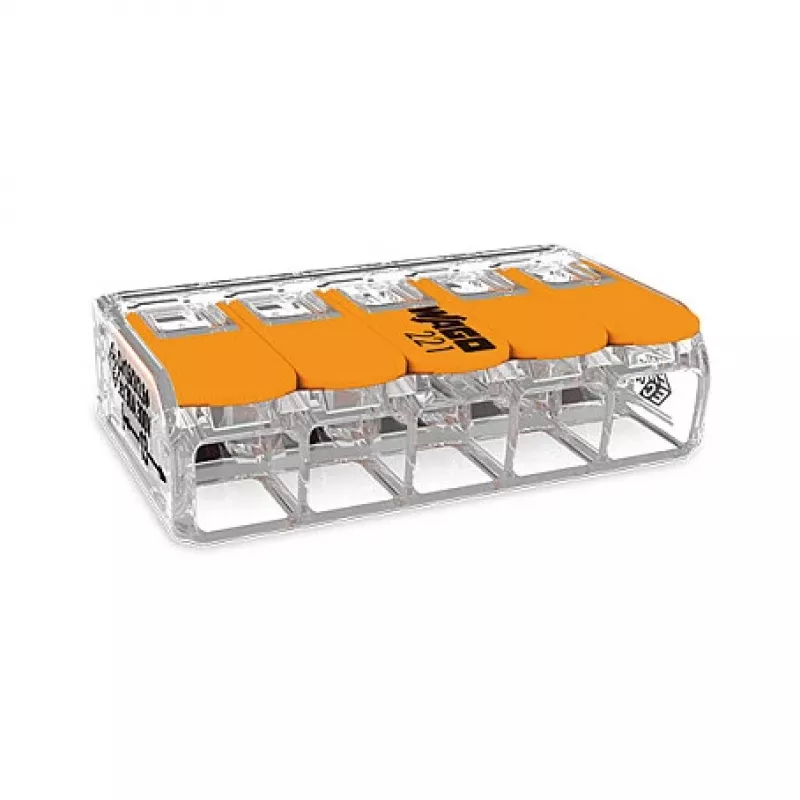

WAGO 221-615 5-Leiter-Hebelverbinder, kompakter Verbindungsklemme, 450 V, 32 A, Transparent/Orange

Für 450 V und 32 A ausgelegt, verarbeitet dieser WAGO 221-615 Verbindungsverbinder fünf massive, feindrähtige oder mehrdrähtige Kupferleiter von 0,14 bis 4 mm² (24–12 AWG) mit der CAGE CLAMP®-Technologie mit Hebelbetätigung.

Überblick

Der WAGO 221-615 ist ein 5-Leiter-Hebelverbinder aus der 221-Serie. Sein transparentes Polycarbonatgehäuse und die orangefarbenen Hebel ermöglichen eine visuelle Bestätigung der Leiterplatzierung und des Klemmstatus. Der Verbinder ist für 450 V (II/2) und 32 A ausgelegt, mit einer Bemessungsstoßspannung von 4 kV. Er akzeptiert massive und mehrdrähtige Leiter von 0,2 bis 4 mm² (24–12 AWG) und feindrähtige Leiter von 0,14 bis 4 mm² (24–12 AWG). Die Abisolierlänge beträgt 11 mm (0,43 Zoll).

Herausragende Merkmale

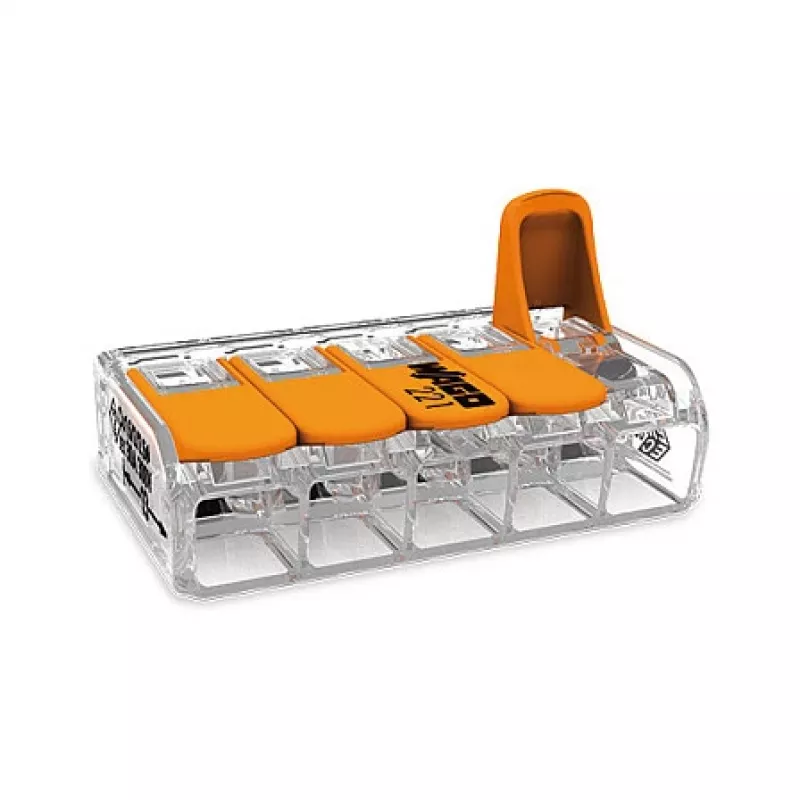

• Hebelbetätigte CAGE CLAMP® für werkzeuglose, vibrationsfeste Verbindungen
• Transparentes Gehäuse zur visuellen Inspektion
• Breiter Leiterbereich: 0,14–4 mm² (24–12 AWG)
• Betriebstemperaturbereich: -20 bis +85 °C
• Entflammbarkeitsklasse UL94 V2, Isolierstoff Polycarbonat (PC)

Technische Details

• Anzahl der Leiter: 5
• Anschlussart: Hebelbetätigte CAGE CLAMP®
• Bemessungsspannung (II/2): 450 V
• Bemessungsstoßspannung (II/2): 4 kV
• Nennstrom: 32 A
• Anschließbares Leitermaterial: Kupfer
• Massiver Leiterquerschnitt: 0,2–4 mm² (24–12 AWG)
• Mehrdrähtiger Leiterquerschnitt: 0,2–4 mm² (24–12 AWG)
• Feindrähtiger Leiterquerschnitt: 0,14–4 mm² (24–12 AWG)
• Abisolierlänge: 11 mm (0,43 Zoll)
• Gehäusefarbe: Transparent
• Hebelfarbe: Orange
• Isolierstoff: Polycarbonat (PC)
• Entflammbarkeitsklasse: UL94 V2
• Betriebstemperatur: -20 bis +85 °C
• Verschmutzungsgrad: 2
• Zulassungen: ENEC, UL, CSA, KEMA/KEUR

Unser Urteil

Eine kompakte, zuverlässige Verbindungslösung für fünf Leiter, ideal für Wartungs- und Installationsarbeiten, bei denen schnelle, werkzeuglose Verbindungen erforderlich sind.
