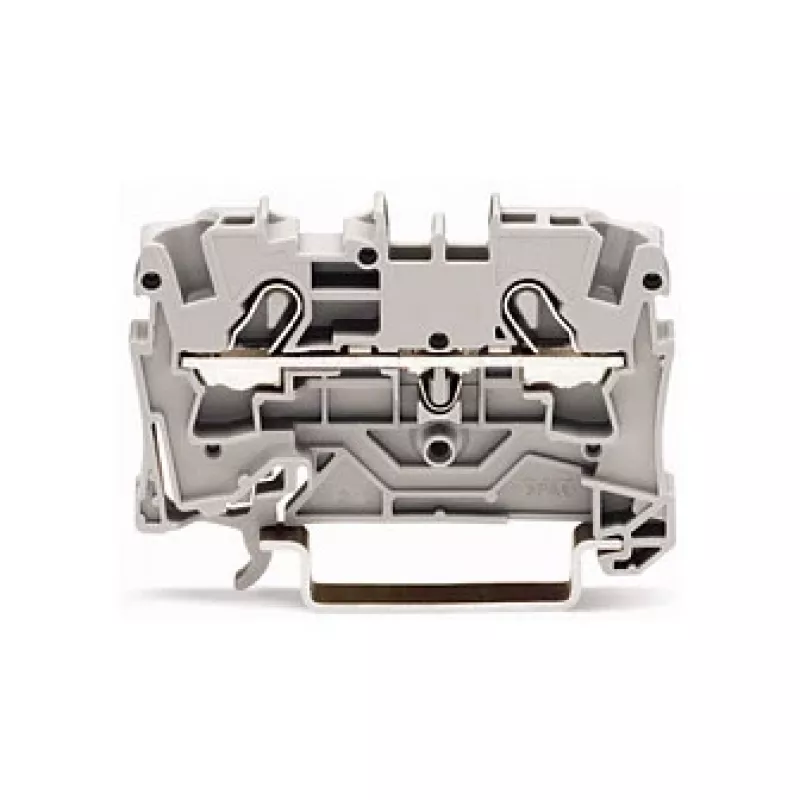

WAGO 2004-1201 Durchgangsklemme, 2-Leiter, 800 V, 32 A, grau, 6,2 mm Breite, CAGE CLAMP

Die WAGO 2004-1201 ist eine kompakte Durchgangsklemme aus der Serie 2004, die für zuverlässige und wartungsfreie Verdrahtung in industriellen und gebäudetechnischen Anlagen entwickelt wurde. Mit einer Breite von nur 6,2 mm spart sie wertvollen Platz auf der Hutschiene und bietet eine Bemessungsspannung von 800 V und einen Bemessungsstrom von 32 A. Die CAGE CLAMP®-Anschlusstechnik gewährleistet schnelle, vibrationssichere und gasdichte Verbindungen für massive, mehrdrähtige und feindrähtige Leiter.

Vorteile

Platzsparendes Design mit 6,2 mm Breite; CAGE CLAMP®-Federanschluss für werkzeuglose Verdrahtung; hohe Bemessungsspannung von 800 V und Stoßspannung von 8 kV; weiter Leiterquerschnittsbereich von 0,25 bis 6 mm² (22-10 AWG); Betriebstemperaturbereich von -35 bis +85 °C; geeignet für Verschmutzungsgrad 3 und Überspannungskategorie III.

Geeignet für

• Schaltschränke und Verteiler
• Gebäudeautomation und Beleuchtungssysteme
• Industriemaschinen und -anlagen
• Stromversorgungs- und Signalverdrahtung

Wichtige technische Daten

• Anschlusstechnik: CAGE CLAMP®
• Anzahl der Leiter: 2
• Anzahl der Potentiale: 1
• Bemessungsspannung (UN): 800 V
• Bemessungsstrom (IN): 32 A
• Bemessungsstoßspannung (Uimp): 8 kV
• Massiver Leiter: 0,25 - 6 mm² (22 - 10 AWG)
• Mehrdrähtiger Leiter: 0,25 - 6 mm² (22 - 10 AWG)
• Feindrähtiger Leiter: 0,25 - 4 mm² (22 - 12 AWG)
• Abisolierlänge: 11 - 13 mm (0,43 - 0,51 in)
• Montage: Hutschiene 35 mm
• Farbe: Grau

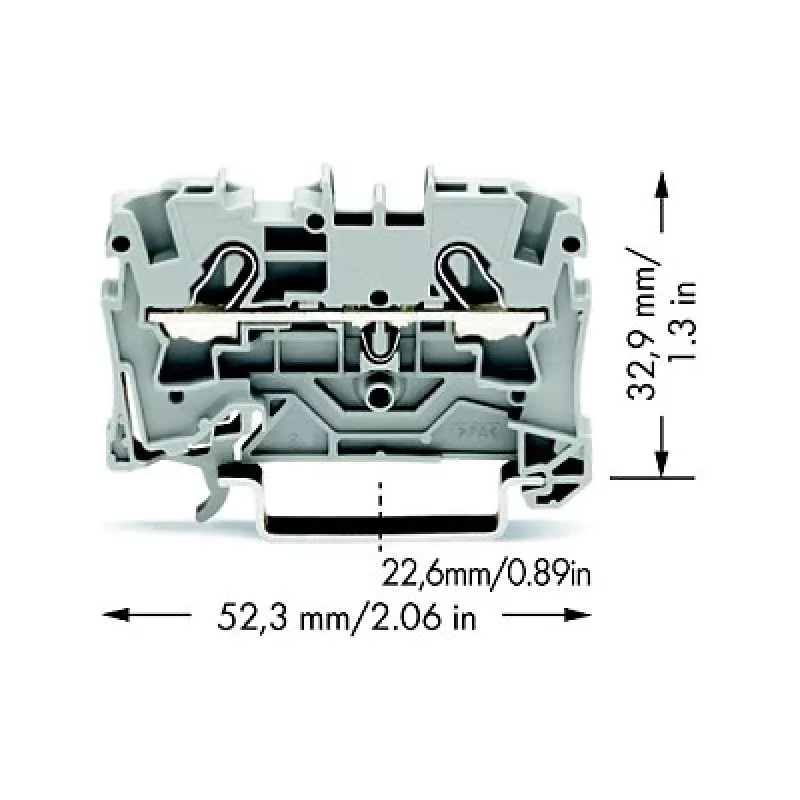

• Abmessungen (BxHxT): 6,2 x 52,3 x 32,9 mm
• Gewicht: ca. 8 g

Empfehlungen

Für optimale Leistung verwenden Sie WAGO Aderendhülsen-Crimpzangen und Beschriftungsstreifen. Achten Sie auf die richtige Abisolierlänge und Leitereinführung. Geeignet für den Einsatz mit WAGO 2004er Serie Endplatten und Trennplatten.
