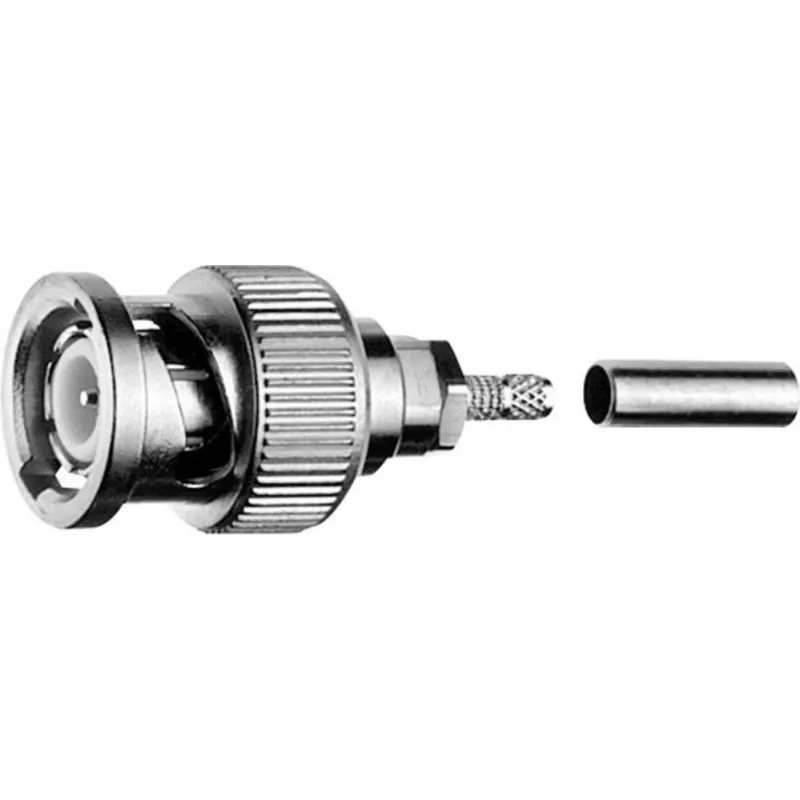

Telegärtner BNC Kabelstecker Crimp G08 50 Ohm, crimp/crimp, Professional, A2914, G08 (RD-316) (J01000B0022)

Beim Aufbau oder der Reparatur von Koaxialverbindungen in HF-Systemen ist eine zuverlässige, verlustarme Terminierung entscheidend. Der Telegärtner BNC Kabelstecker Crimp G08 50 Ohm bietet hierfür einen professionellen Steckverbinder, der für die Crimp-Montage an gängigen 50-Ohm-Koaxialkabeln wie RG-316, RG-174 und RG-188 ausgelegt ist. Seine präzisionsgefertigte Konstruktion und der vergoldete Innenkontakt gewährleisten eine stabile Impedanz und minimale Signalverschlechterung bis 4 GHz.

Für wen ist er geeignet

Dieser Steckverbinder ist für HF-Techniker, Netzwerkingenieure und Elektronikprofis gedacht, die Koaxialkabel in Telekommunikations-, Rundfunk-, Test- und Mess- oder Industrieanwendungen terminieren müssen. Er eignet sich auch für fortgeschrittene Hobbyisten, die an Hochfrequenzprojekten arbeiten.

Hauptmerkmale

• BNC-Stecker (male) mit 50 Ohm Impedanz
• Crimp-Terminierung für Innen- und Außenleiter
• Kompatibel mit Kabelgruppe G08: RG-316, RG-174, RG-188A/U, RG-179B/U, RG-187A/U, RG-179A/U, RG-188/U, RG-179/U, RG-174/U
• Frequenzbereich DC bis 4 GHz mit VSWR ≤ 1,25
• Vergoldeter CuBe2-Innenkontakt und vernickeltes Messinggehäuse für Langlebigkeit und Korrosionsbeständigkeit
• PTFE-Dielektrikum für stabile Leistung über den Temperaturbereich -40 °C bis +85 °C
• Hohe Steckzyklenzahl (≥ 500 Zyklen)

Spezifikationen

• Steckverbindertyp: BNC-Stecker (male)
• Impedanz: 50 Ohm
• Terminierungsmethode: Crimp (Innen- & Außenleiter)
• Kabelgruppe: G08
• Frequenzbereich: DC bis 4 GHz
• VSWR: ≤ 1,25 (DC bis 4 GHz)
• Einfügedämpfung: ≤ 0,1 dB (DC bis 4 GHz)
• Spannungsfestigkeit: 1,5 kVeff
• Isolationswiderstand: ≥ 5 GΩ
• Innenkontaktwiderstand: ≤ 1,5 mΩ
• Außenkontaktwiderstand: ≤ 1 mΩ
• Betriebsspannung: 500 Veff
• Betriebstemperaturbereich: -40 °C bis +85 °C
• Steckzyklen: ≥ 500
• Innenkontaktmaterial: vergoldetes CuBe2
• Gehäusematerial: vernickeltes Messing (CuZn39Pb3)
• Dielektrikum: PTFE
• Crimpgröße Innenleiter: 1,0 mm
• Crimpgröße Außenleiter: 5,4 mm

Tipps

Verwenden Sie das richtige Crimpwerkzeug und die passenden Crimpeinsätze für die angegebenen Crimpgrößen, um eine sichere Verbindung zu gewährleisten. Für beste Leistung strippen Sie das Kabel gemäß den empfohlenen Abmessungen des Steckverbinders und vermeiden Sie übermäßige Hitze beim Löten, falls zutreffend. Überprüfen Sie vor der Installation stets, ob der Kabeltyp mit der Gruppe G08 übereinstimmt.
