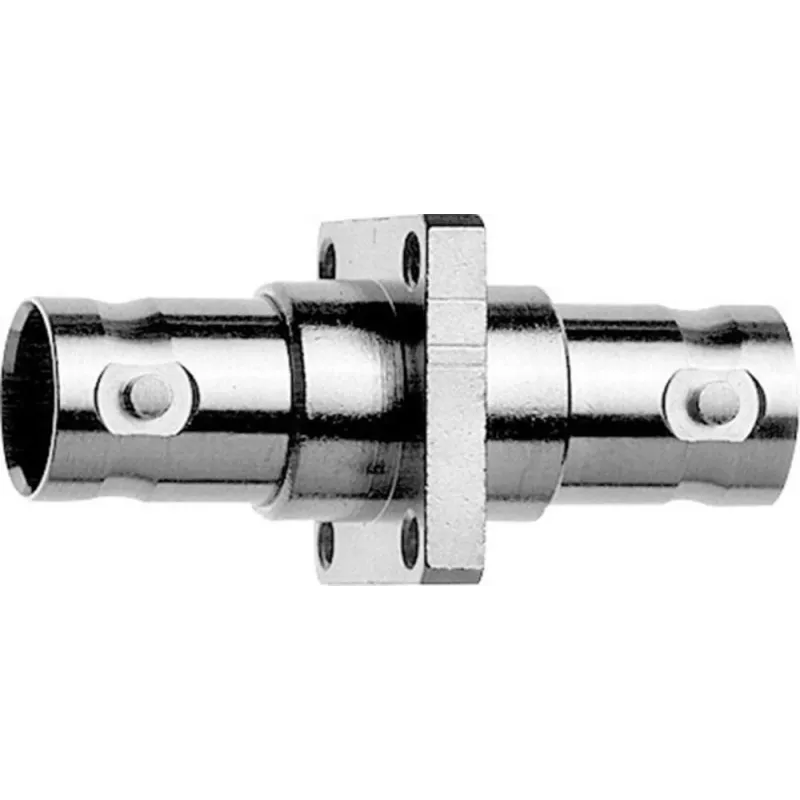

TELEGÄRTNER BNC Einbauadapter Buchse zu Buchse 50 Ohm J01004A1231

Dieser BNC-Einbauadapter von TELEGÄRTNER bietet eine Impedanz von 50 Ohm mit einem VSWR von ≤1,25 bei 1 GHz und gewährleistet eine zuverlässige Signalintegrität bis 4 GHz.

Überblick

Der J01004A1231 ist ein BNC-Einbaukuppler in Buchse-zu-Buchse-Ausführung (female-zu-female). Er ist für Durchführungsverbindungen konzipiert, bei denen eine sichere, verlustarme Verbindung erforderlich ist. Das Adaptergehäuse besteht aus vernickeltem Messing, während die Kontakte für hervorragende Leitfähigkeit und Korrosionsbeständigkeit vergoldet sind. Die PTFE-Isolierung sorgt für stabile dielektrische Eigenschaften über den Betriebstemperaturbereich von -40 °C bis +85 °C.

Das zeichnet ihn aus

• Breiter Frequenzbereich: 0 – 4 GHz
• Niedriges VSWR: ≤1,25 bei 1 GHz
• Hoher Isolationswiderstand: ≥5 GΩ
• Vergoldete Kontakte für zuverlässige Signalübertragung
• Robustes Gehäuse aus vernickeltem Messing für Langlebigkeit

Technische Details

• Steckverbindertyp: BNC
• Geschlecht: Buchse (female) zu Buchse (female)
• Impedanz: 50 Ohm
• Befestigungsart: Einbau / Panelmontage
• Montagelochdurchmesser: 12,7 mm (0,5 Zoll)
• Spannungsfestigkeit: 1,5 kVeff (50 Hz)
• Kontaktwiderstand (innen): ≤1,0 mΩ
• Kontaktwiderstand (außen): ≤1,5 mΩ
• Gehäusematerial: Messing (CuZn39Pb3), vernickelt
• Kontaktmaterial: Messing (CuZn39Pb3), vergoldet
• Isoliermaterial: PTFE

Unser Urteil

Ein hochwertiger Einbauadapter, der eine zuverlässige BNC-Verbindung für Panelmontage-Anwendungen bietet, mit hervorragender elektrischer Leistung und robuster Konstruktion.
