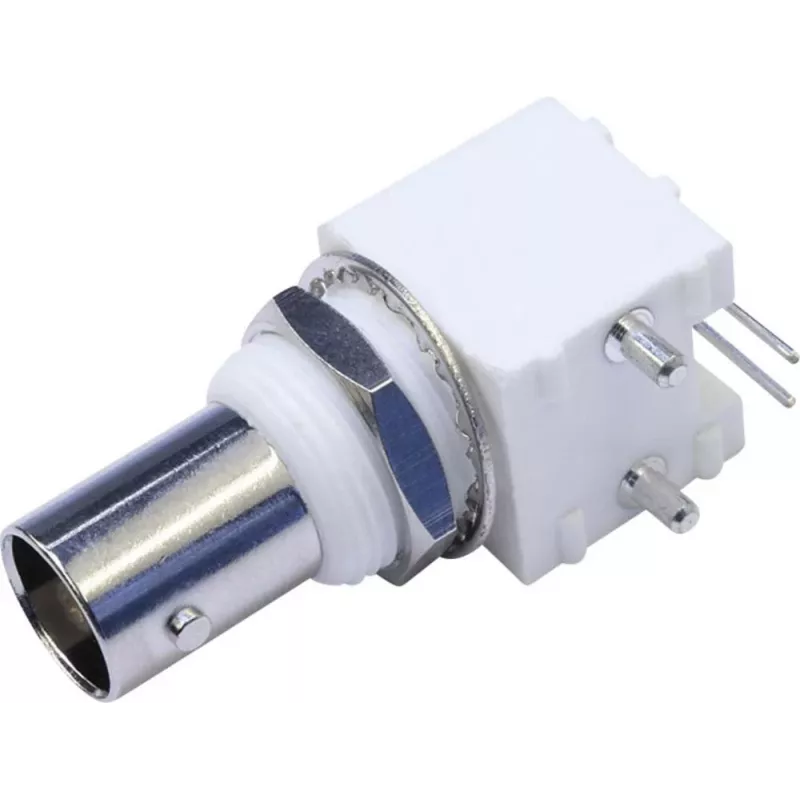

Telegärtner BNC PCB-Buchse, 50 Ohm, isolierte Montage, Lötstift 90°, Z04/Z34, a=16, b=35 J01001A0038

HF-Ingenieure und PCB-Designer verwenden diese BNC-Buchse, um 50-Ohm-Koaxialverbindungen direkt auf Leiterplatten zu realisieren. Der rechtwinklige Lötstift und die isolierte Montage mit Befestigungsstiften sorgen für eine stabile mechanische Verankerung ohne zusätzliche Schrauben, was sie für dichte Board-Layouts in Testgeräten, Messinstrumenten und Kommunikationsmodulen geeignet macht.

Wichtige Spezifikationen

• Steckverbindertyp: BNC-Buchse (weiblich)
• Impedanz: 50 Ohm
• Montageart: PCB-Montage, isoliert
• Anschlussart: Lötstift, rechtwinklig (90°)
• Befestigungsmerkmale: Befestigungsstifte, ohne Montageschrauben
• Telegärtner Serie/Typ: Z04/Z34
• Abmessung a: 16 mm
• Abmessung b: 35 mm
• Menge pro Packung: 1 Stück

Warum dieses Produkt wählen

Die Z04/Z34-Serie von Telegärtner ist für zuverlässige HF-Leistung in professionellen Anwendungen ausgelegt. Die isolierte Montage trennt den Steckverbinderkörper von der Massefläche der Leiterplatte, verhindert unerwünschte Masseschleifen und gewährleistet eine konsistente Impedanzanpassung. Die integrierten Befestigungsstifte vereinfachen die Montage und bieten sicheren Halt während des Lötens und im Betrieb.

Ideale Anwendungsfälle

• HF-Test- und Messgeräte
• Rundfunk- und Videosignalübertragung
• Telekommunikationsinfrastruktur
• Industrielle Steuerungssysteme mit Koaxialschnittstellen

Gut zu wissen

Der rechtwinklige Lötstift ermöglicht eine flache Platinenmontage und spart vertikalen Raum. Der Steckverbinder wird als Einzelstück geliefert und ist für manuelle oder automatisierte Lötprozesse geeignet.
