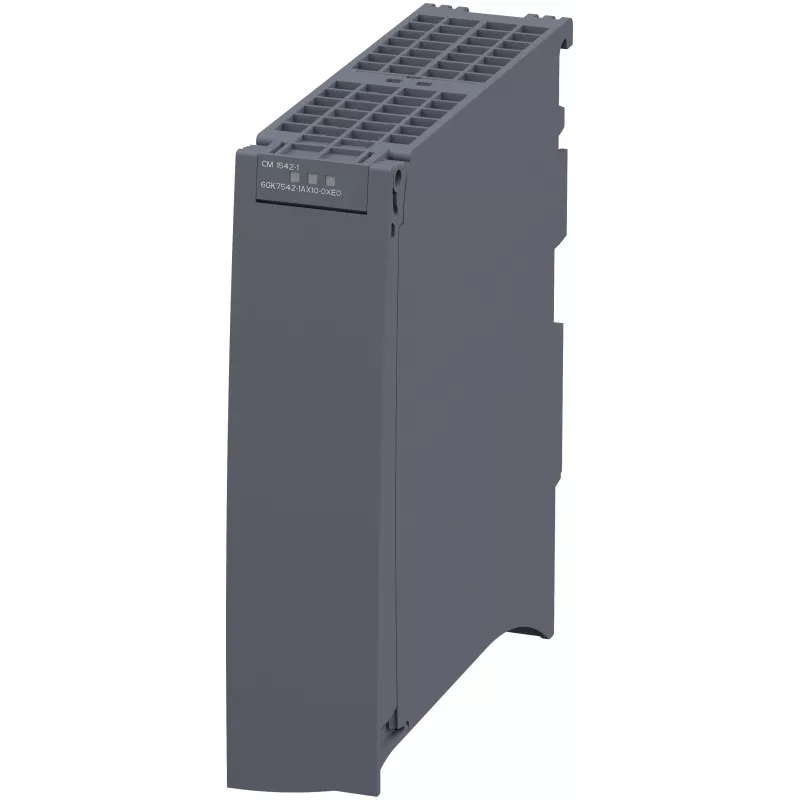

Siemens CM 1542-1 PROFINET-Kommunikationsmodul für SIMATIC S7-1500 6GK75421AX100XE0

Mit zwei RJ45-Anschlüssen, die Vollduplex-10/100-Mbit/s-PROFINET-Konnektivität bieten, erweitert das Siemens CM 1542-1 Kommunikationsmodul Ihre SIMATIC S7-1500 SPS zu einem Hochleistungs-Netzwerkknoten. Es arbeitet sowohl als PROFINET-IO-Controller als auch als -Device und ermöglicht flexible Automatisierungsarchitekturen.

Überblick

Das CM 1542-1 ist ein dedizierter Kommunikationsprozessor für das S7-1500-System, der für anspruchsvolle industrielle Vernetzung entwickelt wurde. Es unterstützt das Media Redundancy Protocol (MRP) für Ringtopologien und gewährleistet die Netzwerkverfügbarkeit auch bei Ausfall eines Kabels oder Geräts. Das Modul lässt sich nahtlos in das TIA Portal für Konfiguration und Diagnose integrieren und bietet umfangreiche Kommunikationsdienste wie PG/OP, S7, NTP, Webserver und IP-Routing.

Das zeichnet es aus

• Zwei PROFINET-RJ45-Anschlüsse mit 10/100 Mbit/s Vollduplex-Übertragungsrate
• Doppelrolle: PROFINET-IO-Controller und IO-Device
• Media Redundancy Protocol (MRP) für erhöhte Netzwerkausfallsicherheit
• Elektrische Isolierung zwischen PROFINET und Rückwandbus
• Geringer Stromverbrauch: max. 0,3 A vom S7-1500-Rückwandbus
• Breiter Betriebstemperaturbereich: 0 bis 60 °C
• IP20-Schutz für Schaltschrankinstallation

Technische Details

• Marke: Siemens
• Modell: CM 1542-1
• MPN: 6GK7542-1AX10-0XE0
• EAN: 4047623021971
• Produkttyp: Kommunikationsmodul
• Systemkompatibilität: SIMATIC S7-1500 SPS
• Netzwerkprotokoll: PROFINET IO
• Anzahl PROFINET-Anschlüsse: 2
• Anschlusstyp: RJ45
• Datenübertragungsrate: 10/100 Mbit/s (Vollduplex)
• Unterstützte Dienste: PG/OP-Kommunikation, S7-Kommunikation, NTP, Webserver, IP-Routing
• Redundanz: Media Redundancy Protocol (MRP)
• Stromversorgung: Über S7-1500-Rückwandbus
• Stromaufnahme: max. 0,3 A
• Betriebstemperatur: 0 bis 60 °C (horizontale Montage)
• Schutzart: IP20
• Montage: S7-1500-Tragschiene
• Elektrische Isolierung: Ja, zwischen PROFINET und Rückwandbus
• Firmware-Update: Über TIA Portal
• Diagnose: Umfangreiche Modul- und Netzwerkdiagnose
• Konfiguration: TIA Portal

Unser Fazit

Das CM 1542-1 ist ein robustes und vielseitiges Kommunikationsmodul, das zuverlässige PROFINET-Konnektivität für S7-1500-Systeme bietet. Seine MRP-Unterstützung und das Dual-Port-Design machen es ideal für den Aufbau widerstandsfähiger industrieller Netzwerke, während die nahtlose TIA-Portal-Integration Engineering und Wartung vereinfacht.
