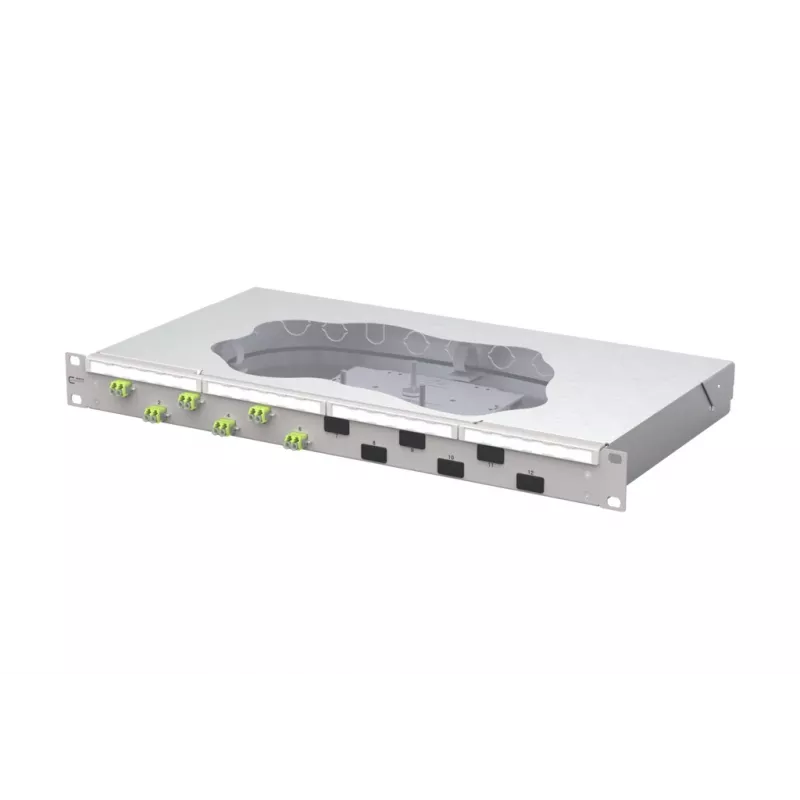

METZ CONNECT Glasfaser-Spleiß-Patchpanel 6xLC-D OM5 1U 19 inch Rackmontage 1504587M06-F

Die Verwaltung von Glasfaser-Spleißen in einem 19-Zoll-Rack bedeutet oft die Wahl zwischen zerbrechlichen offenen Wannen und sperrigen Gehäusen. Das METZ CONNECT Spleiß-Patchpanel 6xLC-D OM5 löst dies durch die Kombination von sechs LC-Duplex-Adaptern mit einer integrierten Spleißkassette in einem einzigen 1U-Stahlgehäuse. Es ist für das direkte Spleißen von OM5-Multimode-Kabeln in Rechenzentren und LAN-Backbones konzipiert, wo limettengrünes OM5 für Kurzwellen-WDM spezifiziert ist.

Für wen ist es geeignet

Netzwerkinstallateure und Rechenzentrumstechniker, die einen rackmontierbaren Spleißpunkt für OM5-Multimode-Fasern benötigen. Das Panel eignet sich für Projekte, bei denen Kabel vor Ort durch Spleißen von Pigtails abgeschlossen werden und bei denen der Rackplatz begrenzt ist, die Portdichte jedoch handhabbar bleiben muss.

Hauptmerkmale

• 6 LC-Duplex-Adapter (12 Fasern) mit Einfügedämpfung unter 0,2 dB und Rückflussdämpfung über 35 dB
• Integrierte Spleißkassette fasst bis zu 12 Crimp- oder Schrumpf-Spleißschutz
• Stahlblechgehäuse in Lichtgrau RAL 7035, 1U Höhe für 19-Zoll-Racks
• Rückseitiger Kabeleingang mit Optionen für M20/M25 Kabelverschraubungen
• Betriebstemperaturbereich -20 °C bis +70 °C

Spezifikationen

• Produkttyp: Glasfaser-Spleiß-Patchpanel
• Montage: 19-Zoll-Rack, 1U
• Anzahl der Ports: 6
• Steckertyp: LC-Duplex
• Fasertyp: Multimode OM5
• Adaptertyp: LC-D Duplex
• Gehäusematerial: Stahlblech
• Gehäusefarbe: Lichtgrau (RAL 7035)
• Spleißwanne Kapazität: 1 integrierte Kassette (bis zu 12 Spleißschutz)
• Kabeleingang: Rückseitig, mehrere Optionen
• Einfügedämpfung: < 0,2 dB
• Rückflussdämpfung: > 35 dB
• Betriebstemperatur: -20 °C bis +70 °C
• Schutzart: IP20
• Normenkonformität: IEC 61753-1, IEC 61754-20, TIA/EIA-568.3-D, ISO/IEC 11801

Tipps

Kombinieren Sie mit OM5-Pigtails und Spleißschutz, die in die Kassette passen. Für Hochdichtigkeit-Racks können mehrere Panels nebeneinander installiert werden; stellen Sie sicher, dass das rückseitige Kabelmanagement den Biegeradius der eingehenden Kabel ermöglicht.
