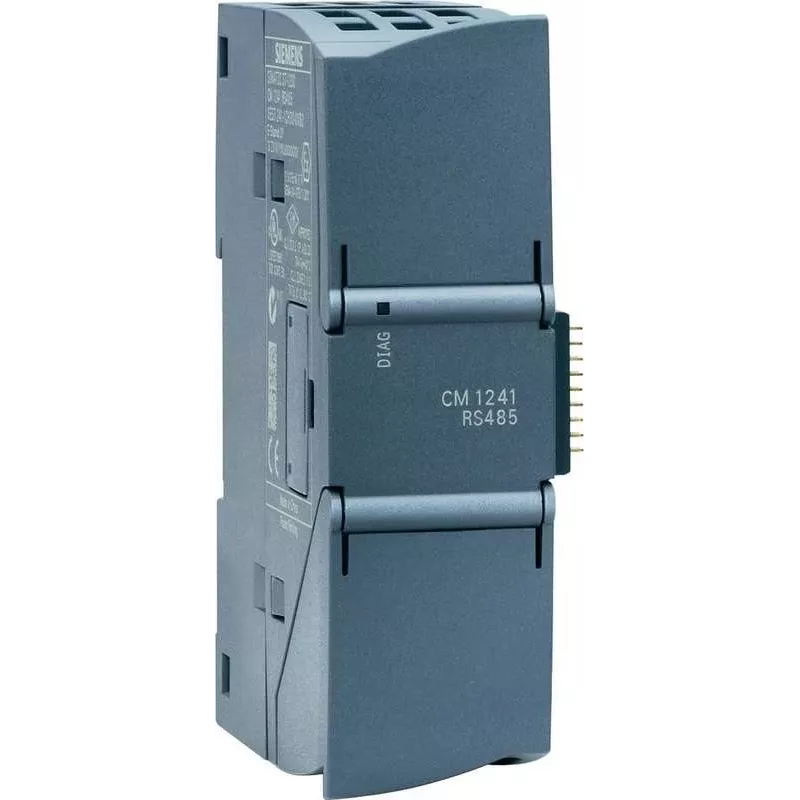

Siemens SIMATIC S7-1200 RS485-Kommunikationsmodul 6ES7241-1CH32-0XB0

Das Siemens 6ES7241-1CH32-0XB0 ist ein Kommunikationsmodul für die SIMATIC S7-1200-Serie, das eine einzelne RS485-Schnittstelle über Schraubklemmen bereitstellt. Es unterstützt Modbus RTU (Master/Slave) und USS-Protokolle und ermöglicht eine nahtlose Integration mit Antrieben, Sensoren und anderen Feldgeräten. Mit Datenraten bis zu 115,2 kbit/s und elektrischer Isolierung gewährleistet es einen zuverlässigen Datenaustausch in industriellen Umgebungen. Die Konfiguration erfolgt über TIA Portal, was die Einrichtung und Diagnose vereinfacht.

Vorteile

Dieses Modul bietet flexible serielle Konnektivität für S7-1200 SPSen und unterstützt sowohl Modbus RTU- als auch USS-Protokolle. Seine elektrische Isolierung schützt den Rückwandbus vor Störungen, während der weite Betriebstemperaturbereich (-20 °C bis +60 °C) für raue industrielle Bedingungen geeignet ist. Die Schraubklemmenverbindung ermöglicht eine schnelle und sichere Verkabelung, und die DIN-Schienen-Montage lässt sich leicht in bestehende Schaltschränke integrieren.

Geeignet für

• Anschluss von Modbus RTU-Slave-Geräten wie Energiezählern, Antrieben und Sensoren
• Steuerung von Siemens-Antrieben über USS-Protokoll
• Erweiterung der Kommunikationsfähigkeiten von S7-1200 SPSen in der Fabrikautomation
• Anwendungen, die eine zuverlässige RS485-Kommunikation über große Entfernungen erfordern

Wichtige Spezifikationen

• Modultyp: Kommunikationsmodul
• Schnittstelle: RS485 (1 Port)
• Protokolle: Modbus RTU (Master/Slave), USS (Master)
• Datenübertragungsrate: 9,6 kbit/s bis 115,2 kbit/s
• Versorgungsspannung: 24 V DC über Rückwandbus
• Stromaufnahme: max. 40 mA
• Leistungsverlust: max. 1 W
• Elektrische Isolierung: zwischen Schnittstelle und Rückwandbus
• Montage: DIN-Schiene
• Betriebstemperatur: -20 °C bis +60 °C (horizontal), -20 °C bis +50 °C (vertikal)
• Schutzart: IP20
• Konfiguration: TIA Portal

Empfehlungen

Für zuverlässige serielle Kommunikation in SIMATIC S7-1200-Systemen ist dieses Modul eine ausgezeichnete Wahl. Stellen Sie eine ordnungsgemäße Erdung sicher und verwenden Sie geschirmte Twisted-Pair-Kabel für RS485-Netzwerke, um Störungen zu minimieren. Konfigurieren Sie das Modul mit der neuesten Version von TIA Portal für optimale Leistung.
