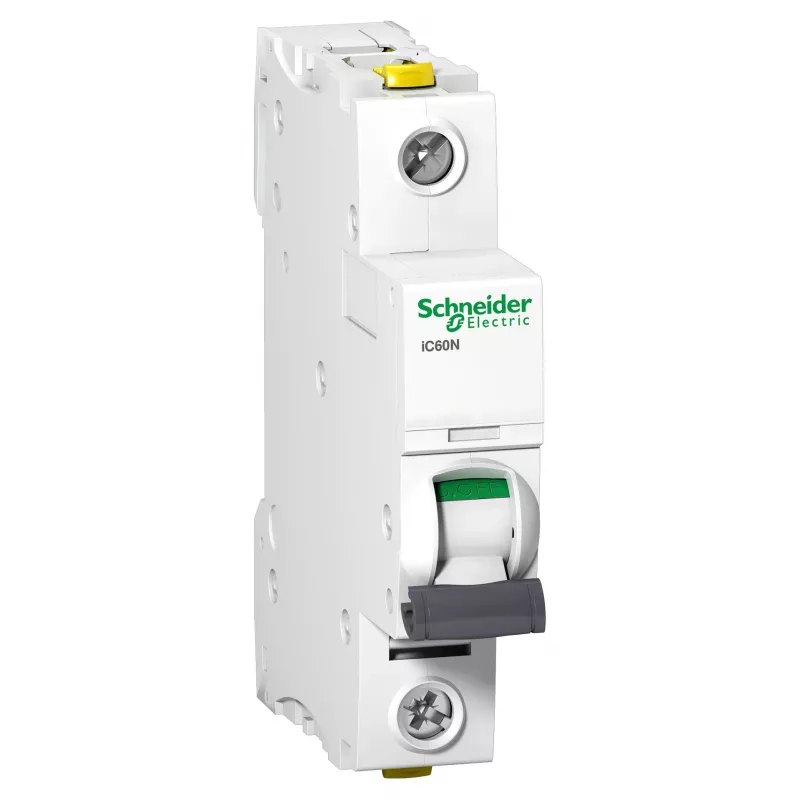

Schneider Electric A9F03125 Acti 9 iC60N Miniature Circuit Breaker MCB 1P C 25A 6kA 10kA

Der Schneider Electric A9F03125 ist ein leistungsstarker Leitungsschutzschalter (MCB) aus der Acti 9 iC60N Serie, der zum Schutz von Stromkreisen vor Überlast und Kurzschluss entwickelt wurde. Mit einer einpoligen Ausführung, C-Auslösecharakteristik und einem Bemessungsstrom von 25 A bietet dieser MCB zuverlässigen Schutz für Wohn-, Gewerbe- und Industrieanwendungen. Er hat ein Schaltvermögen von 6 kA nach IEC 60898-1 und 10 kA nach IEC 60947-2, was ihn für eine Vielzahl von Installationen geeignet macht.

Vorteile

Dieser MCB bietet robusten Schutz mit thermisch-magnetischer Auslösetechnologie, die eine schnelle Reaktion auf Überlast und Kurzschluss gewährleistet. Sein kompaktes Design ermöglicht eine einfache Montage auf der DIN-Schiene und spart Platz in Verteilerkästen. Die Schutzart IP20 gewährleistet Sicherheit gegen feste Fremdkörper, und die Tunnelklemmen nehmen eine breite Palette von Leiterquerschnitten für eine flexible Installation auf.

Geeignet für

• Wohngebäude-Verteiler
• Verteiler in Gewerbegebäuden
• Industrielle Schaltschränke
• Beleuchtungs- und allgemeine Stromkreise

Technische Daten

• Gerätetyp: Leitungsschutzschalter (MCB)
• Baureihe: Acti 9
• Modellserie: iC60N
• Polzahl: 1P
• Bemessungsstrom (In): 25 A
• Auslösecharakteristik: C
• Schaltvermögen (Icn): 6 kA bei 230 V AC (EN/IEC 60898-1), 10 kA bei 220-240 V AC (EN/IEC 60947-2)
• Bemessungsbetriebsspannung (Ue): 220-240 V AC 50/60 Hz, 12-60 V DC
• Bemessungsisolationsspannung (Ui): 500 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Netztyp: AC, DC
• Montageart: DIN-Schiene (Schnappbefestigung)
• Schutzart (IP): IP20
• Elektrische Lebensdauer: 10000 Zyklen
• Mechanische Lebensdauer: 20000 Zyklen
• Klemmentyp: Tunnelklemme
• Anschlussquerschnitt (starr): 1 bis 25 mm²
• Anschlussquerschnitt (flexibel): 1 bis 16 mm²
• Normen: EN/IEC 60898-1, EN/IEC 60947-2
• Betriebstemperatur: -35 bis 70 °C

Empfehlungen

Für einen optimalen Schutz sollte der MCB von einem qualifizierten Elektriker installiert werden und die Schaltungsauslegung den örtlichen elektrischen Vorschriften entsprechen. Dieses Gerät eignet sich ideal zum Schutz von Stromkreisen mit ohmschen und induktiven Lasten wie Beleuchtung, Heizungen und kleinen Motoren.
