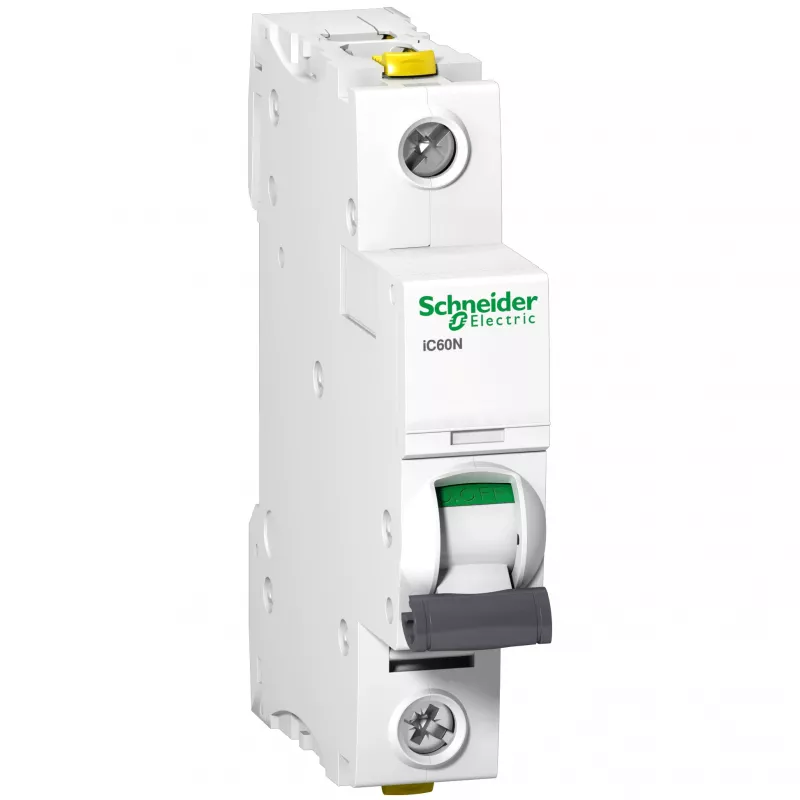

Schneider Electric A9F04116 Acti9 iC60N Leitungsschutzschalter 16A C-Charakteristik 10kA 1P

Der Schneider Electric A9F04116 ist ein leistungsstarker Leitungsschutzschalter (MCB) aus der Acti9 iC60N-Serie, entwickelt für den zuverlässigen Schutz von Stromkreisen gegen Überlast und Kurzschluss. Mit einem Bemessungsstrom von 16 A und einer C-Auslösecharakteristik ist er ideal für allgemeine Anwendungen in Wohn-, Gewerbe- und Industrieanlagen. Dieser 1-polige Schutzschalter bietet ein Schaltvermögen von 10 kA bei 230 V AC und gewährleistet eine robuste Leistung unter Fehlerbedingungen.

Vorteile

Kompaktes Design für Hutschienenmontage, einfache Installation mit Tunnelklemmen, hohe elektrische und mechanische Lebensdauer (10.000/20.000 Zyklen) und Einhaltung internationaler Normen EN/IEC 60898-1 und EN/IEC 60947-2.

Geeignet für

• Schutz von Beleuchtungskreisen, Steckdosen und kleinen Geräten
• Verteiler in Wohn- und Geschäftsgebäuden
• Industrielle Schalttafeln, die zuverlässigen Überstromschutz erfordern

Wichtige technische Daten

• Produkttyp: Leitungsschutzschalter (MCB)
• Baureihe: Acti9
• Modellserie: iC60N
• Polzahl: 1P (1 geschützter Pol)
• Bemessungsstrom (In): 16 A
• Auslösecharakteristik: C
• Schaltvermögen (Icu): 10 kA bei 220-240 V AC
• Bemessungsbetriebsspannung (Ue): 220-240 V AC, 380-415 V AC, 440 V AC, 12-72 V DC
• Netztyp: AC, DC
• Montageart: Hutschiene
• Schutzart (IP): IP20
• Elektrische Lebensdauer: 10000 Zyklen
• Mechanische Lebensdauer: 20000 Zyklen
• Klemmentyp: Tunnelklemme
• Anschlussquerschnitt: 1...25 mm² (starr), 1...16 mm² (flexibel)
• Normen: EN/IEC 60898-1, EN/IEC 60947-2
• Betriebstemperatur: -35...70 °C
• Verschmutzungsgrad: 3

Empfehlungen

Für optimalen Schutz stellen Sie sicher, dass der Schutzschalter von einem qualifizierten Elektriker installiert wird und die Kurzschlussleistung des Systems das Schaltvermögen des Schutzschalters nicht überschreitet. Kombinieren Sie ihn mit kompatiblen Schneider Electric Verteilern und Zubehör.
