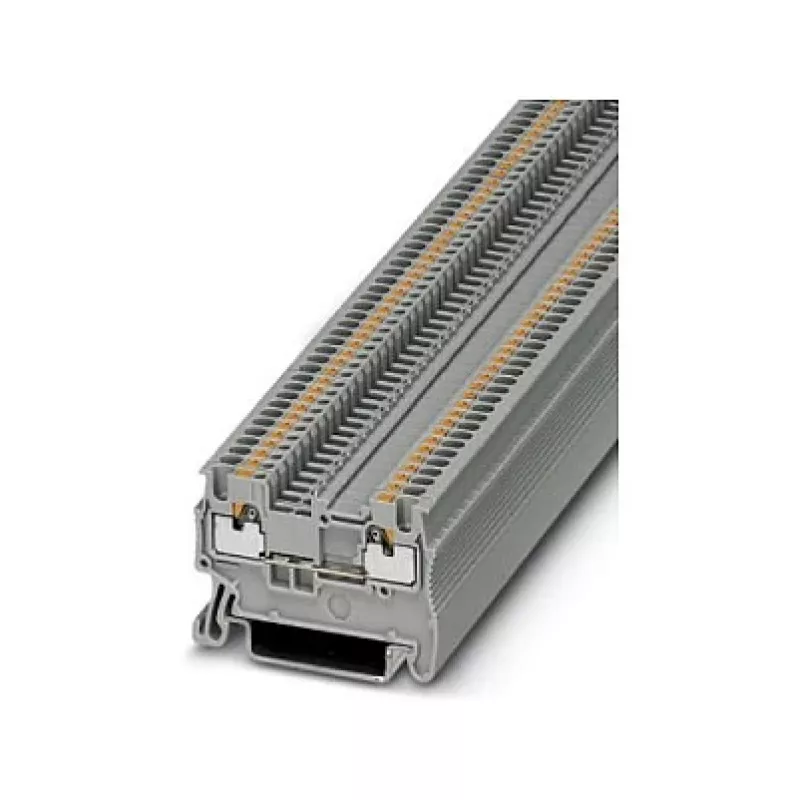

Phoenix 3208100 PT 1,5/S Durchgangsklemme, Push-in, 1,5 mm², grau

Die Phoenix 3208100 PT 1,5/S überzeugt mit ihrer Push-in-Anschlusstechnik, die ein werkzeugloses Verdrahten von massiven und feindrähtigen Leitern bis 1,5 mm² ermöglicht. Diese einstöckige Durchgangsklemme ist für hochdichte Hutschienen-Installationen ausgelegt und bietet einen kompakten Footprint, ohne die elektrische Leistung zu beeinträchtigen. Das graue Polyamidgehäuse gewährleistet Langlebigkeit und erfüllt die Entflammbarkeitsnorm UL 94 V0, wodurch es für anspruchsvolle industrielle Umgebungen geeignet ist.

Highlights

• Push-in-Anschluss für schnelles, werkzeugloses Verdrahten
• Nennquerschnitt: 1,5 mm² (massiv/feindrähtig)
• Bemessungsspannung/-strom: 500 V / 17,5 A (IEC)
• Montage auf NS 35/7,5 oder NS 35/15 Hutschienen
• UL 94 V0 flammhemmendes Polyamidgehäuse

Im täglichen Einsatz

Die Installation ist unkompliziert: Einfach den Leiter auf 8–10 mm abisolieren und in den Anschlusspunkt einführen. Der Push-in-Mechanismus greift den Draht sicher, reduziert die Verdrahtungszeit und macht Spezialwerkzeuge überflüssig. Das kompakte Design der Klemme ermöglicht eine hochdichte Montage, während der weite Betriebstemperaturbereich (-60 °C bis 105 °C) zuverlässige Leistung unter rauen Bedingungen gewährleistet. Das graue Gehäuse sorgt für eine klare visuelle Identifikation in Schaltschränken.

Technische Daten

• Anschlusstechnik: Push-in
• Anzahl der Positionen: 1
• Anzahl der Anschlüsse: 2
• Leiterquerschnitt massiv: 0,14–1,5 mm²
• Leiterquerschnitt feindrähtig: 0,14–1,5 mm²
• AWG-Bereich: 26–16
• Abisolierlänge: 8–10 mm
• Isolierstoff: PA (Polyamid)
• Entflammbarkeitsklasse: UL 94 V0
• Betriebstemperatur: -60 °C bis 105 °C
• Bemessungsstoßspannung: 6 kV
• Anzahl der Ebenen: 1

Abschließender Hinweis

Mit seiner robusten Konstruktion und werkzeuglosen Verdrahtung ist die Phoenix 3208100 PT 1,5/S eine zuverlässige Wahl für Schaltschrankbauer und Maschinenhersteller, die Effizienz und Sicherheit suchen.
