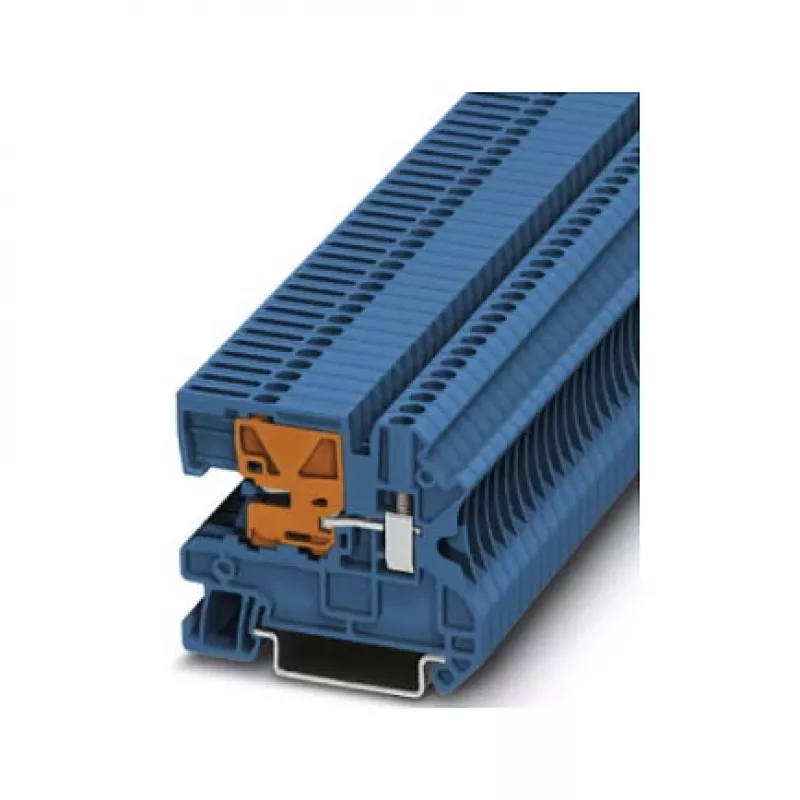

Phoenix Contact N-Trennklemme UTN 2.5, 2,5 mm², Schraubanschluss, Blau (3245011)

N-Trennklemmen sind ein sicherheitskritisches Bauteil in modernen elektrischen Installationen und ermöglichen ein schnelles Trennen von Stromkreisen für Wartungs- oder Notfallisolierung. Die Phoenix Contact 3245011 ist eine kompakte N-Trennklemme aus der UTN-2.5-Serie, ausgelegt für die Hutschienenmontage. Mit Schraubanschluss und einem Nennquerschnitt von 2,5 mm² bietet sie zuverlässige Leistung in Schaltschränken, Schaltanlagen und Gebäudeverteilern.

Für wen ist sie geeignet

Diese Klemme ist ideal für Schaltschrankbauer, Elektriker und Wartungsfachkräfte, die einen klar definierten Trennpunkt für Neutralleiter benötigen. Sie eignet sich für Anwendungen in Industriemaschinen, Prozesssteuerung und Energieverteilung, wo die Einhaltung von IEC-Normen und hohe Betriebssicherheit von größter Bedeutung sind.

Hauptmerkmale

• N-Trennfunktion mit sichtbarem Trennschieber für eindeutige Stromkreistrennung.
• Schraubanschlusstechnik für gasdichte und vibrationsfeste Verdrahtung.
• Bemessungsspannung 500 V und Bemessungsstrom 24 A für robuste Leistung.
• Großer Leiterquerschnittsbereich: 0,14 bis 4 mm² (massiv und feindrähtig) bzw. 26-12 AWG.
• Blaues Gehäuse zur sofortigen Identifizierung des Neutralleiters.
• Selbstverlöschendes Polyamid-Isoliermaterial (UL 94 V0) für erhöhte Sicherheit.
• Universelle Montage auf Hutschiene NS 35/7,5 oder NS 35/15.

Technische Daten

• Marke: Phoenix Contact
• MPN: 3245011
• Typ: N-Trennklemme
• Anschlussart: Schraubanschluss
• Nennquerschnitt: 2,5 mm²
• Leiterquerschnitt (massiv): 0,14 - 4 mm²
• Leiterquerschnitt (feindrähtig): 0,14 - 4 mm²
• AWG-Größe: 26 - 12
• Anzahl der Anschlüsse: 2
• Anzahl der Potentiale: 1
• Farbe: Blau
• Montageart: Hutschiene NS 35/7,5, NS 35/15
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 24 A
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Isoliermaterial: PA (Polyamid)
• Brennbarkeitsklasse: UL 94 V0
• Abisolierlänge: 9 mm
• Anzugsdrehmoment: 0,5 - 0,6 Nm

Tipps

Um eine sichere Verbindung zu gewährleisten, schneiden Sie den Leiter auf die richtige Länge und isolieren Sie 9 mm ab. Führen Sie den Leiter vollständig in die Klemme ein und ziehen Sie die Schraube mit 0,5-0,6 Nm an. Überprüfen Sie vor Wartungsarbeiten immer die Trennung über den Schiebermechanismus. Die Klemme ist für die Verwendung mit Standard-Hutschienen ausgelegt und sollte in einem geeigneten Gehäuse mit der erforderlichen Schutzart installiert werden.
