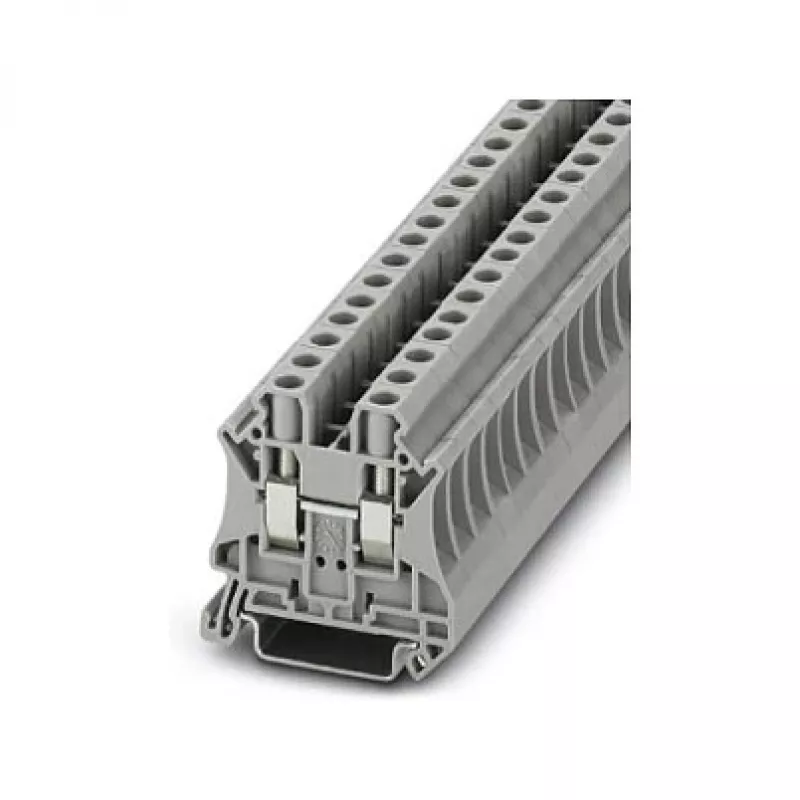

Phoenix Contact 3044131 UT 6 Durchgangsklemme, Schraubanschluss, 6 mm², 1000 V, 41 A, grau

In Schaltschränken und Verteilerkästen sind zuverlässige elektrische Verbindungen unerlässlich. Die Phoenix Contact 3044131 UT 6 Durchgangsklemme bietet einen robusten Schraubanschluss für Leiter bis 6 mm² und gewährleistet sichere und wartungsfreie Verdrahtung in industriellen Anwendungen.

Für wen ist sie geeignet

Diese Klemme ist für Elektroingenieure, Schaltschrankbauer und Wartungstechniker konzipiert, die eine zuverlässige Lösung für die Hutschienenmontage in Automatisierung, Energieverteilung und Maschinenbau benötigen. Sie eignet sich für Umgebungen, in denen Vibrationsfestigkeit und Langzeitstabilität gefordert sind.

Hauptmerkmale

• Schraubanschluss mit M4-Gewinde und Anzugsdrehmoment 1,5–1,8 Nm für vibrationssichere Klemmung
• Nennquerschnitt 6 mm² (AWG 20–8) für hohe Ströme bis 41 A bei 1000 V
• Graues Polyamidgehäuse, Brennbarkeitsklasse UL 94 V0, Betriebstemperatur -60 °C bis 105 °C
• Passend für Standard-Hutschienen 35 mm (NS 35/7,5 und NS 35/15) für schnelle Schnappmontage
• Umfangreiche internationale Zulassungen: UL, CSA, VDE, EAC, ATEX, IECEx und maritime Zertifizierungen

Technische Daten

• Typ: Durchgangsklemme
• Anschlussart: Schraubanschluss
• Anzahl der Anschlüsse: 2
• Anzahl der Positionen: 1
• Nennquerschnitt: 6 mm²
• AWG-Bereich: 20 - 8
• Nennspannung: 1000 V (IEC)
• Nennstrom: 41 A (IEC)
• Nennstoßspannung: 8 kV
• Abisolierlänge: 10 mm
• Gewinde: M4
• Anzugsdrehmoment: 1,5 - 1,8 Nm
• Isolierstoff: PA (Polyamid)
• Farbe: Grau
• Montageart: Hutschiene NS 35/7,5, NS 35/15
• Betriebstemperatur: -60 °C bis 105 °C
• Brennbarkeitsklasse: UL 94 V0
• Verschmutzungsgrad: 3
• Überspannungskategorie: III

Tipps

Für optimale Leistung Leiter auf 10 mm abisolieren und mit dem angegebenen Drehmoment anziehen. Bei feindrähtigen Leitern Aderendhülsen verwenden, um ein Aufspleißen zu verhindern. Die Klemme kann mit anderen UT-Serienklemmen unter Verwendung von Standard-Endabdeckungen und Trennplatten zu einer sauberen und sicheren Baugruppe gruppiert werden.
