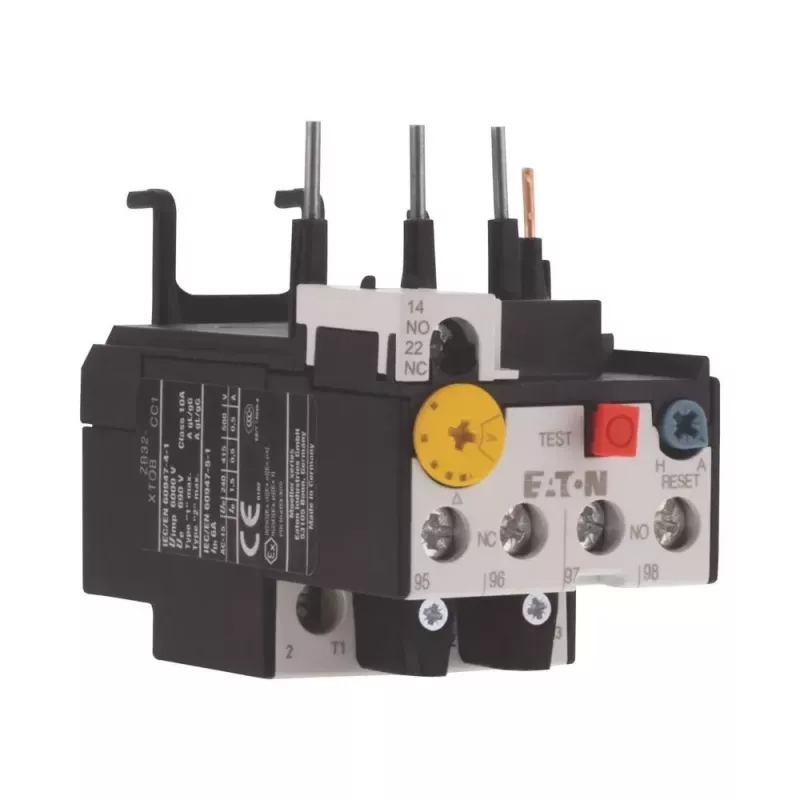

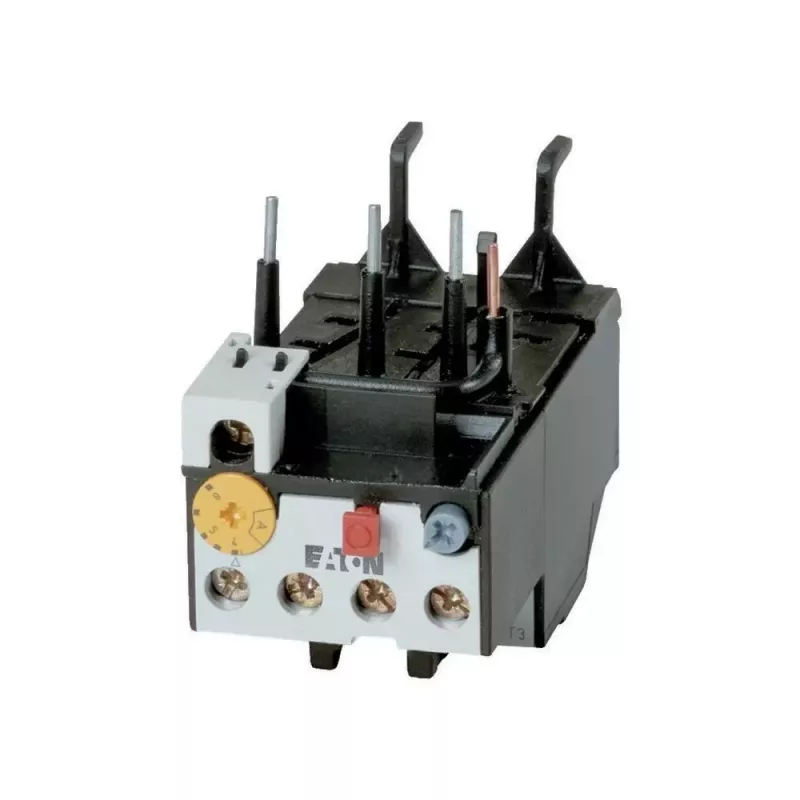

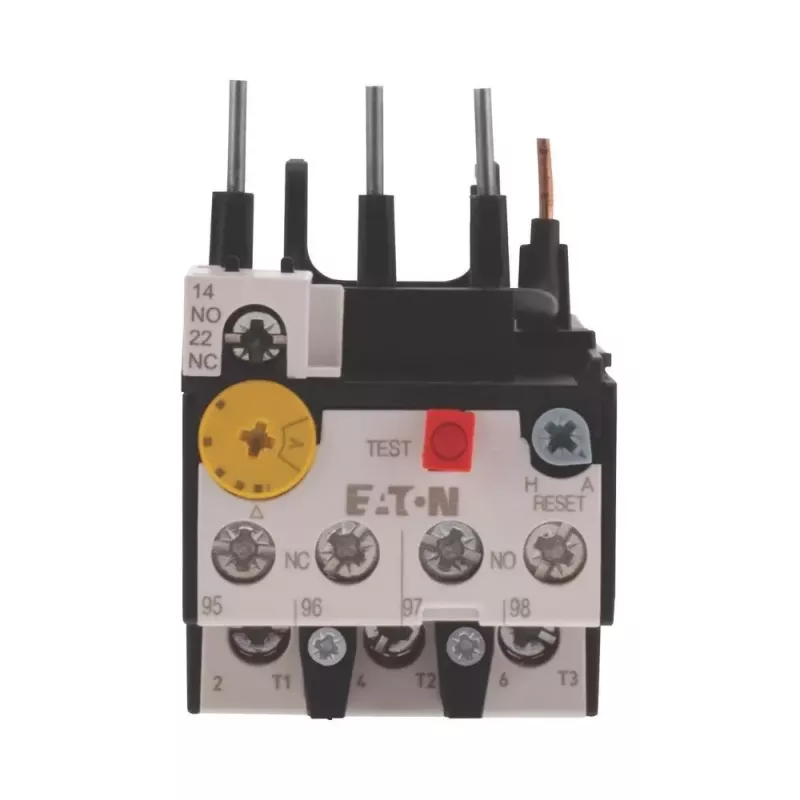

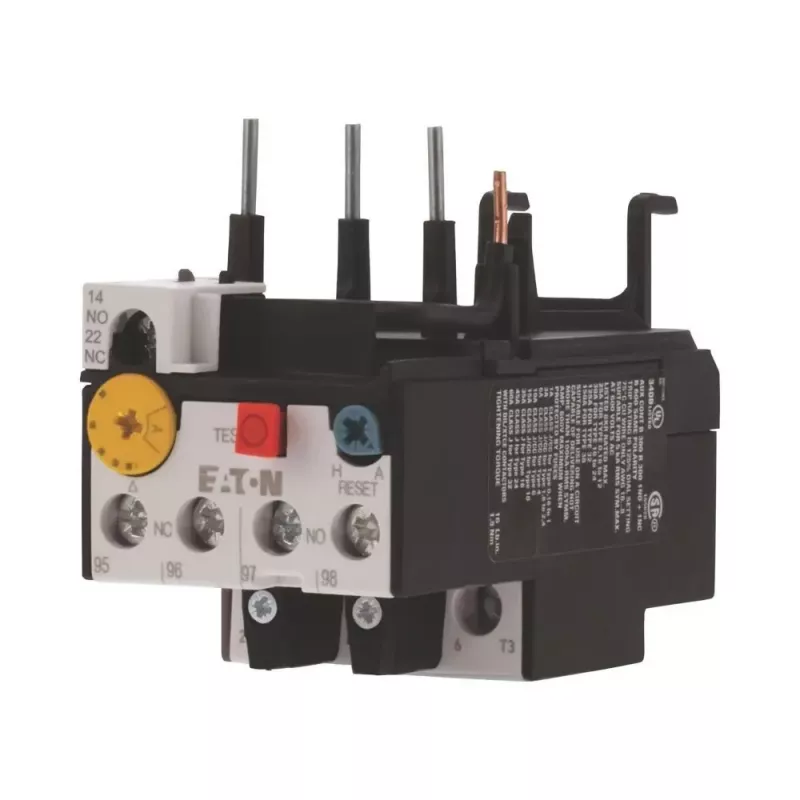

EATON ZB32-16 Thermischer Überlastschutz 10-16 A für DILM17-32 Schütze 278452

Thermisches Überlastrelais mit einstellbarem Strombereich von 10 A bis 16 A, ausgelegt für die Direktmontage auf Eaton DILM17-, DILM25- und DILM32-Schützen. Es bietet zuverlässigen Motorschutz gegen Überlast und Phasenausfall in Drehstromkreisen bis 690 V AC.

Vorteile

Manuelle oder automatische Rücksetzfunktion über Frontdrehschalter wählbar. Auslöseanzeige zur schnellen Fehleridentifikation. Hilfskontakte (1 NO + 1 NC) für Steuersignalisierung. Kompakte Bauform mit IP20-Schutz.

Geeignet für

• Motorschutz in industriellen Schaltschränken
• Drehstrommotoren mit Nennstrom 10-16 A
• Direktmontage auf DILM17-32 Schützen

Technische Hauptdaten

• Stromeinstellbereich: 10 - 16 A
• Thermische Überlastklasse: Class 10A
• Polzahl: 3
• Bemessungsbetriebsspannung: bis 690 V AC
• Hilfskontakte: 1 NO + 1 NC
• Rücksetzfunktion: manuell/automatisch wählbar
• Schutzart: IP20
• Betriebstemperatur: -25°C bis +55°C

Empfehlungen

Ideal zum Schutz von Motoren in Kombination mit Eaton DILM-Schützen. Stellen Sie die korrekte Stromeinstellung entsprechend dem Motorvollaststrom sicher.
