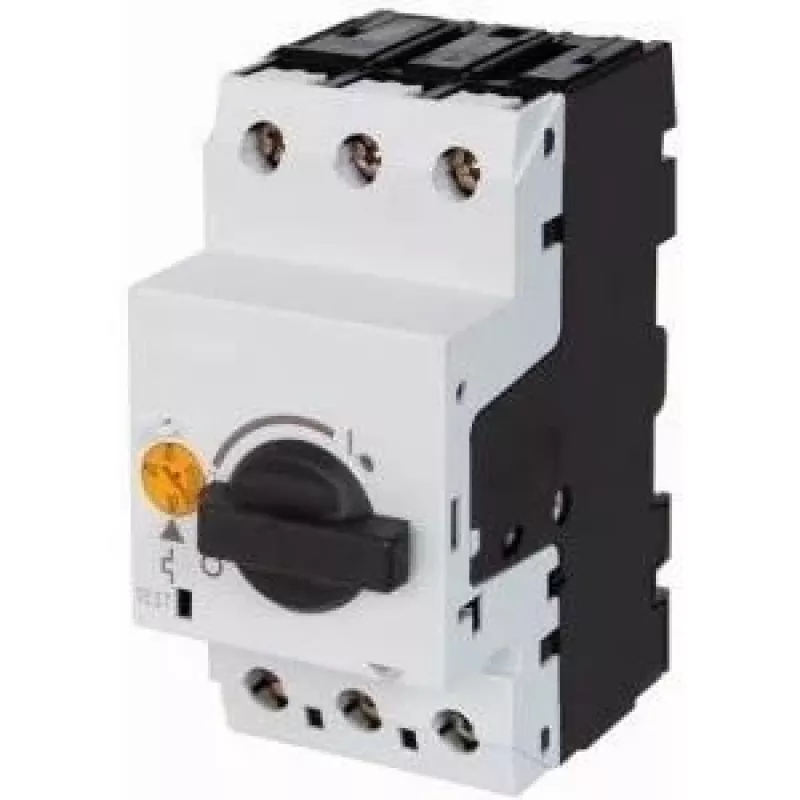

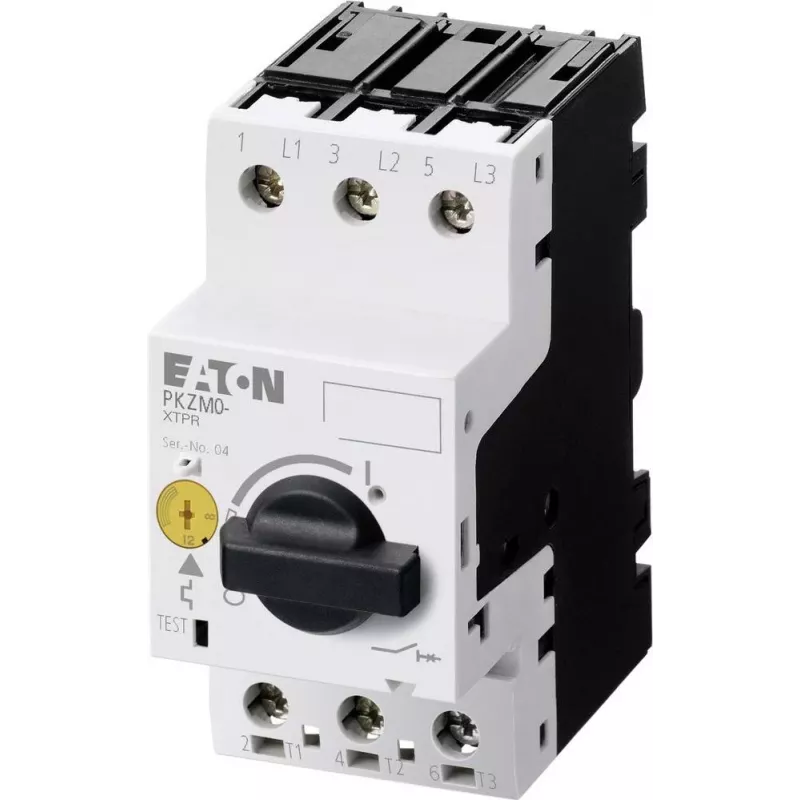

EATON PKZM0-6.3 Motorschutzschalter, 3-polig, 4-6,3 A, 2,2 kW, Drehknopf

Motorausfälle durch Überlast oder Kurzschluss können die Produktion stoppen und zu kostspieligen Reparaturen führen. Der EATON PKZM0-6.3 Motorschutzschalter ist genau dafür gebaut. Mit einem thermisch-magnetischen Auslöser trennt er den Motor zuverlässig bei Überlast oder Kurzschluss, während seine Phasenausfallempfindlichkeit vor gefährlichem Einphasenbetrieb schützt. Dieser 3-polige Schutzschalter ist für einen Dauerstrom von 6,3 A ausgelegt und für Motoren bis 2,2 kW bei 400 V AC geeignet.

Für wen ist er geeignet

Dieses Gerät ist für Elektroingenieure, Schaltschrankbauer und Wartungstechniker gedacht, die zuverlässigen Motorschutz in industriellen Schaltschränken, Werkzeugmaschinen, Pumpen, Ventilatoren und Fördersystemen benötigen. Es ist ideal für die Hutschienenmontage in Verteilerkästen oder geschlossenen Startern.

Hauptmerkmale

• Einstellbarer Überlastauslöser von 4 A bis 6,3 A für präzise Motoranpassung
• Fester Kurzschlussauslöser bei 98 A für schnelle Fehlerbeseitigung
• Phasenausfallempfindlichkeit schützt vor Motorbrand durch Einphasenbetrieb
• Drehknopfbetätigung mit klarer EIN/AUS- und Auslöseanzeige
• Hohes Schaltvermögen von 50 kA bei 400 V für robusten Kurzschlussschutz
• Kompakte 45 mm Breite spart Platz im Schaltschrank
• Entspricht IEC/EN 60947-4-1 für Motorschutzeinrichtungen

Technische Daten

• Bemessungsbetriebsstrom (Ie): 6,3 A
• Einstellbereich Überlastauslöser: 4 - 6,3 A
• Bemessungsleistung: 2,2 kW bei 400 V AC
• Bemessungsspannung (Ue): 400 V AC
• Polzahl: 3
• Betätigungsart: Drehknopf
• Montageart: Hutschiene (35 mm) / Schraubbefestigung
• Schutzart: IP20 (Klemmen), IP65 (mit Gehäuse)
• Klemmentyp: Schraubklemmen
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungskurzschlussausschaltvermögen (Icu): 50 kA bei 400 V
• Auslösecharakteristik: thermisch-magnetisch
• Phasenausfallempfindlichkeit: Ja
• Normenkonformität: IEC/EN 60947-4-1
• Betriebstemperaturbereich: -25 bis +55 °C

Tipps

Um einen optimalen Schutz zu gewährleisten, stellen Sie den Überlastauslöser auf den Nennstrom des Motors ein, wie auf dem Typenschild angegeben. Die Phasenausfallempfindlichkeit ist immer aktiv, sodass keine zusätzliche Verdrahtung erforderlich ist. Für Installationen in staubigen oder feuchten Umgebungen montieren Sie den Schutzschalter in einem Gehäuse mit mindestens IP65-Schutz.
