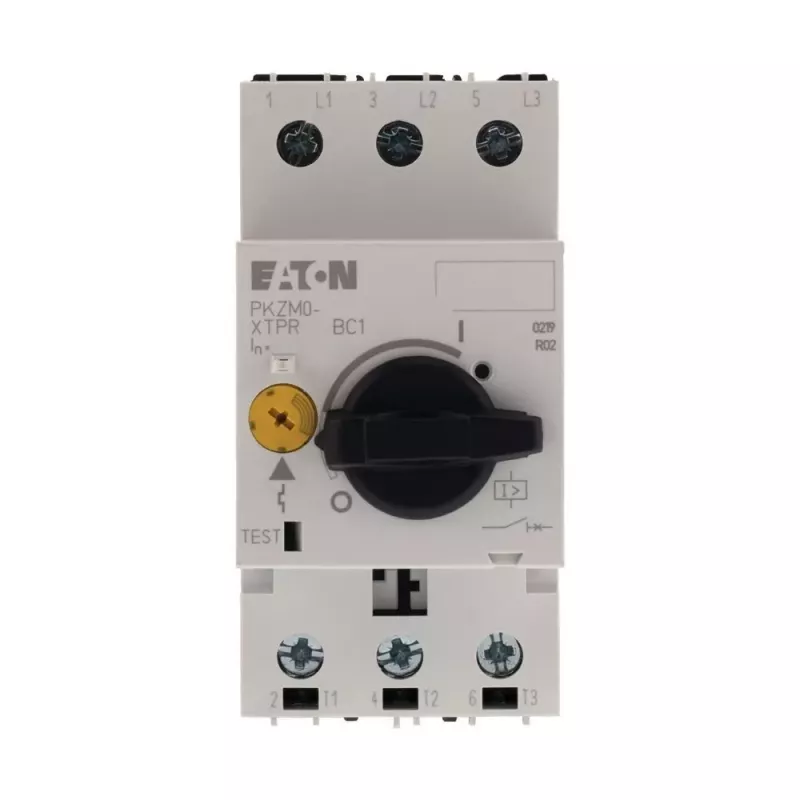

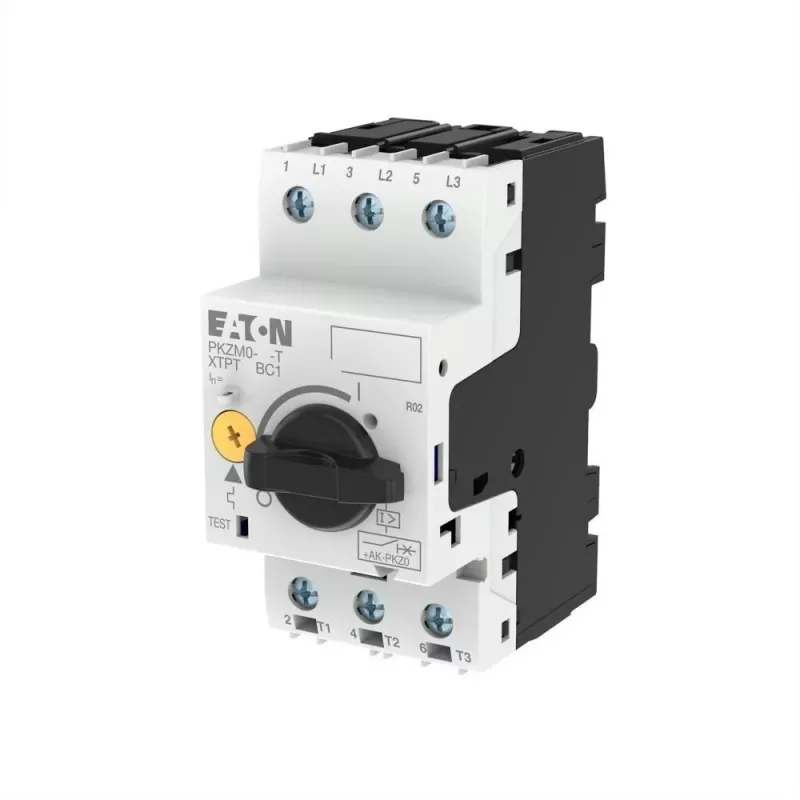

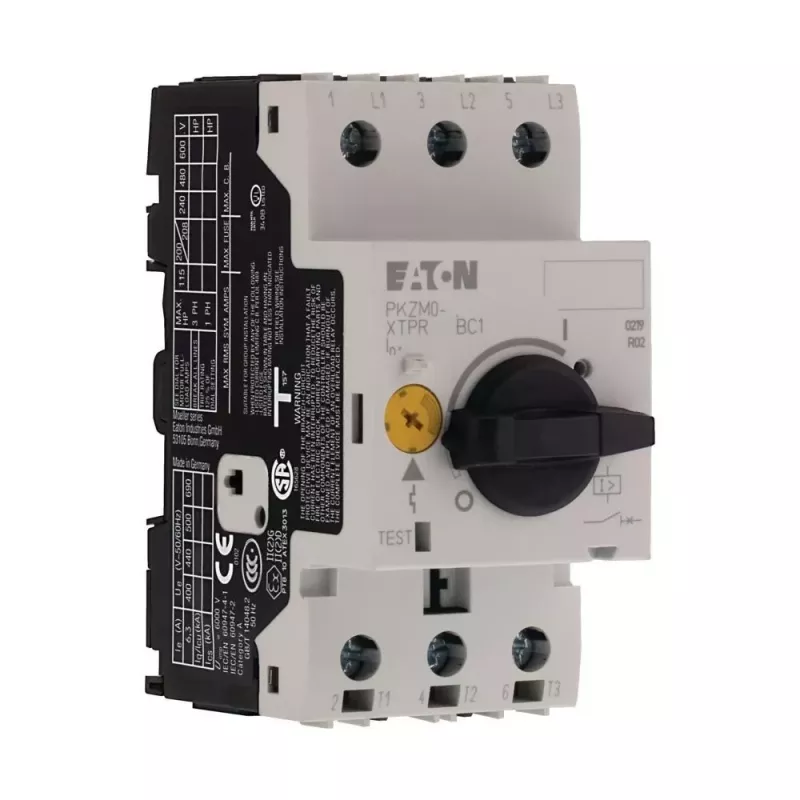

Eaton PKZM0-0.4-T Transformatorenschutz-Leitungsschutzschalter, 3-polig, 0,25-0,4 A, thermisch-magnetisch, Drehgriff 088909

In industriellen Schaltschränken und elektrischen Schaltschränken von Werkzeugmaschinen schützt der Eaton PKZM0-0.4-T kleine Transformatoren vor Überlast und Kurzschluss. Dieser 3-polige Motorschutzschalter wird manuell über einen Drehgriff betätigt und verfügt über ein thermisch-magnetisches Auslösesystem mit festem unverzögertem Auslöser bei 6,2 A. Sein einstellbarer thermischer Überlastbereich (0,25–0,4 A) ermöglicht eine präzise Anpassung an die Primärströme von Transformatoren und gewährleistet zuverlässigen Schutz ohne unerwünschte Auslösungen.

Wichtige technische Daten

• Polzahl: 3
• Bemessungsbetriebsstrom (Ie): 0,4 A
• Einstellbereich des thermischen Überlastauslösers: 0,25 – 0,4 A
• Unverzögerter Kurzschlussauslöser: 6,2 A (fest)
• Bemessungsbetriebsspannung (Ue): bis 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Kurzschlussausschaltvermögen (Icu) bei 400 V: 80 kA
• Betätigungsart: Drehgriff (manuell)
• Montageart: DIN-Schienen- / Schraubmontage
• Schutzart (Front): IP20
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Auslösecharakteristik: thermisch-magnetisch (für Transformatorenschutz)
• Anschlussart: Schraubklemmen
• Klemmkapazität (starr/flexibel): 1 x (1–6 mm²) / 2 x (1–2,5 mm²)
• Normen: IEC/EN 60947-2, IEC/EN 60947-4-1
• Mechanische Lebensdauer: 100.000 Schaltspiele

Warum dieses Produkt wählen

Der PKZM0-0.4-T ist für zuverlässigen Transformatorenschutz in industriellen Umgebungen konzipiert. Seine präzise thermische Einstellung und das hohe Schaltvermögen gewährleisten einen zuverlässigen Betrieb, während die kompakte Bauform Platz im Schaltschrank spart. Der Drehgriff bietet eine klare EIN/AUS-Anzeige und ermöglicht die manuelle Trennung, was die Sicherheit bei Wartungsarbeiten erhöht. Mit Schraubklemmen und DIN-Schienenmontage ist die Installation einfach und sicher.

Ideale Anwendungsfälle

• Schutz von Steuertransformatoren in Werkzeugmaschinen und Produktionslinien
• Primärseitiger Schutz kleiner Transformatoren in HLK- und Pumpensystemen
• Motor- und Transformatorenschutz in Förder- und Verpackungsmaschinen
• Einsatz in Schaltschränken, die manuelle Rückstellung und hohe Kurzschlussleistungen erfordern

Gut zu wissen

Die PKZM0-Serie wird in der industriellen Automatisierung häufig eingesetzt und erfüllt internationale Normen. Der Schutzschalter ist für Drehstromsysteme bis 690 V geeignet und kann auf Standard-35-mm-DIN-Schienen oder direkt auf eine Platte geschraubt montiert werden. Seine IP20-Frontschutzart ist für die Installation in geschlossenen elektrischen Gehäusen vorgesehen. Für Hilfskontakte oder Arbeitsstromauslöser sind kompatible Zubehörteile separat erhältlich.
