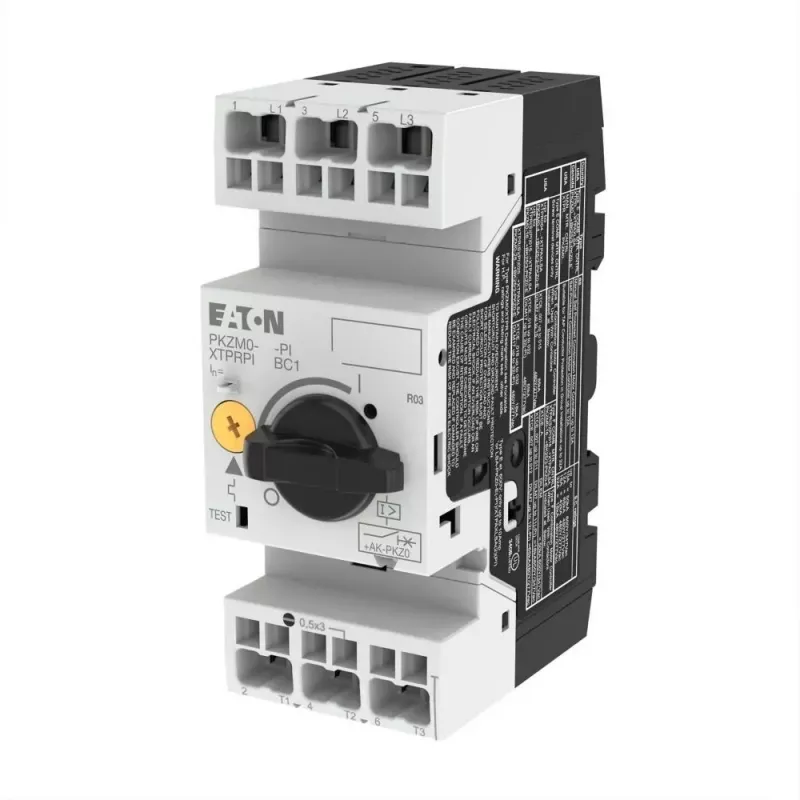

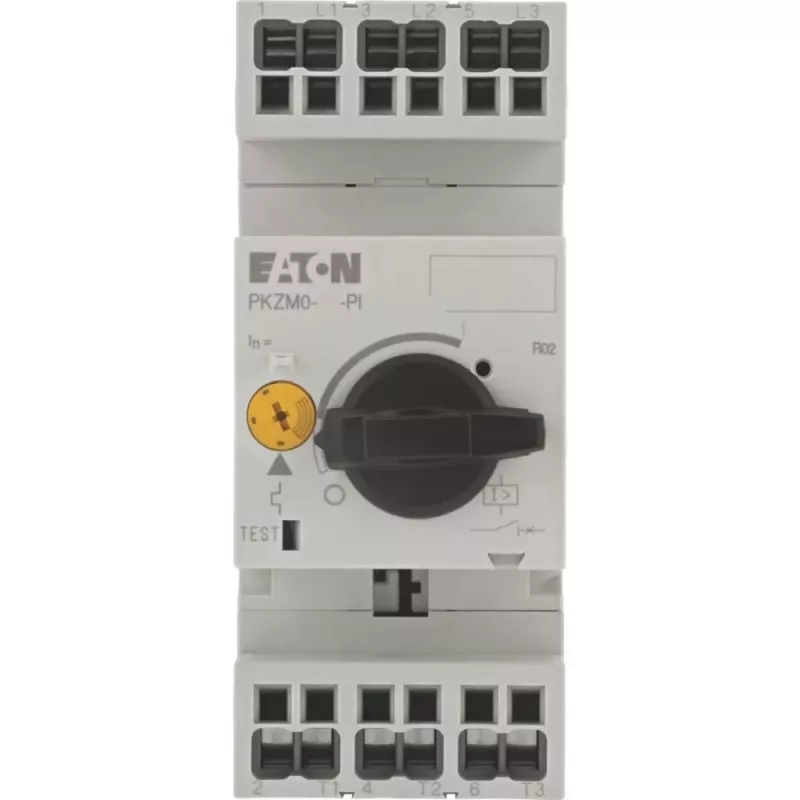

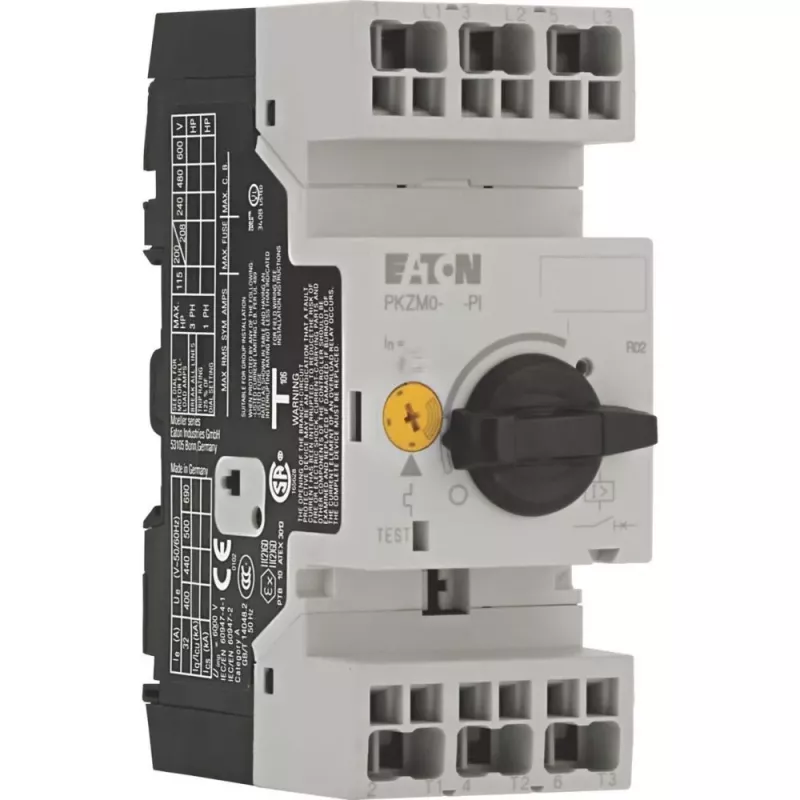

Eaton PKZM0-20-PI Motorschutzschalter, 3-polig, 16-20 A, 690 V AC 199160

Der Eaton PKZM0-20-PI zeichnet sich durch seinen präzise einstellbaren Überlastbereich von 16–20 A und seine robuste Nennspannung von 690 V AC aus und ist damit eine zuverlässige Wahl für den Schutz von Motoren in anspruchsvollen industriellen Umgebungen. Sein kompaktes Design und die zuverlässige thermisch-magnetische Auslösung gewährleisten einen effektiven Schutz gegen Überlast und Kurzschluss.

Highlights

• Einstellbarer Überlastauslöser: 16–20 A
• Nennbetriebsspannung: 690 V AC
• 3-polige Ausführung mit Schraubklemmen
• Hohes Kurzschlussausschaltvermögen: 100 kA bei 400 V
• DIN-Schienen- oder Schraubbefestigung

Im täglichen Einsatz

Dieser Motorschutzschalter ist für die einfache Integration in Motorsteuerkreise konzipiert. Die Schraubklemmen nehmen Leiter von 1 bis 6 mm² auf und gewährleisten sichere Verbindungen. Mit einer elektrischen und mechanischen Lebensdauer von über 100.000 Schaltspielen bietet er langfristige Zuverlässigkeit im Dauerbetrieb.

Technische Daten

• Nennbetriebsstrom (Ie): 20 A
• Einstellbereich des Überlastauslösers: 16 - 20 A
• Nennbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Polzahl: 3
• Auslösecharakteristik: Thermisch-magnetisch
• Kurzschlussauslöser (unverzögert): Fest, ca. 280 A
• Bemessungskurzschlussausschaltvermögen bei 690 V: 6 kA
• Bemessungskurzschlussausschaltvermögen bei 400 V: 100 kA
• Montageart: DIN-Schiene (EN 60715) / Schraubbefestigung
• Anschlussart: Schraubklemmen
• Klemmenkapazität (starr/flexibel): 1 - 6 mm²
• Schutzart: IP20 (Klemmen), IP00 (Front)
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Normen: IEC/EN 60947-4-1, VDE 0660
• Elektrische Lebensdauer: >100.000 Schaltspiele
• Mechanische Lebensdauer: >100.000 Schaltspiele
• Funktion: Motorschutz, Überlastschutz, Kurzschlussschutz

Abschließende Anmerkung

Der PKZM0-20-PI kombiniert präzise Einstellung, hohes Schaltvermögen und langlebige Konstruktion und ist damit eine solide Wahl für den Motorschutz in industriellen Umgebungen.
