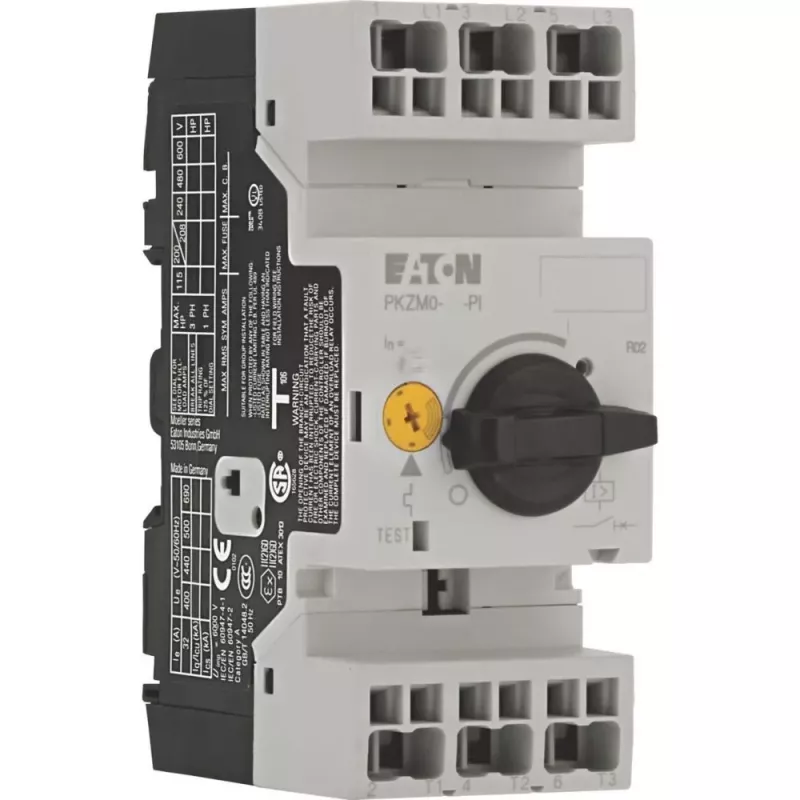

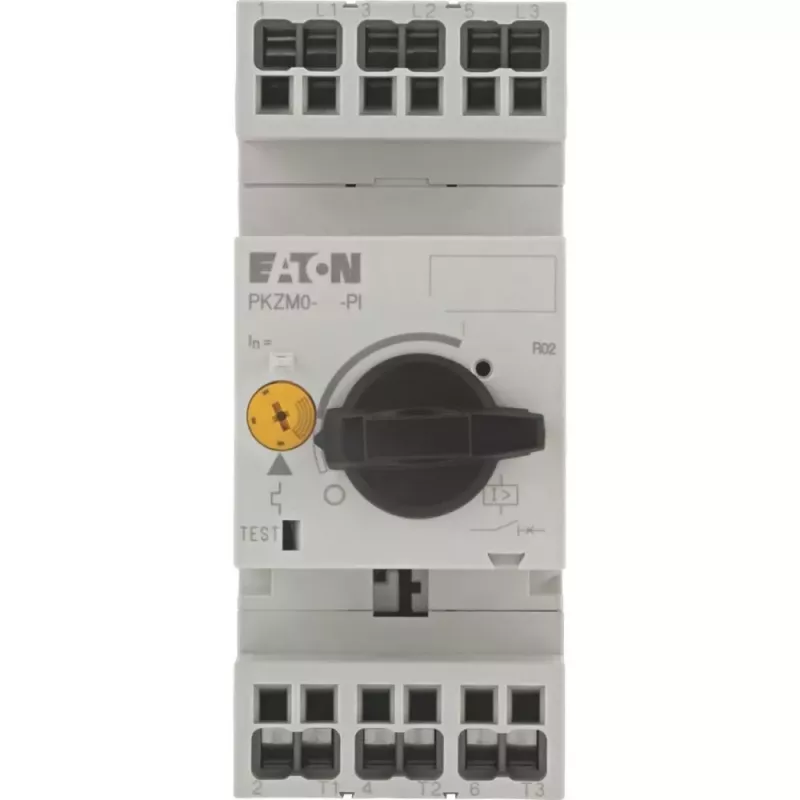

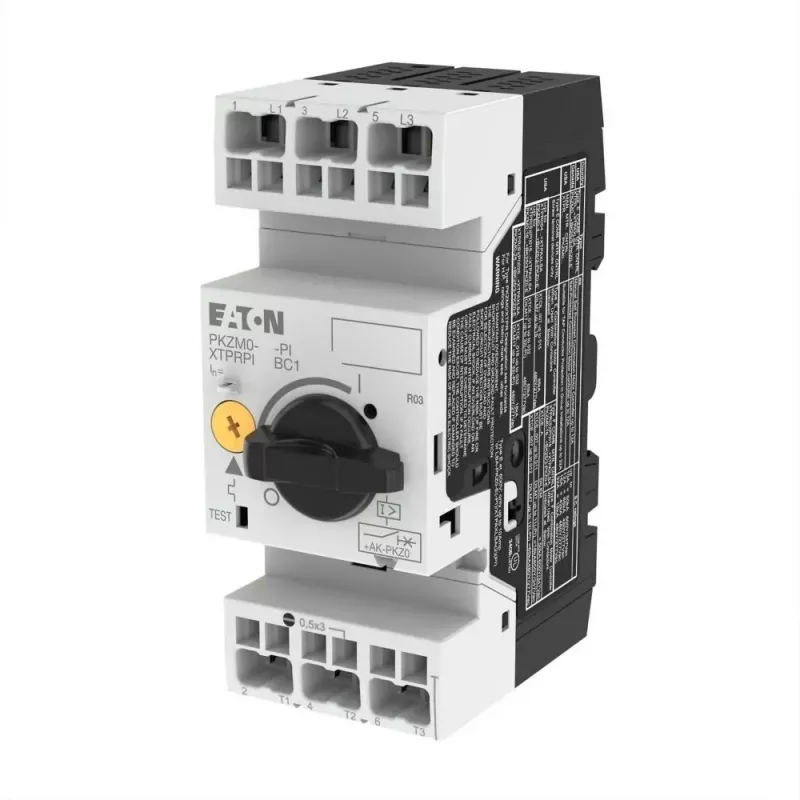

Eaton PKZM0-12-PI Motorschutzschalter, 8-12 A, 3-polig, thermisch-magnetisch, DIN-Schiene 199158

Schützen Sie Motoren vor Überlast und Kurzschluss mit dem Eaton PKZM0-12-PI Motorschutzschalter. Dieser 3-polige thermisch-magnetische Schutzschalter bietet einen einstellbaren Strombereich von 8 bis 12 A und eignet sich für eine Vielzahl von Motoranwendungen bis 690 V AC.

Für wen ist er geeignet

Elektroingenieure, Schaltschrankbauer und Instandhaltungstechniker, die zuverlässigen Motorschutz in industriellen Schaltschränken und im Maschinenbau benötigen.

Hauptmerkmale

• Einstellbarer thermischer Überlastauslöser von 8 bis 12 A
• Fester magnetischer Kurzschlussauslöser bei ca. 14 x Ie max
• 3-polige Ausführung für Drehstrommotorschutz
• Bemessungsbetriebsspannung bis 690 V AC
• Kurzschlussausschaltvermögen von 50 kA bei 400 V
• Montage auf Standard-DIN-Schiene 35 mm
• Schraubklemmen für sichere Verdrahtung
• Entspricht IEC/EN 60947-4-1

Technische Daten

• Bemessungsstromeinstellbereich: 8 - 12 A
• Bemessungsbetriebsstrom (Ie): 12 A
• Polzahl: 3
• Bemessungsbetriebsspannung (Ue): bis 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Kurzschlussausschaltvermögen (Icu) bei 400 V: 50 kA
• Überlastauslöser: thermisch, einstellbar
• Kurzschlussauslöser: magnetisch, fest
• Montage: DIN-Schiene (35 mm)
• Anschluss: Schraubklemmen
• Schutzart (Front): IP00
• Schutzart (Klemmen): IP20
• Normkonformität: IEC/EN 60947-4-1
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Leistungsverlust pro Pol: 4,2 W bei Iu
• Auslösecharakteristik: thermisch-magnetisch
• Geeignet für Motorschutz: ja

Tipps

Wählen Sie die geeignete Stromeinstellung basierend auf dem Nennstrom des Motors. Stellen Sie ein ordnungsgemäßes Anzugsdrehmoment an den Schraubklemmen sicher, um zuverlässige Verbindungen zu gewährleisten.
