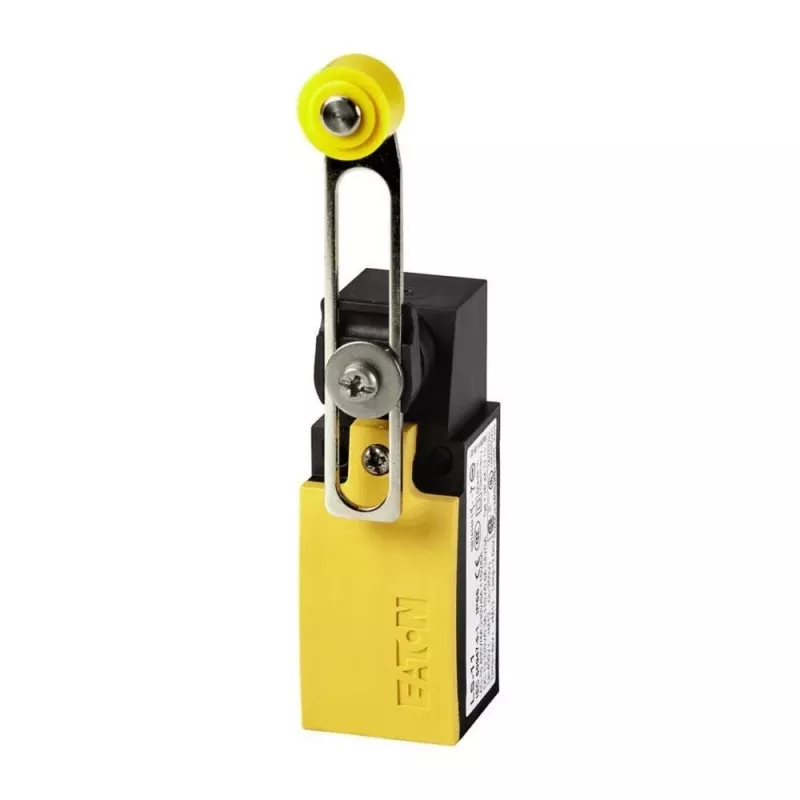

Eaton LS-S11/RLA Positionsschalter, Rollenhebel, 1NO+1NC, IP66/IP67, Gelb 106790

In der industriellen Automatisierung ist eine zuverlässige Positionserkennung entscheidend für Maschinensicherheit und Prozesssteuerung. Der Eaton LS-S11/RLA Positionsschalter bietet zuverlässige Signalgebung für eine Vielzahl von Anwendungen, von Fördersystemen bis hin zu Verpackungsmaschinen. Sein robustes Thermoplastgehäuse und die hohe Schutzart gewährleisten eine lange Lebensdauer auch in anspruchsvollen Umgebungen.

Für wen ist es geeignet

Dieser Positionsschalter ist für Maschinenbauer, Systemintegratoren und Wartungsingenieure gedacht, die einen robusten, präzisen Endschalter für die Positionserfassung in industriellen Anlagen benötigen. Er eignet sich für den Einsatz in der Materialhandhabung, in Automatisierungszellen und in allgemeinen Maschinen, wo Umgebungsdichtheit und mechanische Belastbarkeit gefordert sind.

Hauptmerkmale

• Rollenhebelbetätiger für eine reibungslose mechanische Betätigung
• 1 Schließer (NO) und 1 Öffner (NC) für flexible Schaltungsgestaltung
• IP66- und IP67-Schutz gegen Staub und Wasser
• Thermoplastgehäuse in gut sichtbarem Gelb
• Breiter Betriebstemperaturbereich von -25 °C bis 70 °C
• Lange mechanische Lebensdauer von 10 Millionen Schaltspielen

Technische Daten

• Produkttyp: Positionsschalter
• Betätigungsart: Rollenhebel
• Gehäusematerial: Thermoplast
• Kontaktbestückung: 1 NO + 1 NC
• Anschlussart: Schraubklemmen
• Bemessungsbetriebsstrom (AC-15, 230 V): 6 A
• Bemessungsbetriebsstrom (DC-13, 230 V): 0,1 A
• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 4 kV
• Betriebstemperaturbereich: -25 bis 70 °C
• Mechanische Lebensdauer: 10 x 10^6 Schaltspiele
• Elektrische Lebensdauer: 0,5 x 10^6 Schaltspiele
• Kabeleinführung: M20 x 1,5
• Montageart: Bodenmontage
• Baureihe: LS-Titan

Tipps

Stellen Sie eine ordnungsgemäße Ausrichtung des Betätigers auf das bewegliche Teil sicher, um übermäßige mechanische Belastung zu vermeiden. Verwenden Sie geeignete Kabelverschraubungen, um die IP-Schutzart aufrechtzuerhalten. Bei häufiger Betätigung sollte die elektrische Lebensdauer bei der Planung von Wartungsintervallen berücksichtigt werden.
