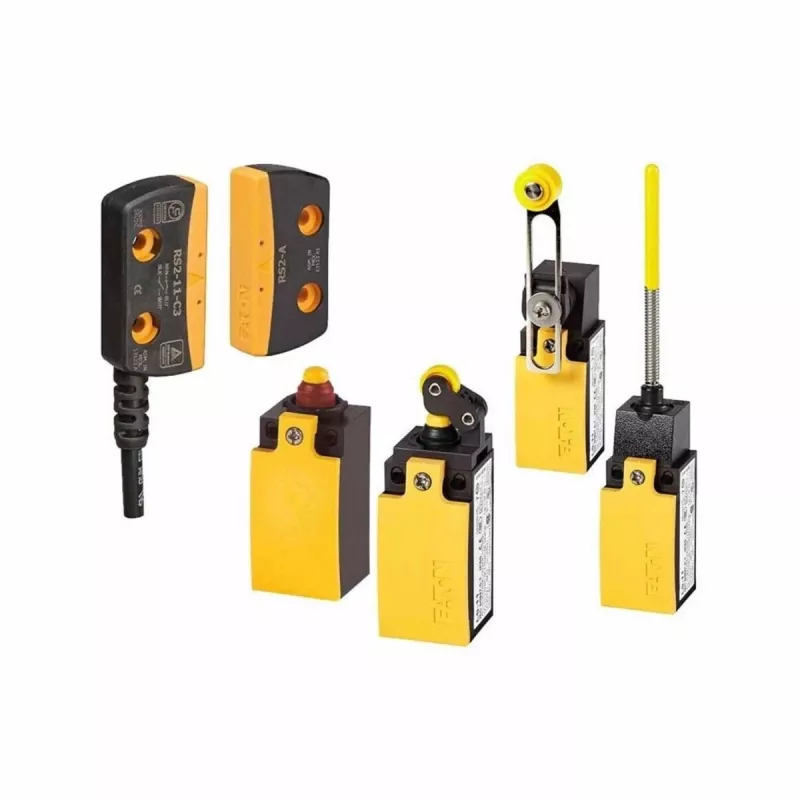

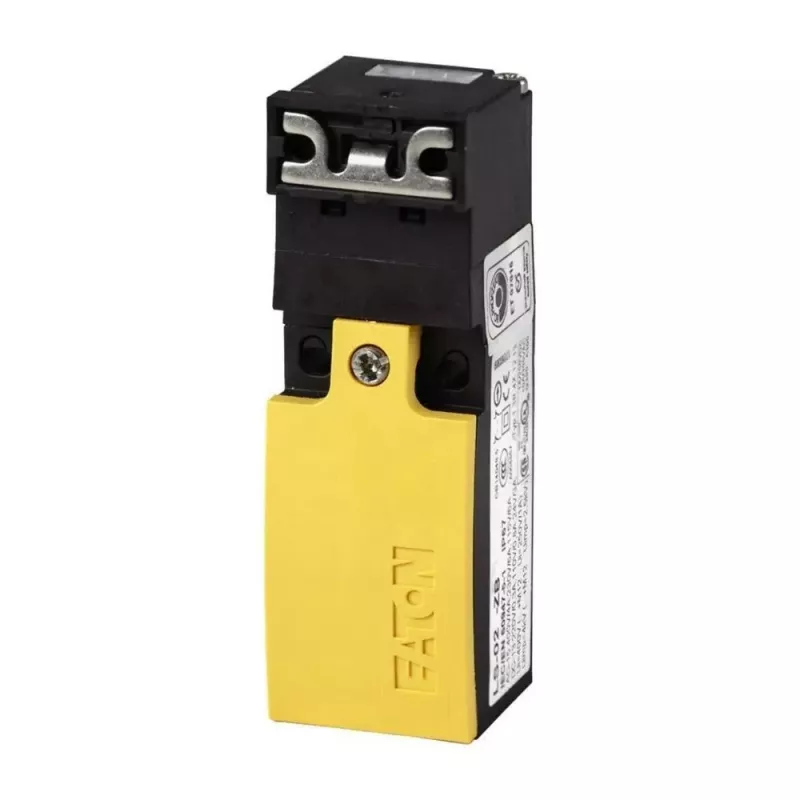

Eaton LS-02-ZB Endschalter, Stößel, 1NO+1NC, Gelb 106817

Der Eaton LS-02-ZB zeichnet sich als kompakter und dennoch robuster Endschalter der LS-Titan-Serie aus und bietet zuverlässige Positionserfassung in anspruchsvollen industriellen Umgebungen. Sein Schnappschalter-Stößelbetätiger sorgt für präzises, wiederholbares Schalten, während das gelbe Thermoplastgehäuse eine hohe Sichtbarkeit an der Maschine gewährleistet.

Highlights

• Stößelbetätiger mit Schnappschaltung für präzise Steuerung
• 1 Schließer (NO) und 1 Öffner (NC) für vielseitige Schaltungsauslegung
• Langlebiges Thermoplastgehäuse mit Schutzart IP66/IP67 gegen Staub und Wasser
• Breiter Betriebstemperaturbereich von -25 bis +70 °C
• Lange mechanische Lebensdauer von über 15 Millionen Schaltspielen

Im täglichen Einsatz

Installieren Sie den LS-02-ZB an Fördersystemen, Maschinenschutzabdeckungen oder automatisierten Anlagen, bei denen die Endlagenüberwachung entscheidend ist. Die Schraubklemmen und der M20-Kabeleingang ermöglichen eine unkomplizierte Verdrahtung, und die Oberflächenmontage fügt sich leicht in bestehende Anlagen ein. Mit einem Bemessungsbetriebsstrom von 6 A bei 230 V AC (AC-15) und 0,5 A bei 24 V DC (DC-13) bewältigt er typische Steuerungslasten ohne externe Relais.

Technische Daten

• Produkttyp: Endschalter
• Serie: LS-Titan
• Betätigertyp: Stößel
• Kontaktbestückung: 1 NO + 1 NC
• Schaltprinzip: Schnappschaltung
• Gehäusematerial: Thermoplast
• Schutzart: IP66, IP67
• Bemessungsbetriebsspannung: 250 V AC / 250 V DC
• Bemessungsbetriebsstrom (AC-15): 6 A bei 230 V
• Bemessungsbetriebsstrom (DC-13): 0,5 A bei 24 V
• Anschlussart: Schraubklemmen
• Kabeleingang: 1 x M20
• Betriebstemperaturbereich: -25 bis +70 °C
• Mechanische Lebensdauer: > 15 Millionen Schaltspiele
• Elektrische Lebensdauer: > 5 Millionen Schaltspiele
• Montageart: Oberflächenmontage

Abschließende Anmerkung

Der LS-02-ZB kombiniert die bewährte Zuverlässigkeit der LS-Titan-Serie mit einem hellgelben Gehäuse zur schnellen Identifikation und ist damit eine praktische Wahl für OEMs und Wartungsteams gleichermaßen.
