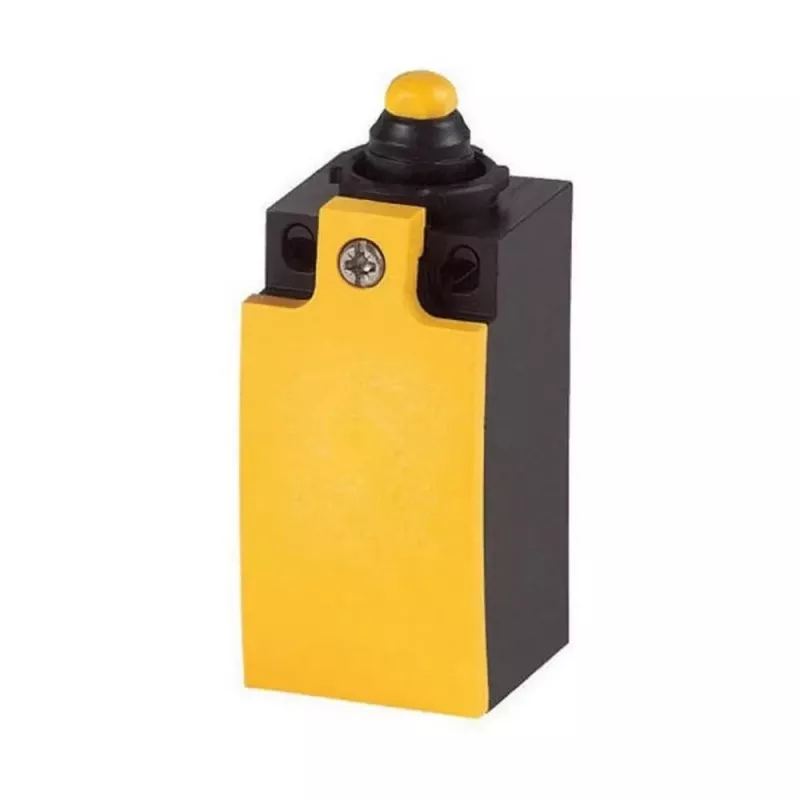

Eaton LS-02 LS-Titan Endschalter, Kunststoff, Gelb, IP66/IP67, 1NO+1NC, Stößel, M20 266107

Der Eaton LS-02 zeichnet sich in der LS-Titan-Serie durch sein leuchtend gelbes Kunststoffgehäuse aus, das in industriellen Umgebungen für hohe Sichtbarkeit sorgt. Dieser Endschalter ist für zuverlässige Positionserfassung mit einem Stößelbetätiger und Sprungschaltung ausgelegt und gewährleistet präzisen Betrieb auch unter anspruchsvollen Bedingungen.

Highlights

• Robustes Kunststoffgehäuse in Gelb für einfache Identifikation
• Schutzart IP66 und IP67, geeignet für raue Umgebungen
• Sprungschaltprinzip für knackige, wiederholbare Betätigung
• 1 Schließer und 1 Öffner für flexible Schaltungsgestaltung
• Weiter Betriebstemperaturbereich von -25 °C bis 70 °C
• Lange mechanische Lebensdauer von 10 Millionen Schaltspielen

Im täglichen Einsatz

Der LS-02 wird mit zwei M4-Schrauben montiert und über einen Kabeleingang M20 x 1,5 angeschlossen. Seine Schraubklemmen ermöglichen eine unkomplizierte Verdrahtung. Der Stößelbetätiger reagiert auf lineare Bewegung und ist damit ideal für Endlagenabfrage, Türpositionsüberwachung und ähnliche Anwendungen, bei denen ein kompakter, langlebiger Schalter benötigt wird.

Technische Daten

• Produkttyp: Endschalter
• Serie: LS-Titan
• Modellbezeichnung: LS-02/11S
• Gehäusematerial: Kunststoff
• Gehäusefarbe: Gelb
• Betätigertyp: Stößel
• Kontaktbestückung: 1 NO, 1 NC
• Schaltprinzip: Sprungschaltung
• Anschlussart: Schraubklemme
• Schutzart: IP66, IP67
• Betriebstemperatur: -25 °C bis 70 °C
• Bemessungsisolationsspannung: 500 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Elektrische Lebensdauer: 1.000.000 Schaltspiele
• Montageart: Bodenmontage (2 x M4)
• Kabeleingang: M20 x 1,5

Abschließende Anmerkung

Mit seiner hohen IP-Schutzart und robusten Konstruktion ist der Eaton LS-02 eine zuverlässige Wahl für die Positionserfassung in anspruchsvollen industriellen Umgebungen.
